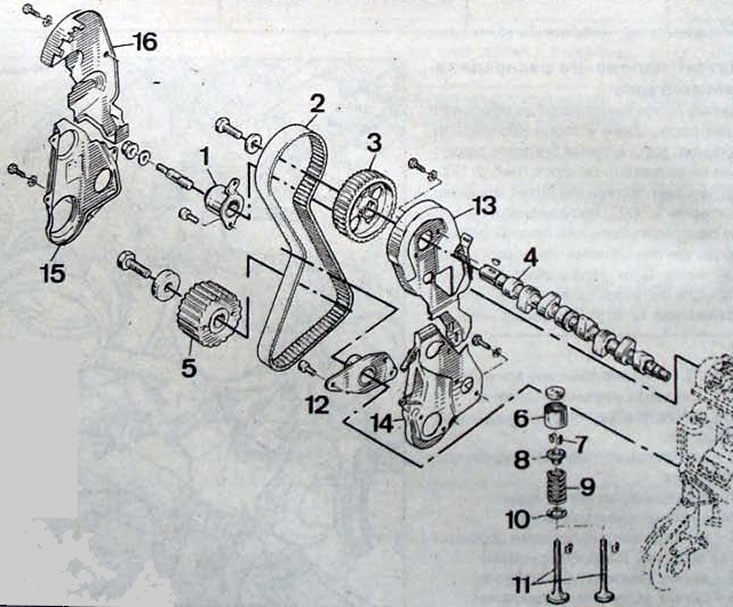

Desen 1.18. Curea de distribuție/mecanism: 1 - rola de tensionare; 2 - curea de distributie; 3 - scripete arbore cu came; 4 - arbore cu came; 5 - scripete arbore intermediar (motor F3R 728) sau fulia de rulare (motor /F3R 768); 6 - împingător; 7 - biscuiti; 8 - placa de arc superioara; 9 - arc supapă; 10 - capac deflector ulei; 11 - supape; 12 - rola de tensionare; 13 - carcasa superioara interioara; 14 - carcasa inferioară internă; 15 - carcasa inferioară a curelei de distribuție; 16 - carcasa superioară a curelei dinţate
Notă. Pentru a verifica tensiunea curelei de distribuție, trebuie să utilizați unealta Tronic 105.6.
Îndepărtarea
Așezați mașina pe un lift cu două stâlpi și ridicați roțile din față.
Deconectați cablul de la borna negativă a bateriei.
Elimina:
- roata fata dreapta;
- scut dreapta jos al compartimentului motor:
- căptușeală de protecție a arcului roții din dreapta față;
- țeavă de eșapament.
Setați pistonul primului cilindru la PMS. Rotiți arborele cotit al motorului cu o cheie folosind șurubul central care fixează fulia de arborele cotit în direcția de rotație normală a acestuia. De asemenea, puteți roti arborele cotit cu roata din față ridicată și treapta a 4-a sau a 5-a cuplată folosind Mot. 1054 fixați pistonul primului cilindru la PMS.

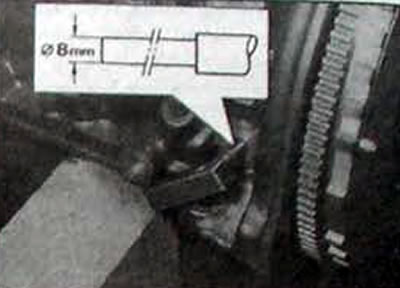

Desen 1.19. Locul de instalare și dimensiunile clemei Renault MoL 1054 pentru fixarea pistonului primului cilindru la PMS
Utilizați un suport de lemn pentru a susține motorul de jos pe partea dreaptă.
Elimina:
- suport de suspensie pendul și opritor de deplasare;
- carcasa curelei de distributie.
- scripete arbore cotit;
- capac inferior curelei de distribuție;
- curea de transmisie a accesoriilor.
Deșurubați piulița și șurubul care fixează rola de tensionare și slăbiți tensiunea curelei de distribuție.
Deconectați suportul de suspensie (3, desen 1.20) de la chiulasa.

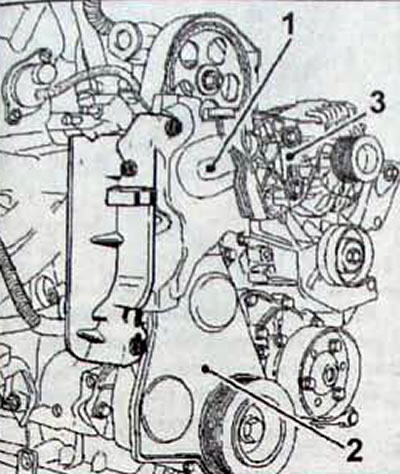

Desen 1.20. Locație de top (1) și mai jos (2) carcase curele de distribuție și suport de suspensie pendul (3)
Deșurubați șuruburile și scoateți capacele curelei de distribuție.
Eliberați rola de tensionare (T, desen 1.21) curea de distribuție. Dacă slăbiți piulița roții de rulare mai mult de o tură, roata de rulare se poate desprinde de pe ax.

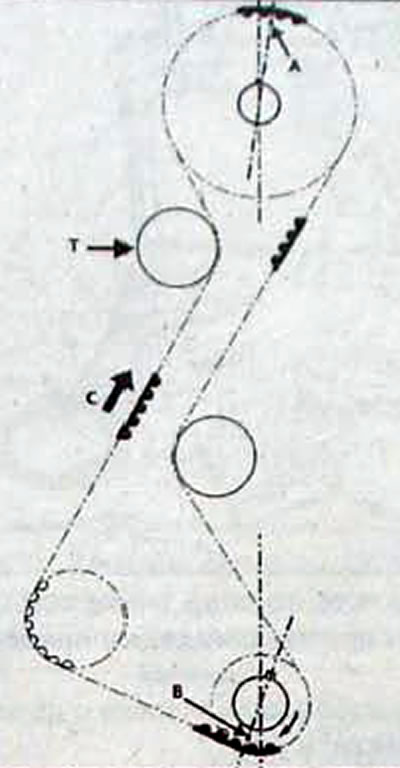

Desen 1.21. Curea de distribuție: T - rola de tensionare; C - sensul de instalare a curelei; A și B - puncte între care ar trebui să existe 61 de vârfuri ale dinților curelei
Scoateți cureaua de distribuție. Când scoateți o curea de distribuție fără a o înlocui, asigurați-vă că există semne pe cureaua care indică direcția de rotație a acesteia. Dacă semnele sunt uzate, aplicați semne în fața semnelor de pe arborele cu came și scripetele arborelui cotit.
Notă. Cureaua de distribuție nu poate fi îndepărtată fără a scoate mai întâi suportul de suspensie pendulului.
Instalare

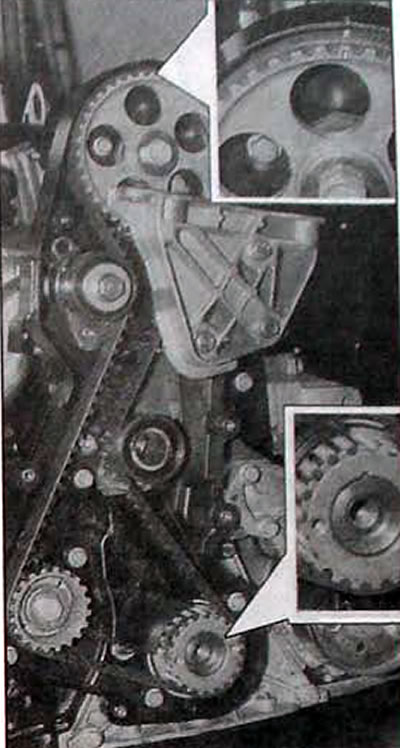

Desen 1.22. Instalarea curelei de distribuție
Atentie: La inlocuirea curelei de distributie se recomanda inlocuirea rolei de tensionare.
- Nu rotiți arborele cotit al motorului în direcția opusă direcției de funcționare.
- Asigurați-vă că TDC blochează Mot. 1054 este în vigoare.
- Instalați cureaua de distribuție și suportul suspensiei pendulului pe chiulasă, aliniind marcajele de pe curea și scripete. Pretensionați cureaua de distribuție strângând șurubul M6x45 de pe carcasa de distribuție din spate.
- Instalați instrumentul Mot. 1505.
- Tensionați cureaua de distribuție.
- Cu instrument special Mot. 1543-02 cu arbore intermediar si Mot. 1543-03 fără arbore intermediar și cu o cheie dinamometrică setată la un cuplu de strângere de 11 Nm, aplicați forță preliminară ramificației curelei, a cărei tensiune este reglabilă.
- Poziționați capul de citire Tronic 105.6 și luați o măsurătoare, apoi reglați tensiunea prin rotirea șurubului de întindere până când se atinge valoarea de pretensionare T1.
- Strângeți întinzătorul.
- Rotiți arborele cotit cu patru ture și setați cureaua de distribuție din nou în poziția punct mort superior.
- Folosind o unealtă specială și o cheie dinamometrică cu un cuplu de strângere de 11 Nm, aplicați forță preliminară ramificației curelei, a cărei tensiune este reglabilă
- Aplicați capul de citire Tronic 105.6 și efectuați o măsurătoare, apoi reglați tensiunea prin rotirea șurubului întinzător până când se atinge valoarea de pretensionare T2.
- Scoateți senzorul de tensiune.
- Instalarea tensiunii curelei, unități SEEM 29
- Tensiune de funcționare minimă admisă, unități SEEM 27
Tensiunea curelei de instalare. Hz:
- T1 83±3
- T2 77±5

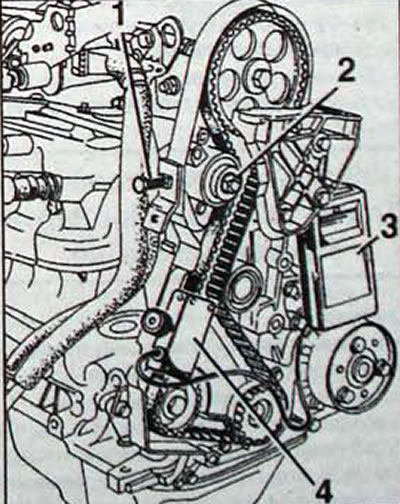

Desen 1.23. Tensiunea curelei de distribuție: 1 - bolt M6x45; 2 - piuliță de fixare a rolei de tensionare; 3 - dispozitiv pentru verificarea tensiunii curelei Tronic 105.6; 4 - senzor de verificare a tensiunii

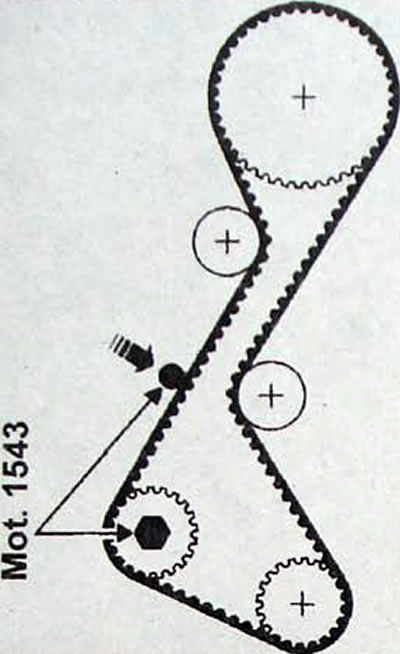

Desen 1.24. Amplasarea punctului de referință și a punctului de aplicare a forței preliminare, folosind o unealtă specială, strângeți piulița de blocare a șurubului la un cuplu de 50 Nm.
Notă. Asigurați-vă că înlocuiți șurubul de fixare al roții arborelui cotit cu unul nou, strângeți-l la un cuplu de 20 Nm, apoi strângeți-l la un unghi de 115±15°.
- În cele din urmă, instalați suportul de suspensie pendul.
- Utilizarea furcii de centrare Mot. 1289-02 centrați opritorul de cursă al suspensiei pendulului.
- Efectuați instalarea ulterioară în ordinea inversă a demontării.
