Note:
- Înlocuirea garniturii galeriei cu una nouă necesită îndepărtarea ambelor colectoare. Scoaterea se face din partea de jos a mașinii.
- Este posibil să demontați doar o singură galerie de evacuare, cu toate acestea, nu este posibilă demontarea galeriei de admisie fără a scoate galeria de evacuare.
Demontarea galeriei de admisie
- Deconectați cablul de la borna negativă a bateriei.
- Scoateți filtrul de aer, deșurubați cele 4 șuruburi și scoateți ansamblul clapetei de accelerație (orez. 1.31).
- Deconectați cablul de accelerație
- Deconectați furtunurile de recirculare a gazelor de eșapament și furtunurile de încălzire a corpului clapetei, după ce ați strâns mai întâi furtunurile sistemului de răcire cu ajutorul clemelor Mot. 453-01.
- Deconectați conectorii de la supapa de control a aerului în gol, injectoarele de combustibil, senzorul de temperatură a aerului și mutați cablajul înapoi.
- Deconectați conductele de alimentare și retur de combustibil de la conducta de distribuție a combustibilului și canalul de vid de la regulatorul de presiune.
- De sub vehicul, scoateți arborele de transmisie din dreapta.
Demontarea galeriei de evacuare
- De sub vehicul, scoateți arborele de transmisie din dreapta. conducta de evacuare, suportul de armare dintre colector și blocul cilindrilor, ecranul termoizolant al demarorului și împingerea jetului (Fig. 1.33).

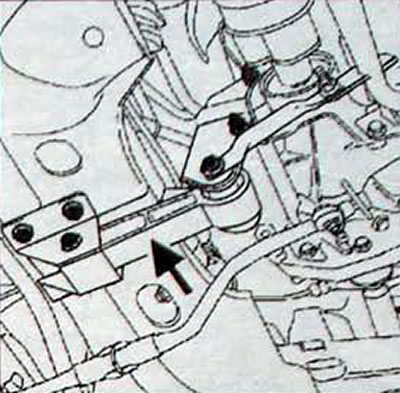

Figura. 1.33. Amplasarea șuruburilor de fixare a tijei de împingere
- În continuare, dacă se demontează numai galeria de evacuare, deșurubați toate piulițele de fixare a galeriei de admisie/esapament de sub vehicul, inclusiv cele două laterale (B, fig. 1.34). fixarea numai a galeriei de evacuare.

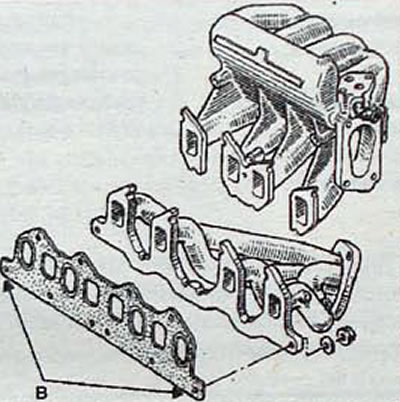

Figura. 1.34. Locația piulițelor de montare a galeriei de admisie/esapament:B - piulițe laterale care fixează numai galeria de evacuare
- Scoateți galeria de evacuare de pe partea inferioară a vehiculului.
- Galeria de admisie este scoasă de pe partea inferioară a vehiculului după ce a fost scoasă galeria de evacuare.
- Garnitura colectorului trebuie instalată cu suprafața metalică îndreptată către colectoare.
