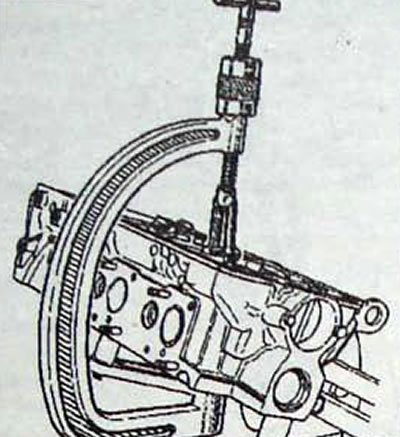

Desen 2.28. Utilizarea unui compresor cu arc de supapă

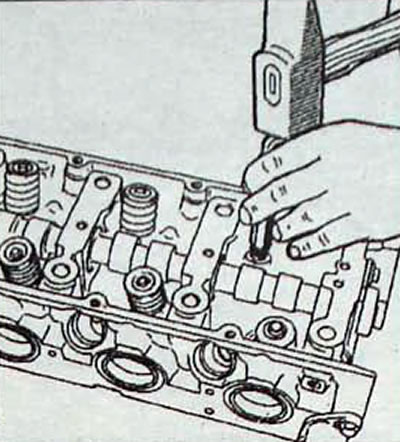

Desen 2.29. Folosind un instrument special pentru a instala simeringul de ulei

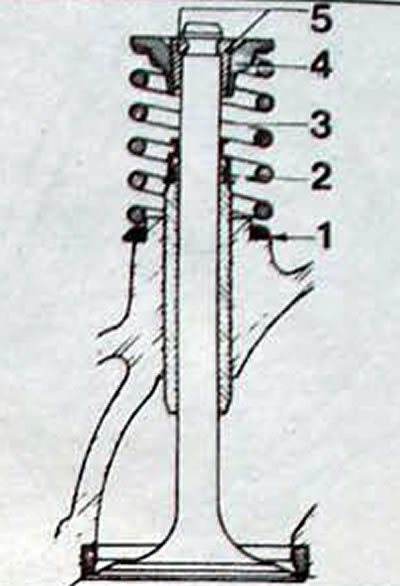

Desen 2.30. Detalii ale supapei instalate în chiulasa: 1 - scaun cu arc; 2 - capac deflector ulei; 3 - primăvară; 4 - placa de arc superioara; 5 - biscuiti
Dezasamblarea
- Scoateți șurubul de fixare al lagărului axial al arborelui cu came.
- Scoateți șurubul, îndepărtați clema de mișcare longitudinală și eliberați arborele cu came.
- Folosind un compresor cu arc de supapă, comprimați primul arc de supapă și îndepărtați elementele de reținere.
- Slăbiți ușor compresorul cu arc și scoateți-l.
- Scoateți placa arcului, arcul și scaunul arcului și aranjați piesele în ordinea în care au fost îndepărtate.
- Scoateți arcurile de la supapele rămase în același mod.
- Scoateți garniturile de ulei și supapele.
- Verificați ghidajele supapelor pentru uzură. Introduceți supapa în ghidaj. Supapa din ghidaj trebuie să se miște cu ușurință, fără joc lateral. Pentru a înlocui ghidajele uzate cu altele noi, sunt necesare unelte speciale.
- Verificați discurile supapelor și scaunele supapelor pentru a nu se ciobi și ars. Semnele de ciobire minoră de pe supapă și scaun pot fi îndepărtate prin șlefuire, mai întâi cu granulație grosieră și apoi cu pastă abrazivă cu granulație fină.
- Dacă există urme adânci de așchiere, supapele ar trebui să fie șlefuite pe o mașină de șlefuit cu supapă și scaunele pe o mașină de frezat cu scaunul supapei. Pentru a efectua ultimele două tipuri de lucrări, trebuie să contactați specialiști.
- După orice tratament, curățați chiulasa.
- Neutralizarea sodiului conținut în supapele de evacuare
- Înainte de a arunca supapele de evacuare, sodiul pe care acestea îl conțin trebuie neutralizat.
- Supapele trebuie tăiate într-o cameră uscată, fără cel mai mic contact cu apa (Nu folosiți unelte abrazive ascuțite umede).
- Purtați ochelari de protecție.
- Am văzut tijele supapelor acolo unde s-au evazat.
- Pregătiți un recipient umplut cu apă și puneți-l afară (aproximativ 10 litri de apă la patru supape).
- Imediat după tăiere, scufundați supapele tăiate în apă, evitând stropirea.
- Sodiul reacţionează cu apa pentru a forma sodă caustică, eliberând hidrogen. Distrugerea completă a sodiului este indicată de încetarea degajării hidrogenului (sub formă de bule).
- Până când reacția este completă, păstrați recipientul departe de foc (fumatul este interzis).
- Supapele tratate în acest mod pot fi aruncate. Inainte de. Pentru a le scoate din recipient, purtați mănuși impermeabile.
- Clătiți recipientul cu multă apă.
- Dacă soluția ajunge pe piele sau pe ochi, clătiți-i imediat cu multă apă și consultați un medic
Asamblare
- Lubrifiați prima tijă a supapei cu ulei de motor și introduceți-o în ghidaj. Montați simeringul de ulei.
- Instalați scaunul arcului, arcul și placa arcului
- Comprimați arcul supapei cu un compresor cu arc și introduceți zăvoarele în partea superioară a tijei supapei
- Scoateți ușor compresorul cu arc și verificați dacă crackerele sunt la locul lor.
- Instalați supapele rămase în chiulasă în același mod.
- Odată ce toate supapele sunt la locul lor, bateți ușor partea superioară a arcurilor supapei cu un ciocan de plastic pentru a vă asigura că arcurile supapei sunt așezate.
- Instalați totuși arborele cu came și dispozitivul de fixare a arborelui cu came. nu strângeți șurubul de fixare al acestuia
