Curea de transmisie a generatorului (Renault Espace III)

Demontarea

• Așezați vehiculul pe un lift cu doi stâlpi și deconectați cablul negativ al bateriei.
• Elimina:

• Slăbiți cele două șuruburi (A. Fig. 2 31) prinderea rolei de tensionare a curelei de antrenare a generatorului.

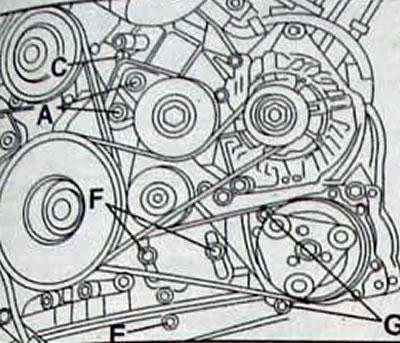

Figura. 2.31. Amplasarea șuruburilor pentru fixarea elementelor de tensionare ale curelelor de transmisie a echipamentelor auxiliare: A - șuruburi de fixare a rolei de tensionare a curelei de transmisie a generatorului; C - șurub de reglare a întinzătorului rola; E - Şurubul de reglare a curelei de transmisie a pompei de apă/compresorului de aer condiţionat; F - șuruburi pentru fixarea rolei de tensionare a curelei de transmisie a pompei de apă/compresorului de aer condiționat; G - șuruburi de fixare a compresorului de aer condiționat

• Slăbiți șurubul de reglare a rolei de tensionare (C) de sus.
• Scoateți cureaua de transmisie a alternatorului

Instalare

• Vă rugăm să urmați cu strictețe procedura de tensionare a curelei de mai jos. Trebuie amintit că, odată ce o centură s-a slăbit, aceasta trebuie înlocuită cu una nouă.
• Pe un motor rece (temperatura mediului ambiant), instalați cureaua nouă pe scripete.
• Instalați senzorul instrumentului Mot. 1273 la o locație echidistantă de scripete.
• Rotiți roata senzorului până când se aude un clic.
• Strângeți cureaua până când pe afișajul instrumentului apare Mot. 1273 din valoarea de instalare specificată.
• Fixați rola de tensionare, verificați valoarea tensiunii.
• Rotiți arborele cotit cu trei rotații.
• Asigurați-vă că valoarea tensiunii este între valoarea setată și valoarea minimă admisă (aceeasi procedura se foloseste si la verificarea tensiunii fara a scoate cureaua).
• Nu instalați cureaua demontată, înlocuiți-o cu una nouă.
