Нататка: Пры ўсталёўцы запатрабуецца новая пракладка затамкавага вечка.
Зняцце
1. Зніміце зубчасты прывадны рамень як апісана ў Кіраўніку 5.
2. Адлучыце тросік педалі газу і зрушыце яго ў бок, кіруючыся адпаведнай Часткай Раздзела 4.
3. Адкруціце гайкі ад затамкавага вечка, і зніміце вечка з рухавіка. Прыбярыце пракладку.
4. Адлучыце правады высокай напругі, і зніміце вечка і лятунок размеркавальніка, як апісана ў Раздзеле 5В ці 5С. Зніміце шчыток лятунка размеркавальніка.
5. Зніміце зорачку распредвала, гл. Главу 7.
6. Адкруціце і зніміце апорны шчыток з галоўкі блока цыліндраў.
7. З дапамогай мікраметра вымерайце восевы зазор распредвала, і параўнайце яго з дадзенымі ў Спецыфікацыях. Такім чынам можна вызначыць ступень зносу паверхняў восевага ціску.
8. Пазначце вечкі падшыпнікаў распредвала так, каб іх можна было ўсталяваць на ранейшае месца.
9. Паступова прыслабце балты мацавання накрывак, пакуль не аслабне ціск спружын клапанаў. Зніміце балты і вечкі падшыпнікаў (гл. ілюстрацыі).

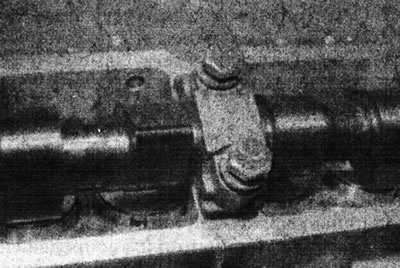

9.9 а. Вечка падшыпніка распредвала і балты мацавання - рухавік F3Р.

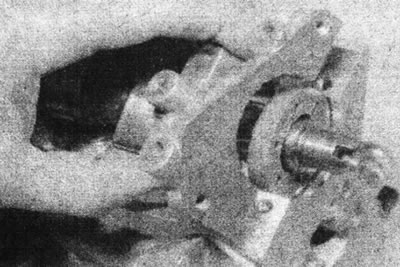

9.9b. Зніміце вечка падшыпніка распредвала (з боку махавік) - рухавік F3Р.
10. Заўважце становішча працоўных паверхняў кулачкоў. Кулачкі клапанаў цыліндру №1 будуць звернутыя ўгару. Падніміце распредвал разам з сальнікамі (гл. ілюстрацыю).

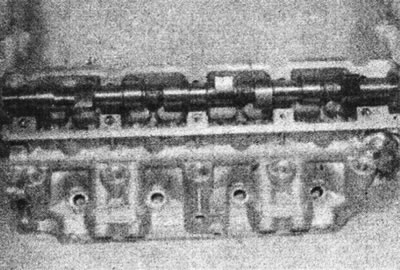

9.10. Падніміце распредвал з галоўкі цыліндраў - рухавік F3P.
11. Зніміце штурхальнікі клапанаў разам з шайбамі (гл. ілюстрацыю).

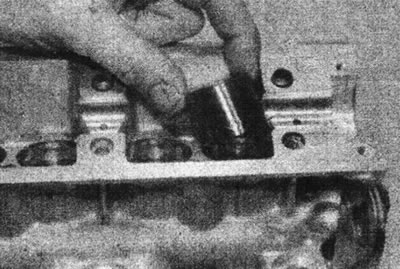

9.11. Выміце штурхач клапана - рухавік F3P.
Змесціце іх у скрынцы, або на кавалку кардона, падзеленых на восем частак, каб штурхачы можна было ўсталяваць на ранейшае месца. Запішыце таўшчыні рэгулявальных шайб - гэтыя дадзеныя запатрабуюцца пазней пры рэгуляванні зазораў клапанаў.
Агляд
12. Агледзіце працоўныя паверхні падшыпнікаў распредвала, працоўныя паверхні кулачкоў і эксцэнтрыкавая шруба топливоподкачивающего помпы на наяўнасць выпрацаваных месцаў і драпін. Заменіце распредвал пры выяўленні такіх пашкоджанняў.
13. Замяняйце сальнікі на канцах распредвала пасля кожнага іх зняцця. На некаторых мадэлях лятунок размеркавальніка прылеплены да канца распредвала і будзе зламаны падчас здымання, а на іншых мадэлях яго можна зняць без пашкоджання. Вышмаруйце ўшчыльняльныя беражкі новых сальнікаў, і пакладзеце распредвал так, каб ён не абапіраўся на сальнікі.
14. Агледзіце працоўныя паверхні падшыпнікаў распредвала ў галоўцы блока цыліндраў і вечках. Калі маюцца глыбокія драпіны ці іншыя пашкоджанні, галоўку блока цыліндраў неабходна замяніць.
15. Агледзіце штурхальнікі і рэгулявальныя шайбы на наяўнасць драпін, карозіі і выпрацаваных месцаў. Заменіце іх па меры неабходнасці.
Ўстаноўка
16. Вышмаруйце штурхальнікі клапанаў, усталюеце іх на свае месцы ў галоўцы. Усталюеце на штурхачы шайбы правільнай таўшчыні, маркіраваным бокам уніз.
17. Вышмаруйце падшыпнікі распредвала. Змесціце распредвал з сальнікамі на галоўку блока цыліндраў. Сальнікі павінны быць размешчаны так, каб яны стаялі нараўне з пасадкавымі паверхнямі галоўкі блока цыліндраў. Рабочыя паверхні кулачкоў павінны быць размешчаны як адзначана перад здыманнем (пункт 10).
Папярэджанне: Калі працоўныя паверхні кулачкоў не будуць змешчаныя правільна, клапаны могуць уперціся ў поршні пры замацаванні вечка падшыпнікаў.
18. Усталюйце вечкі падшыпнікаў распредвала на свае месцы. Вырабіце невялікую колькасць герметыка на крайнія вечкі.
19. Вырабіце герметык на разьбярства нітаў мацавання накрывак. Усталюйце балты і паступова зацісніце іх намаганнем зацяжкі, рэгламентаваным Спецыфікацыямі.
20. Калі быў усталяваны новы распредвал, вымерайце восевы люфт з дапамогай мікраметра, і пераканайцеся, што ён адпавядае прыведзеным у Спецыфікацыях дадзеным.
21. Устанавіце апорную пласціну ў галоўку блока цыліндраў.
22. Усталюйце зорачку распредвала, гл. Главу 7.
23. Усталюеце зубчасты прывадны рамень, гл. Главу 5.
24. Праверце і, калі неабходна, адрэгулюйце зазоры клапанаў як апісана ў Раздзел 4.
25. Усталюйце затамкавае вечка разам з новай пракладкай, і зацісніце гайку.
26. Падлучыце тросік педалі газу, і адрэгулюйце яго як апісана ў адпаведнай Частцы Раздзела 4.
27. Усталюйце шчыток лятунка, лятунок і вечка размеркавальніка як апісана ў Раздзеле 5В ці 5С.
28. Падлучыце правады высокай напругі.
