Зняцце
1. Зніміце зубчасты рамень як апісана ў Кіраўніку 5 ці 6.
2. Каб зняць зорачку распредвала, утрымліваючы шкіў з дапамогай прылады, адкруціце ніт. У якасці альтэрнатывы, для ўтрымання шківа можна выкарыстоўваць стары зубчасты рамень, які абарочваецца вакол зорачкі і захопліваецца абцугамі (гл. ілюстрацыі).

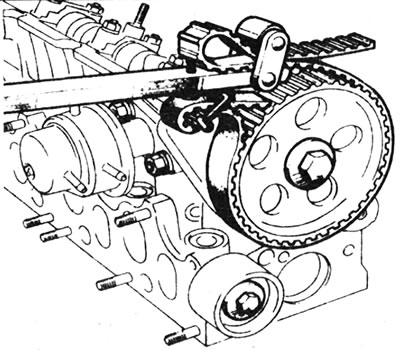

7.2. Метад блакавання зорачкі распредвала пры паслабленні ніта.
3. Для зняцця зорачкі коленвала можа запатрабавацца адмысловая прылада. Адкруціце ніт, і зніміце зорачку з канца коленвала. Калі неабходна, выміце сегментную шпонку з пазы ў коленвале. (На рухавіку F7Р (з 16 клапанамі) шпонкі няма.)
4. Зорачку прамежкавага вала/роліка можна зняць тым жа самым спосабам (гл. ілюстрацыю).

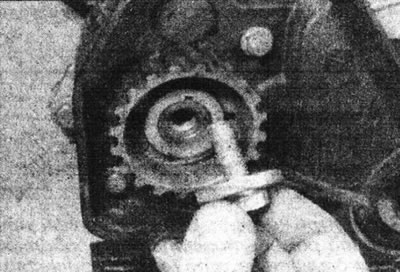

7.4. Зніміце ніт прамежкавага вала.
Зноў праверце сегментную шпонку.
5. Каб зняць зорачку коленвала, запатрабуецца здымнік. Здымнік можна вырабіць з двух нітаў, металічнай пласціны і ніта шківа коленвала. Пры адкручванні ніта шківа зорачка будзе здымацца з канца коленвала.
Калі неабходна, зніміце сегментную шпонку з пазы ў коленвале (гл. ілюстрацыю).

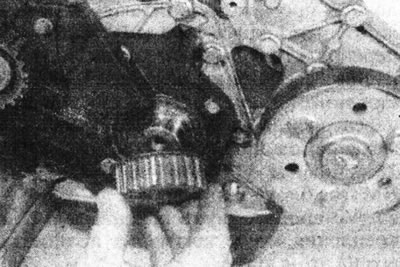

7.5. Зніміце зорачку коленвала.
6. Адкруціце гайку або ніт, і зніміце верхні прамежкавы шкіў або механізм нацяжэння. Калі неабходна, адкруціце на гэтым этапе верхнюю і ніжнюю заднія вечкі прывада (гл. ілюстрацыю).

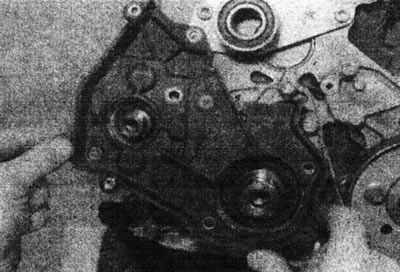

7.6. Зніміце ніжняе задняе вечка прывада.
7. Адкруціце гайку ці ніты, і зніміце ніжні прамежкавы шкіў або механізм нацяжэння зубчастага рамяня (гл. ілюстрацыю).

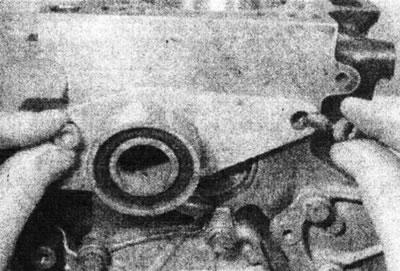

7.7. Зніміце зборку ніжняга прамежкавага шківа зубчастага рамяня.
Агляд
8. Агледзіце зубцы зорачак на наяўнасць шчарбін і іншых пашкоджанняў. Таксама агледзіце зубцы шківа вадзяной помпы. Зубцы зносаўстойлівыя і павінны захоўвацца на працягу ўсяго тэрміна службы рухавіка.
9. Уручную раскруціце шкіў механізму нацяжэння і праверце, каб ён свабодна круціўся. Не спрабуйце чысціць яго растваральнікам, ён можа патрапіць у падшыпнік і вымыць змазку. Калі маецца знос, заменіце механізм нацяжэння і-ці прамежкавы шкіў.
Ўстаноўка
10. Усталюеце прамежкавы шкіў зубчастага прываднага рамяня і зацісніце гайку або ніт высілкам зацяжкі, рэгламентаваным Спецыфікацыямі.
11. Усталюеце механізм нацяжэння, але не заціскайце гайку на гэтым этапе.
12. Усталюйце верхнюю і ніжнюю заднія вечкі зубчастага рамяня, і зацісніце балты.
13. Пераканайцеся, што сегментная шпонка знаходзіцца ў пазе коленвала, затым надзеньце зорачку.
14. Пераканайцеся, што сегментная шпонка знаходзіцца ў пазе прамежкавага вала, затым надзеньце зорачку. Вырабіце невялікую колькасць блакавальнага складу на разьбярства нітаў. Устаўце ніт з шайбай, і зацісніце яго высілкам зацяжкі, рэгламентаваным Спецыфікацыямі, утрымліваючы зорачку адным з апісаных у пункце 2 метадаў (гл. ілюстрацыю).

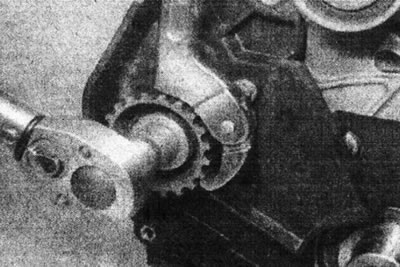

7.14. Пры зацісканні ніта ўтрымлівайце зорачку прамежкавага вала з дапамогай адмысловай прылады.
15. Такім жа чынам усталюеце і замацуйце зорачку распредвал, утрымліваючы распредвал.
16. Усталюеце зубчасты прывадны рамень, гл. Главу 5 ці 6.
