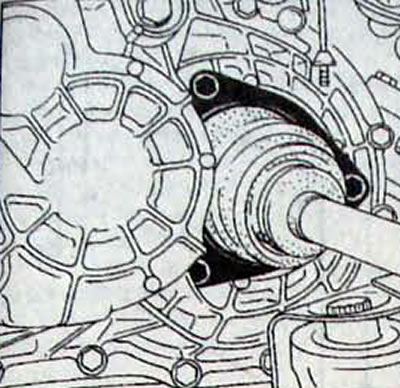

Desen 3.34. Amplasarea șuruburilor care fixează capacul ondulat al arborelui de antrenare pe flanșa diferenţialului

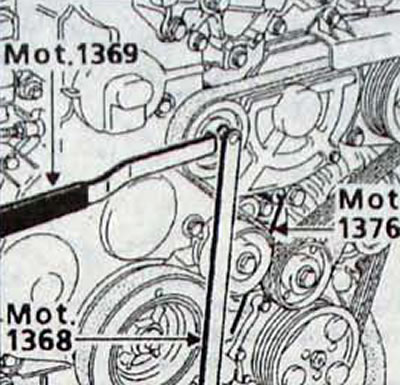

Desen 3.35. Montaj accesorii Mot. 1368, Mot. 1369 și Mot. 1376 pentru demontarea rolului de reglare excentric

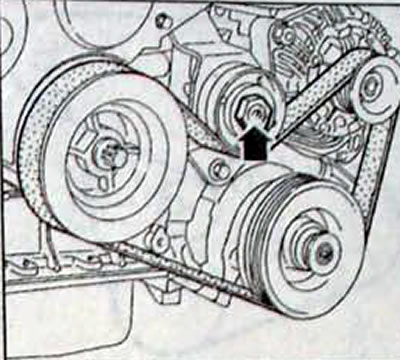

Desen 3.36. Amplasarea șurubului care fixează rola întinzătoare a curelei de transmisie accesorii pe o mașină cu motor diesel fără sistem de aer condiționat

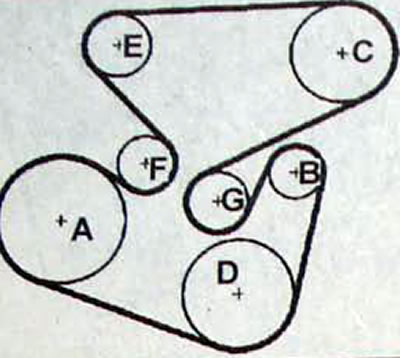

Desen 3.37. Amplasarea pe scripetele curelei de transmisie a accesoriilor pentru motor G8T la vehiculele cu aer condiționat: A - scripete arbore cotit; B - scripete generator; C - fulia pompei servodirectie; D - scripete compresor aer conditionat; E - rola de reglare excentrica; F - rola de tensionare a dispozitivului automat; G - rola de deviere

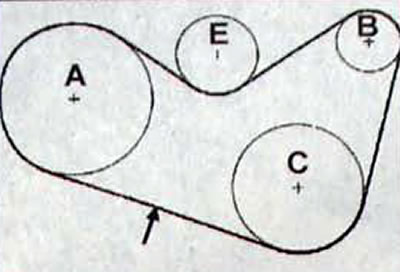

Desen 3.38. Amplasarea pe rolele curelei de transmisie a accesoriilor motorului G8T la vehiculele fără aer condiționat: A - scripete arbore cotit; B - scripete generator; C - fulia pompei servodirectie; E - rola de reglare excentrica; Săgeată - punct de verificare a tensiunii
Îndepărtarea
- Puneți mașina pe un lift și ridicați roțile din față.
- Scoateți roata din față dreaptă.
- Scoateți căptușeala de protecție a arcului roții din dreapta față.
- Instalați pârghia Mot. 1370, apucând din spate axa rolei de tensionare.
- Blocați întinzătorul automat. alunecând-o spre spatele mașinii și scoateți cureaua
- Instalați încuietoarea Mot. 1376. Scoateți pârghia Mot. 1370 și instalați cheia Mot. 1368. Deșurubați șurubul și scoateți rola de reglare excentrică
- La vehiculele fără aer condiționat, scoateți cureaua de transmisie a accesoriilor folosind o cheie tubulară pentru a slăbi șurubul de reținere al roții de rulare cu un sfert de tură. apoi rotind rola în sens invers acelor de ceasornic. Scoateți cureaua.
Instalare
- Nu instalați cureaua demontată, înlocuiți-o cu una nouă
- Instalați cureaua pe scripete și reglați tensiunea acesteia după cum urmează.
- Începeți operațiunea prin întinderea curelei prin rotirea rolei de reglare cu instrumentul Mot 1369 (E) spre spatele vehiculului până la blocarea Mot. 1376.
- Key Mot. 1368 strângeți șurubul de fixare al rolei de reglare. În acest caz, este posibil ca capacul de plastic de deasupra încuietorului Mot. 1376 îi va împiedica pe acesta din urmă să se deplaseze. În acest caz, utilizați pârghia Mot. 1370 pentru a îndepărta elementul de reținere.
- La vehiculele fără sistem de aer condiționat, utilizați o priză hexagonală pentru a strânge șurubul central al scripetei de tensionare până când spațiul dintre capul șurubului și scripete este complet liber. Instalați o centură nouă și tensionați-o până când pe afișaj apare Mot. 1273 valoarea cerută.
- În cele din urmă, instalați ansamblul suspensiei pendulului și limitatorul de cursă al acestuia.
