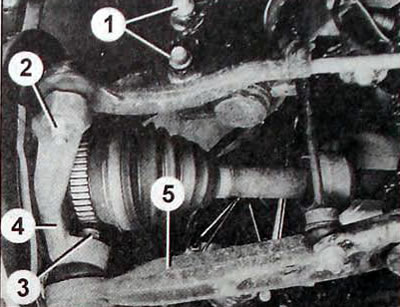

Figura. 10.1. Elemente de montare a articulației direcției: 1 - șuruburi pentru fixarea părții inferioare a barei amortizorului; 2 - fixare articulație sferică de capăt de tirant; 3 - suport articulație sferică braț inferior; 4 - articulație de direcție; 5 - brațul inferior al suspensiei față
Dezasamblarea
- Folosind un dispozitiv special. comprimați arcul astfel încât să se îndepărteze de partea superioară a barei. Când utilizați un compresor special cu arc, asigurați-vă că bobinele arcului sunt bine prinse. și comprimați arcul din părți opuse. Arcul are o forță de compresie foarte mare, așa că utilizați doar un instrument foarte fiabil.
- Fixați tija amortizorului cu o cheie pentru a preveni răsucirea acesteia și, folosind o a doua cheie cu cap deschis, deșurubați piulița centrală care fixează tija amortizorului (Fig. 10.5).
- Scoateți placa superioară a arcului, arcul împreună cu compresorul cu arc, capacul de protecție ondulat, amortizorul, suportul elastic, suportul inferior pentru arc și rulmentul de pe tija amortizorului.

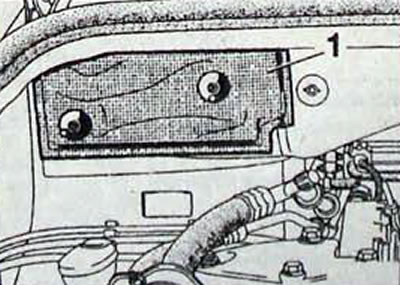

Figura. 10.2. Amplasarea capacului (1) care închide accesul la piulițele suportului superior amortizorului

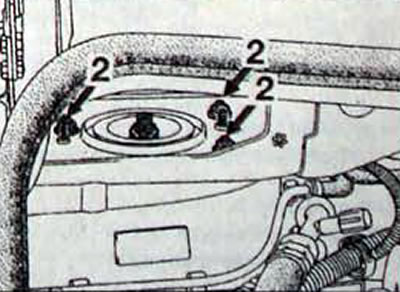

Figura. 10.3. Amplasarea piulițelor (2) pentru suportul superior al amortizorului

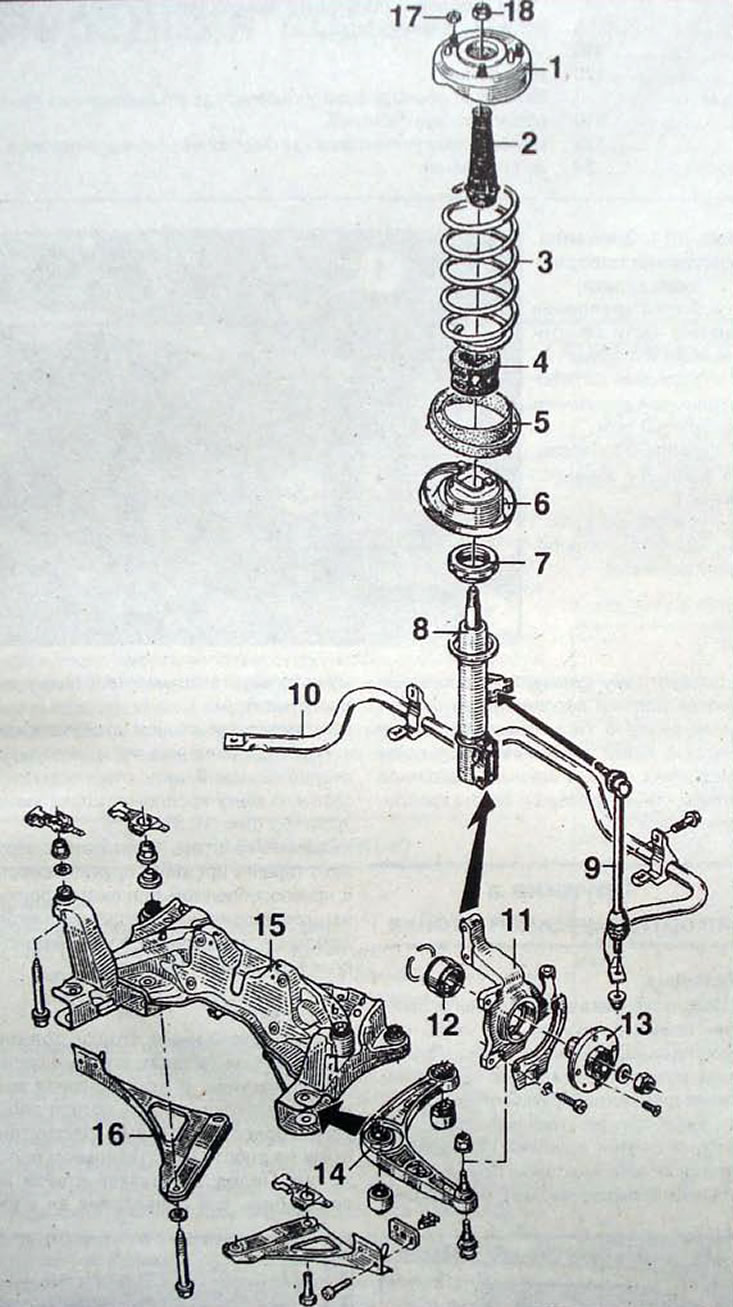

Figura. 10.4. Suspensie fata: 1 - placă de arc superioară; 2 - capac de protectie ondulat; 3 - primăvară; 4 - amortizor; 5 - suport elastic; 6 - suport inferior arc; 7 - rulment; 8 - amortizor; 9 - legătură bară anti-ruliu; 10 - stabilizator; 11 - articulație de direcție; 12 - rulment butuc; 13 - butuc; 14 - pârghie; 15 - cadru submotor; 16 - armare subcadru; 17 - suport superior amortizor; 18 - piuliță de fixare a tijei amortizorului

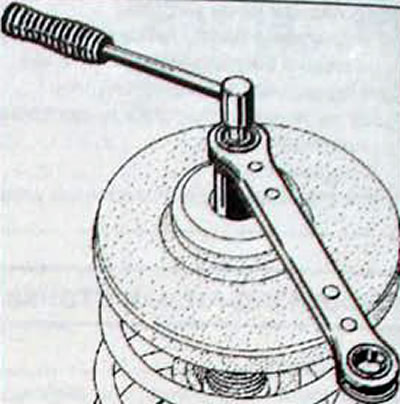

Figura. 10.5. Folosind două chei pentru a slăbi piulița centrală care fixează tija amortizorului
Instalare
- Amortizoarele trebuie depozitate în depozite în poziție orizontală. În aceste condiții, este posibilă pierderea pe termen scurt a funcționalității rafturilor proiectate să funcționeze în poziție verticală. Înainte de a instala loncherul pe vehicul, împingeți manual tija loncherului înăuntru și în afară de mai multe ori în poziție verticală pentru a o aduce în stare de funcționare. adică efectuați mai multe mișcări complete de întindere și compresie.
- Când înlocuiți arcul, pentru a facilita instalarea noului arc, observați locația și alinierea arcului și fălcile compresorului cu arc.
- Respectați succesiunea și direcția de instalare a pieselor.
- Folosiți o cheie pentru a asigura tija amortizorului să nu se rotească și. Folosind a doua cheie cu cap deschis, înșurubați noua piuliță de fixare a tijei amortizorului și strângeți-o la un cuplu de 60 Nm.
- Scoateți cu grijă compresorul cu arc.
- Montați bara amortizorului pe vehicul și fixați partea superioară a barei de caroserie folosind 3 piulițe, strângând piulițele la un cuplu de 25 Nm.
- Înșurubați șuruburile care fixează bara amortizorului de articulația de direcție
- Instalarea ulterioară se efectuează în ordinea inversă a demontării.
