Аўтамабілі з рухавікамі F
Зняцце
- Усталюеце аўтамабіль на двухстоечны пад'ёмнік і адлучыце провад ад адмоўнай клемы акумулятарнай батарэі.
- Зніміце паветраны фільтр разам з кранштэйнам.
- Зніміце тэрмаізаляцыйны экран.
- Адлучыце ад стартара ўсе правады.
- Адкруціце 3 ніты і зніміце стартар.
Ўстаноўка
- Ўстаноўка стартара праводзіцца ў паслядоўнасці. зваротнай зняццю.
- Праверце наяўнасць цэнтравальнага ўтулкі, якая абавязкова павінна знаходзіцца ў адтуліне пад ніт мацавання стартара (мал. 15.15).
Аўтамабілі з рухавікамі Z
Зняцце
- Усталюеце аўтамабіль на пад'ёмнік і адлучыце провад ад адмоўнай клемы акумулятарнай батарэі.
- У кропках (3 і 4. мал. 15.16) адлучыце прыёмную трубу сістэмы выпуску якія адпрацавалі газаў.

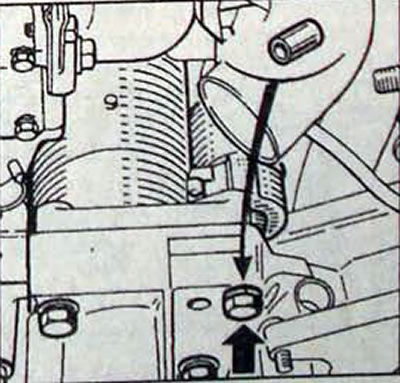

Мал. 15.15. Месца размяшчэння цэнтравальнай утулкі пад нітам (V) пры ўсталёўцы стартара

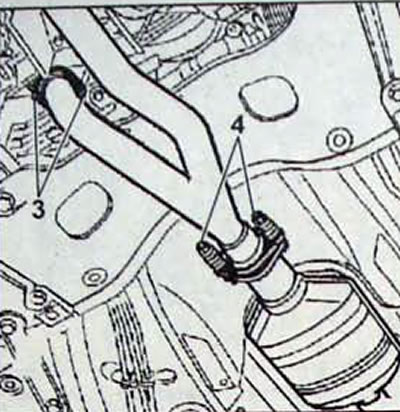

Мал. 15.16. Кропкі (3 і 4) адлучэння прыёмнай трубы сістэмы выпуску якія адпрацавалі газаў
- Адкруціце 2 ніта і зніміце тэрмаізаляцыйны экран, які абараняе алейны фільтр.
- Адкруціце 3 ніта і зніміце тэрмаізаляцыйны экран стартара.
- Зніміце хамут мацавання сілавога кабеля стартара.
- Адлучыце провад рэле стартара і сілкавальны провад.
- Адкруціце 3 ніта мацавання стартара.
- Разрэжце пластыкавы хамут мацавання джгута правадоў.
- Зніміце стартар.
- Паміж стартарам і картэрам счаплення ўсталяваны ахоўны кажух са сталёвага ліста.
Ўстаноўка
- Усталюеце сталёвы ахоўны кажух, зарыентаваўшы яго з дапамогай наяўнага цэнтравальнага кольца на картэры счаплення.
- Усталюйце стартар і замацуеце яго. укруціўшы ніт у цэнтравальнае кольца.
- Падлучыце да стартара провада.
- Вверните два пакінутыя ніты мацавання стартара.
- Усталюйце пластыкавы хамут мацавання джгута правадоў.
- Усталюйце кранштэйны мацавання кабеля стартара.
- Усталюеце тэрмаізаляцыйны экран стартара і алейнага фільтра.
- Усталюеце прыёмную трубу сістэмы выпуску якія адпрацавалі газаў.
Аўтамабілі з рухавікамі G8T
Зняцце
- Усталюеце аўтамабіль на пад'ёмнік і адлучыце провад ад адмоўнай клемы акумулятарнай батарэі.
- Адлучыце алейны радыятар ад радыятара сістэмы астуджэння рухавіка.
- Усталюйце ахоўны экран радыятара. выраблены самастойна са сталёвага ці алюмініевага ліста.
- Зніміце ахоўныя шчыткі пад рухавіком. паветраны фільтр з кранштэйнам і кранштэйн, размешчаны перад паветраным фільтрам.
- Зніміце пластыкавую трубку, размешчаную паміж алейным радыятарам і калектарам.
- Зніміце накіроўвалую трубку маца для вымярэння ўзроўня маторнага алею, тэрмаізаляцыйны экран стартара і ўзмацняльную расцяжку, размешчаную паміж рухавіком і помпай узмацняльніка рулявога кіравання.
- Вывярніце ніт мацавання шлангаў узмацняльніка рулявога кіравання да перадпакоя часткі скрынкі перадач.
- Адлучыце ўсе правады ад стартара.
- Вывярніце балты мацавання задняй часткі стартара (мал 15.17).
- Адлучыце провад рэле стартара і сілкавальны провад.
- Зніміце мацаванні шлангаў узмацняльніка рулявога кіравання
- Адкруціце 3 ніта мацавання стартара.
- Зніміце стартар

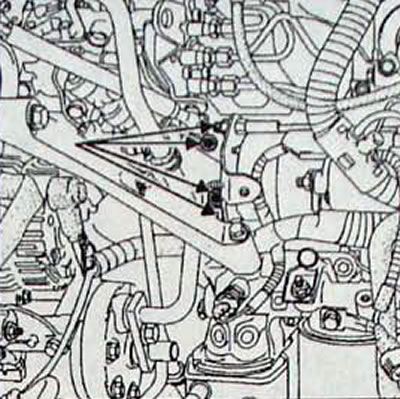

Мал. 15.17. Размяшчэнне нітаў мацавання задняй часткі стартара
Ўстаноўка
- Ўстаноўка стартара праводзіцца ў паслядоўнасці. зваротнай зняццю.
- Праверце наяўнасць цэнтравальнай утулкі, якая абавязкова павінна знаходзіцца ў верхняй адтуліне пад адзін з нітаў мацавання стартара.
Аўтамабілі з рухавікамі G9T
Зняцце
- Усталюеце аўтамабіль на двухстоечны пад'ёмнік.
- Адлучыце провад ад адмоўнай клемы акумулятарнай батарэі.
- Зніміце абарону алейнага паддона рухавіка і патрубак, які ідзе ад цеплаабменніка да дросельнага вузла.
- Выміце мац для вымярэння ўзроўня алею.
- Вывярніце 3 ніты мацавання стартара.
- Зніміце трымальнік алейнага фільтра і адвядзіце ў бок трымальнік фільтра ў зборы, не адлучаючы яго (мал. 15.18).
- Адлучыце раздымы правадоў ад стартара.
- Зніміце стартар.
Ўстаноўка
- Ўстаноўка стартара праводзіцца ў паслядоўнасці. зваротнай зняццю.

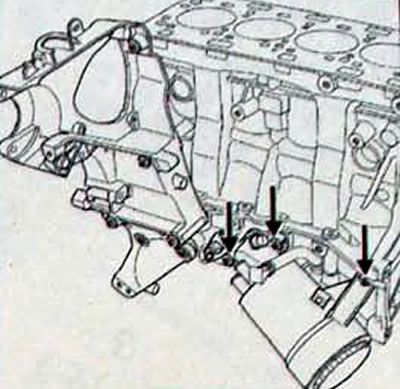

Мал. 15.18. Размяшчэнне нітаў мацавання трымальніка алейнага фільтра

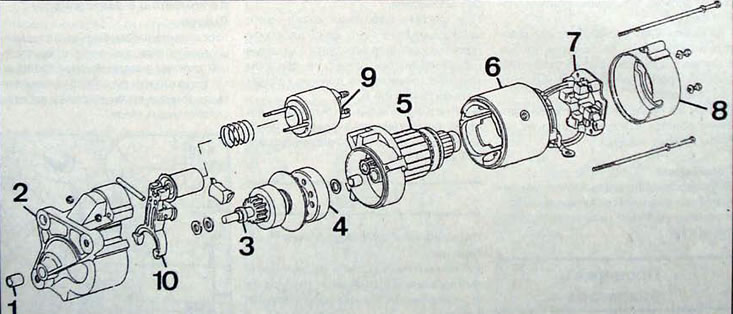

Мал. 15.19. Стартар: 1 - падшыпнік; 2 - перадпакой вечка; 3 - муфта вольнага ходу з прываднай шасцярнёй; 4 - галоўная перадача; 5 - ротар; 6 - індуктыўная абмотка статара; 7 - прыбор і шчоткі; 8 - задняя крышка; 9 - цягавае рэле; 10 - вілападобны рычаг
