Помпа, прыводны ад прамежкавага вала
Зняцце
1. Зніміце паддон як апісана ў Кіраўніку 13 ці 14, у залежнасці ад мадэлі.
2. Адкруціце чатыры ніта, мацаванні на канцы корпуса помпы, і дастаньце помпу з картара (гл. ілюстрацыю).

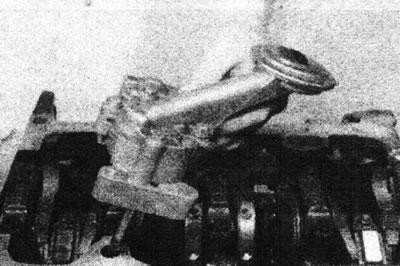

15.2. Зніміце алейную помпу з картара.
Агляд
3. Адкруціце балты мацавання, і зніміце вечка помпы.
4. Дастаньце прамежкавую шасцярню і вядучую шасцярню/вал (гл. ілюстрацыю).

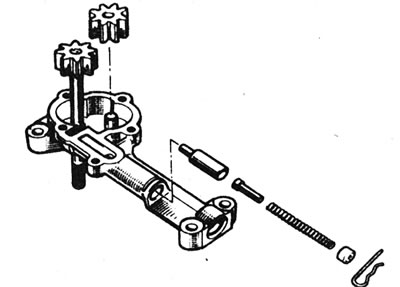

15.4. Алейная помпа.
Адзначце прамежкавую шасцярню так, каб яе можна было ўсталяваць у тое ж самае становішча.
5. Выміце крапежны клямар, і зніміце трымальнік спружыны, спружыну, апору і плунжер рэдукцыйнага алейнага клапана.
6. Ачысціце кампаненты, і ўважліва агледзіце шасцярні, корпус помпы і плунжер ахоўнага клапана на наяўнасць задиров і прыкмет зносу. Заменіце помпу, калі маецца празмерны знос.
7. Калі кампаненты прыдатныя да эксплуатацыі, вымерайце зазор паміж корпусам помпы і шасцярнямі з дапамогай маца. Таксама вымерайце восевы зазор шасцерняў, і праверце плоскаснасць кантавой крышкі (гл. ілюстрацыі).

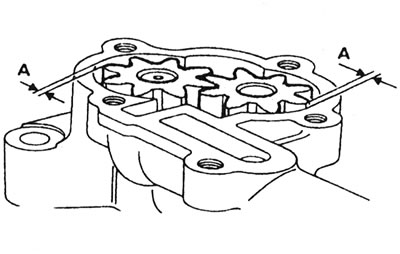

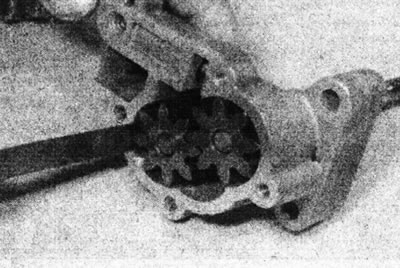

15.7а. Месцы вымярэння зазораў (А) паміж шасцярнямі і корпусам алейнай помпы.
15.7b. Праверце зазор паміж шасцярнямі алейнай помпы і корпусам.

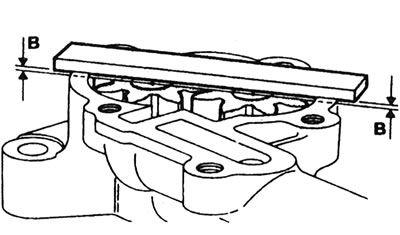

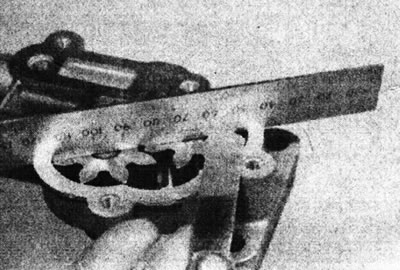

15.7с. Месцы вымярэння восевага зазору шасцерняў алейнай помпы (У).
15.7d. Праверце восевы зазор шасцерняў алейнай помпы.

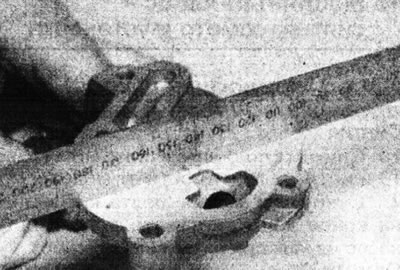

15.7е. Праверце плоскаснасць вечка алейнай помпы.
Калі зазоры перавышаюць паказаныя ў Спецыфікацыях дапушчальныя адхіленні, помпа павінен быць заменены. Запоўніце помпа алеем, затым усталюеце вечка і надзейна зацісніце балты (гл. ілюстрацыю).

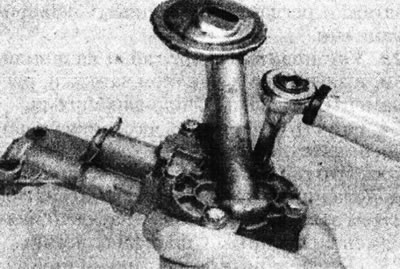

15.8. Зацісніце балты вечка алейнай помпы.
Пераканайцеся, што ўсталявальная загваздка знаходзіцца ў працоўным становішчы, дзе прывадны вал уваходзіць у корпус алейнай помпы.
Ўстаноўка
8. Калі помпа ў парадку, збярыце яго ў зваротным парадку.
9. Абатрыце сумяшчальныя паверхні алейнай помпы і картэра.
10. Размясціце алейную помпу ў картэры, зачапіўшы вал з вядучай шасцярнёй. Устаўце і цалкам зацісніце балты мацавання (гл. ілюстрацыю).

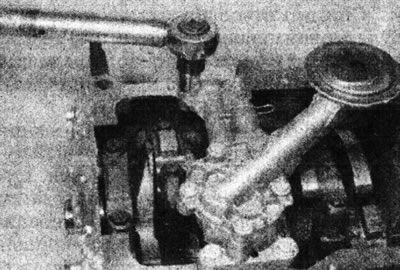

15.10. Зацісніце балты мацавання алейнай помпы.
11. Усталюйце паддон як апісана ў Кіраўніку 13 ці 14, у залежнасці ад мадэлі.
Алейная помпа, прыводны ланцугом
Зняцце
12. Зніміце паддон як апісана ў Кіраўніку 13 ці 14, у залежнасці ад мадэлі.
13. Адкруціце два ніта, якія мацуюць алейную помпу да картэра, затым нахіліце яго, каб расчапіць ад прываднага ланцуга, і выміце з рухавіка (гл. ілюстрацыю).

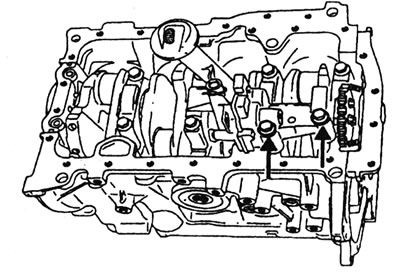

15.13. Ніты мацавання алейнай помпы (адзначаны стрэлкамі) - прыводны ланцугом.
Агляд
14. Дзейнічайце як апісана ў пунктах 3-8.
Ўстаноўка
15. Абатрыце сумяшчальныя паверхні алейнай помпы і картэра.
16. Пераканайцеся, што ўсталявальныя загваздкі знаходзяцца ў працоўным становішчы, затым размясціце алейную помпу ў картары, нахіляючы яго для зачаплення прываднага ланцуга са зорачкай, затым устаўце і зацісніце ніты мацавання.
17. Усталюйце паддон як апісана ў Кіраўніку 13 ці 14, у залежнасці ад мадэлі.
Прывадны ланцуг і зорачкі
Зняцце
18. Зніміце паддон як апісана ў Кіраўніку 13 ці 14, у залежнасці ад мадэлі.
19. Зніміце зубчасты прывадны рамень як апісана ў Раздзеле 5 ці 6, у залежнасці ад мадэлі.
20. Зніміце зорачку коленвала і прамежкавы шкіў як апісана ў Раздзел 7.
21. Калі яшчэ не выканана, выдаліце сегментную шпонку з прарэзу на канцы коленвала, затым адкруціце ніжняе задняе вечка прывада ад блока цыліндраў.
22. Адкруціце ніты, і зніміце перадпакой пласціну з блока цыліндраў, адзначаючы ўсталявальныя загваздкі. Дзе ўжываецца, прыбярыце распорную пракладку з коленвала.
23. Зніміце з усталявальных загваздак блок накіроўвалай прываднага ланцуга алейнай помпы.
24. Адкруціце балты, якія мацуюць зорачку да ступіцы алейнай помпы. Каб утрымаць зорачку, устаўце адвёртку праз адну з адтулін у ёй.
25. Зніміце вядучую зорачку з коленвала, і вядзёную зорачку са калодкі алейнай помпы, і дастаньце абедзве зорачкі разам з ланцугом. Вельмі важна правільна заціснуць ніт шківа коленвала, інакш алейная помпа не будзе функцыянаваць.
Агляд
26. Агледзіце прывадны ланцуг. Знос ланцуга можна ацаніць, утрымліваючы яе гарызантальна і назіраючы за адхіленнем.
27. Агледзіце зубцы на зорачках. Калі зубцы маюць "кручкападобнай" форму, заменіце зорачкі. Рэкамендуецца замяняць зорачкі і ланцуг як узгоднены камплект, бо старыя кампаненты будуць зношвацца хутчэй.
28. Агледзіце блок накіроўвалага ланцуга на наяўнасць прыкмет зносу, і заменіце яго пры неабходнасці.
Ўстаноўка
29. Надзеньце ланцугі на зорачкі, затым усталюеце абедзве зорачкі з ланцугом на каленвал і на ступіцу алейнай помпы.
30. Сумясціце адтуліны, затым устаўце балты вядзёнай зорачкі, і зацісніце іх надзейна, утрымліваючы зорачку з дапамогай адвёрткі.
31. Сальнік варта мяняць кожны раз пасля выдалення пярэдняй пласціны, як апісана ў Кіраўніку 16.
32. Калі яшчэ не выканана, саскрабці ўсе сляды герметыка з пласціны і блока цыліндраў.
