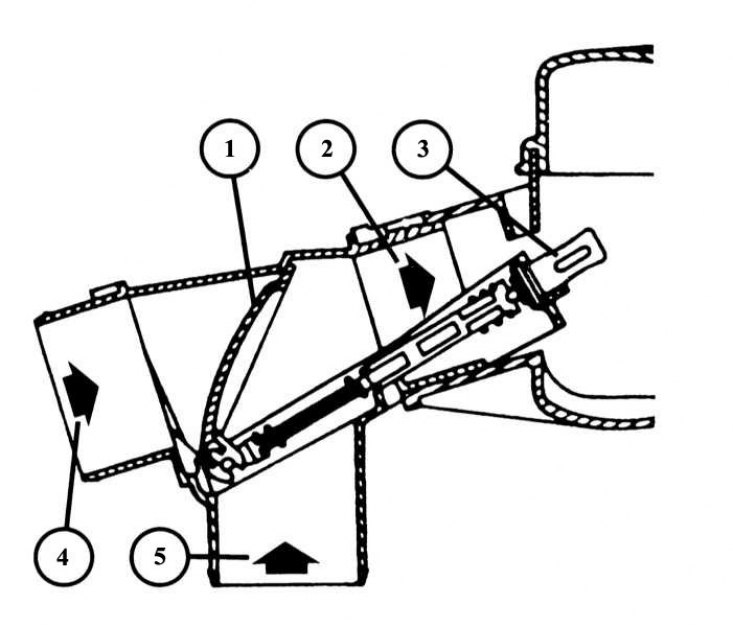

1 - засланка размеркавальнай прылады падачы паветра; 2 - паветра, якое ўсмоктваецца ў сістэму ўпырску; 3 - тэрмаэлемент; 4 - струмень халоднага паветра; 5 - струмень цёплага паветра.
Кіраваная тэрмаэлементам у змешвальнай камеры корпуса паветранага фільтра засланка размеркавальнай прылады падагрэву якое ўсмоктваецца паветра прызначаная для падтрымання аптымальнай тэмпературы паветра, якое ўсмоктваецца рухавіком. Гэта неабходна па наступных прычынах.
- Пры прахалодным надвор'і якасць працоўнай сумесі лепш, калі якое ўсмоктваецца паветра падводзіцца да рухавіка ўжо летнім. Зразумела, у рухавік пры больш высокай тэмпературы навакольнага паветра не павінен ужо паступаць летняе якое ўсмоктваецца паветра, бо цёплае паветра мае большы аб'ём, чым роўная колькасць халоднага паветра.
- Прадухілення прамярзання. Прамярзанне ўзнікае з-за падзення ціску ў сістэме ўпырску на які працуе рухавіку, пры гэтым частка паліва выпараецца і пры гэтым значна астуджаецца. З-за гэтага астуджаецца корпус сістэмы ўпырску, і пры тэмпературы ад +3°С да +8°C, і высокай вільготнасці паветра ў сістэме ўпырску можа ўтварыцца тонкі пласт лёду, які мяшае якаснаму смесеобразованию.

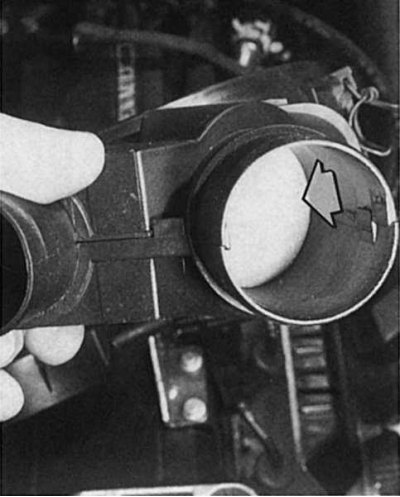

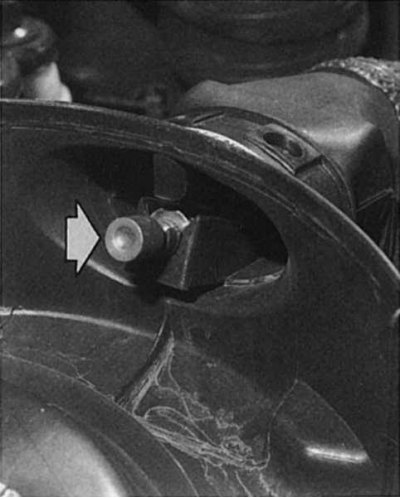

Паветраны фільтр аднакропкавай сістэмы ўпырску Bendix. Для кантролю працаздольнасці васковага тэрмастата (паказаны стрэлкай на левым малюнку) накіруйце брую гарачага паветра з фена на датчык - засланка клапана павінна адносна хутка ссунуцца ўглыб (стрэлка на правым малюнку).
Элементы прылады падагрэву паветра, якое ўсмоктваецца:
- Асноўным элементам прылады падагрэву якое ўсмоктваецца паветра з'яўляецца змешвальная камера.
- У змешвальнай камеры размешчаны шноркель (патрубак) якое ўсмоктваецца паветра, які мае дзве впускных адтуліны. Праз адну адтуліну паступае халоднае паветра, праз іншую - нагрэтае паветра з кантэйнера папярэдняга нагрэву впускного калектара.
- Клапан у шноркеле корпуса паветранага фільтра паветра змешвае халоднае паветра з адной впускной адтуліны з нагрэтым паветрам з кантэйнера папярэдняга прагрэву на выпускным калектары глушыцеля, так што паступае да сістэмы ўпырску паветра мае аптымальную тэмпературу для стварэння працоўнай сумесі.
- У змешвальнай камеры знаходзіцца васковы тэрмастат, звязаны з прыцісканым спружынай клапанам.
- Калі тэмпература паветра, якое ўсмоктваецца пры адкрытым клапане кантэйнера папярэдняга нагрэву, вышэй +26°C, то воск у абалонцы пачынае плавіцца. Пры гэтым ён пашыраецца і павольна закрывае клапан.
- Пры дасягненні тэмпературы +36°C клапан цалкам закрывае доступ нагрэтага паветра і адкрывае праход ва ўсмоктвае шноркеле для халоднага паветра.
