Нататка: Перш чым прыступаць да працы, уважліва прачытайце апісанне працэдуры. Таксама гл. папярэджанне ў канцы Раздзелы 1.
Кажух уваходнага паветра (толькі рухавік F3P)
Зняцце
1. Адлучыце шланг сапуна ад кажуха ўваходнага паветра (гл. ілюстрацыю).
14.1. Адлучыце шланг сапуна ад кажуха ўваходнага паветра.
2. Адлучыце вакуумныя шлангі ад засланкі рэгулявання тэмпературы паветра. Адзначце размяшчэнне шлангаў (гл. ілюстрацыю).

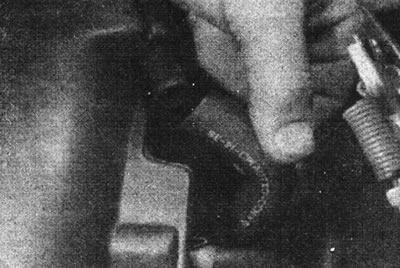

14.2. Адлучыце вакуумныя шлангі ад засланкі рэгулявання тэмпературы паветра. Заўважце ўтулку на шлангу са боку сапуна.
3. Адкруціце тры шрубы, якія мацуюць кажух уваходнага паветра да корпуса дроселя (гл. ілюстрацыю).
14.3. Адкруціце тры шрубы, якія мацуюць кажух уваходнага паветра.
4. Вызваліце хамут і адлучыце впускной паветравод ад кажуха (гл. ілюстрацыю).
14.4. Впускной паветравод мацуецца да кажуха хамутом (адзначаны стрэлкай).
5. Зніміце кажух уваходнага паветра і выдаліце пракладку.
Ўстаноўка
6. Вырабляйце ўстаноўку ў зваротным парадку, пераканайцеся, што вакуумныя шлангі правільна падлучаны. Пры неабходнасці, на версе корпуса дроселя выкарыстоўвайце новую пракладку.
Корпус дроселя
Нататка: Пры ўсталёўцы запатрабуецца новая пракладка корпуса дроселя.
Зняцце
7. Адлучыце ад акумулятара адмоўны провад. Разгерметызуйце паліваправоды, гл. Главу 7.
8. У залежнасці ад мадэлі, зніміце з верхняй часткі корпуса дроселя кажух паветранага фільтра або кажух уваходнага паветра.
9. Адлучыце тры шматкантактавыя злучальнікі ад корпуса дроселя (гл. ілюстрацыі).

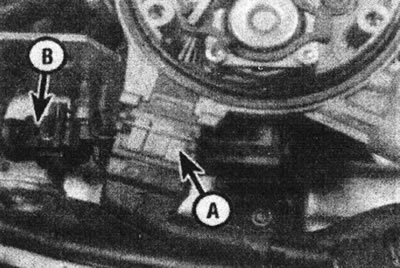

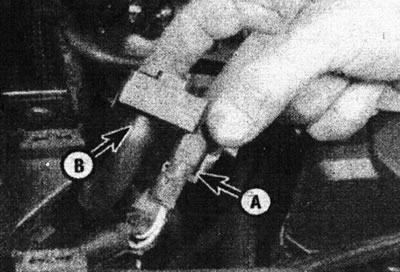

14.9а. Адлучыце праводку фарсункі/датчыка тэмпературы паветра (А), і праводку матора рэжыму халастога ходу/датчыка халастога ходу (У)...

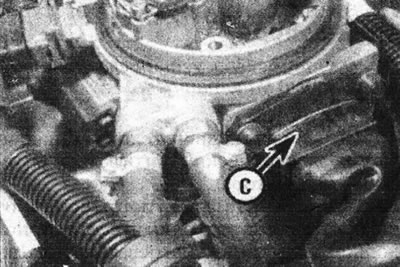

14.9b.... і праводку потенциометра дросельнай засланкі (З).
10. Адлучыце падавальныя і зваротныя паліваправоды, запомніўшы іх размяшчэнне.
11. Адлучыце тросік педалі газу.
12. Адкруціце чатыры шрубы, і зніміце корпус дроселя. Выдаліце пракладку.
13. Дзве паловы кажуха пры неабходнасці можна падзяліць (гл. ілюстрацыі).

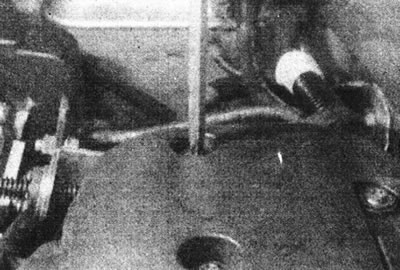

14.13а. Вызваліце стойкі, сціскаючы іх абцугамі...
14.13b....і падзеліце дзве паловы корпуса дроселя.
Пры зборцы заменіце ўшчыльненні паміж імі.
Ўстаноўка

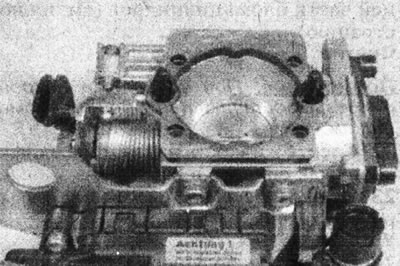

14. Вырабляйце ўстаноўку ў зваротным парадку, выкарыстоўваючы новую пракладку (гл. ілюстрацыю).

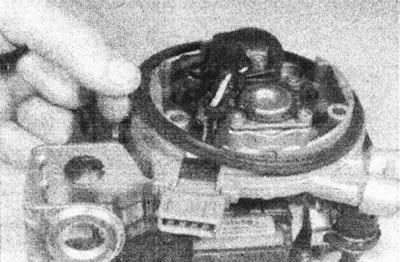

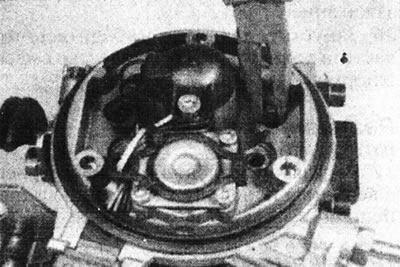

14.14. Усталюеце новую пракладку на верхняй частцы корпуса дроселя.
15. Калі ніжняя палова корпуса дроселя была заменена, трэба праверыць пачатковую ўсталёўку потенциометра дросельнай засланкі, выкарыстоўваючы тэстар Renault XR25.
Датчык тэмпературы ўваходнага паветра
Зняцце
16. Зніміце кажух паветранага фільтра ці кажух уваходнага паветра.
17. Адлучыце электраправодку датчыка.
18. Адкруціце шрубу мацавання, і вызваліце вечка датчыка (гл. ілюстрацыю).

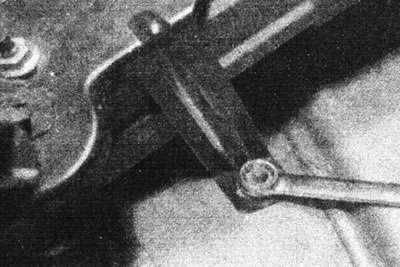

14.18. Адкруціце шрубу (памер ТХ25) мацавання крышкі датчыка тэмпературы паветра.
19. Вызваліце фіксатары і зніміце датчык разам з вечкам, праводкай і злучальнікам (гл. ілюстрацыю).

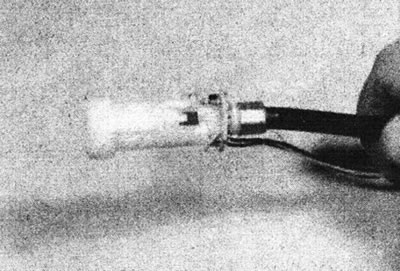

14.19. Зніміце зборку датчыка тэмпературы паветра. Вечка таксама служыць у якасці злучальніка для паліўнай фарсункі.
Ўстаноўка
20. Вырабляйце ўстаноўку ў зваротным парадку.
Датчык тэмпературы астуджальнай вадкасці
21. Месцазнаходжанне датчыка тэмпературы астуджальнай вадкасці можа быць розным, у залежнасці ад мадэлі. На рухавіках Е-серыі ён знаходзіцца на левым канцы галоўкі блока цыліндраў. На рухавіку F3P - на задняй частцы блока цыліндраў (гл. ілюстрацыю).

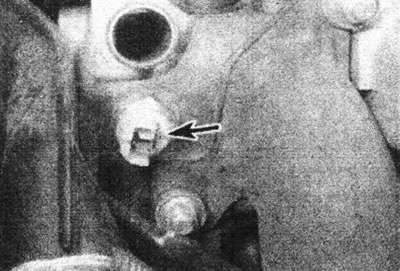

14.21. Датчык тэмпературы астуджальнай вадкасці (адзначаны стрэлкай) на задняй частцы блока цыліндраў - рухавік F3P.
Зняцце
Нататка: Пры ўсталёўцы акрыйце разьбярства датчыка падыходным герметыкам.
22. Зліце вадкасць з сістэмы астуджэння як апісана ў Раздзеле 1.
23. Адключыце электраправодку і выкруціце датчык.
Ўстаноўка
24. Вырабіце невялікую колькасць герметыка на разьбярства датчыка, і ўкруціце яго ў працоўнае становішча. Падлучыце праводку.
25. Запоўніце сістэму астуджэння.
Паліўная фарсунка
Заўвага: Пры ўсталёўцы запатрабуецца новае колцавае ўшчыльненне фарсункі.
Зняцце
26. Зніміце кажух паветранага фільтра ці кажух уваходнага паветра.
27. Зніміце датчык тэмпературы ўваходнага паветра як апісана вышэй у гэтым раздзеле.
28. Заўважце размяшчэнне фарсункі, затым дастаньце яе (гл. ілюстрацыю).

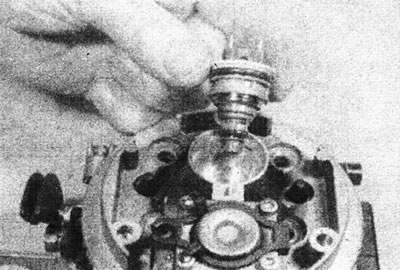

14.28. Зніміце паліўную фарсунку.
Ўстаноўка
29. Вырабляйце ўстаноўку ў зваротным парадку. Выкарыстоўвайце новыя колцавыя ўшчыльненні і акрыйце іх сіліконавай змазкай.
Які прыводзіць матор рэжыму халастога ходу
Зняцце
30. Зніміце кажух паветранага фільтра ці кажух уваходнага паветра.
31. Адкруціце шрубы мацавання корпуса дроселя. Асцярожна падніміце корпус дроселя, каб палепшыць доступ да матора.
32. Адлучыце электраправодку.
33. Адкруціце тры шрубы, і дастаньце матор (гл. ілюстрацыю).

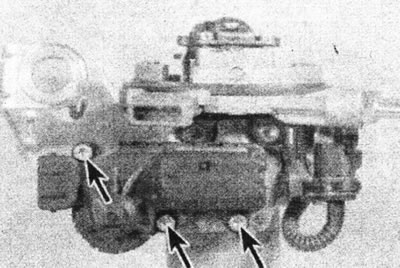

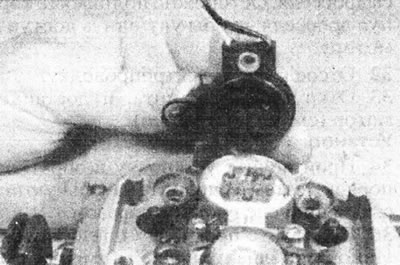

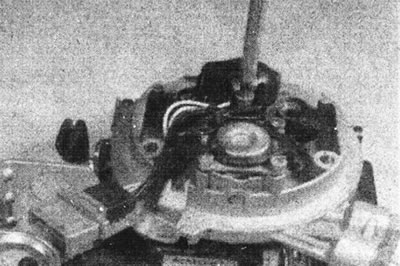

14.33. Крапежныя шрубы які прыводзіць матора рэжыму халастога ходу (адзначаны стрэлкамі).
Ўстаноўка
34. Вырабляйце ўстаноўку ў зваротным парадку, затым выканайце пачатковую інсталяцыю наступным чынам.
35. Змесціце пракладку або мац таўшчынёй прыблізна 5 мм паміж рычагом газу і штокам матора. Уключыце запальванне на некалькі секунд, затым выключыце яго. Зніміце пракладку або мац, затым зноў уключыце і выключыце запальванне.
36. Запусціце рухавік і пераканайцеся, што частата халастога ходу і якасць сумесі ў норме.
Рэгулятар ціску паліва
37. Рэгулятар ціску паліва ўбудаваны ў верхнюю палову корпуса дроселя. Калі ён дэфектны, заменіце яе.
Патэнцыяметр дросельнай засланкі
38. Патэнцыяметр дросельнай засланкі ўбудаваны ў ніжнюю палову корпуса дроселя. Калі ён дэфектны, заменіце яе. Які прыводзіць матор рэжыму халастога ходу можна пераставіць са старой паловы на новую.
39. Пасля замены неабходна праверыць пачатковую ўсталёўку потенциометра, выкарыстоўваючы тэстар Renault XR25.
Датчык ціску ва ўсмоктвае калектары
Зняцце
40. Адмацуйце датчык ціску ад кранштэйна на перагародцы. Адключыце праводку і вакуумны шланг (гл. ілюстрацыю).
14.40. Зняцце датчыка ціску ва впускным калектары - адключыце злучальнік (А) і вакуумны шланг (У).
Ўстаноўка
41. Вырабляйце ўстаноўку ў зваротным парадку.
Датчык хуткасці руху
42. Датчык хуткасці руху ўмантаваны ў тросік прывада спідометра (гл. ілюстрацыю).

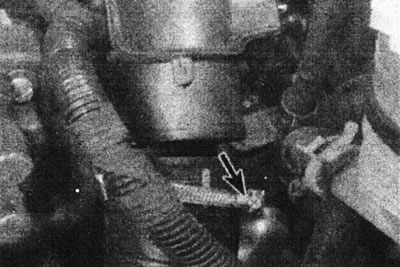

14.42. Датчык хуткасці руху - на канцы тросікі прывада спідометра.
Награвальнік впускнога калектара
Нататка: Пры ўсталёўцы запатрабуецца новы ўшчыльняльнік.
Зняцце
43. На некаторых рухавіках усталёўваецца электрычны награвальнік впускнога калектара.
44. Адлучыце электраправодку ад награвальніка, затым зніміце стопарнае кольца і дастаньце награвальнік з калектара. Прыбярыце ўшчыльненне.
Ўстаноўка
45. Вырабляеце ўсталёўку ў зваротнай паслядоўнасці, выкарыстайце новае ўшчыльненне, і пераканайцеся, што стопорное кольца правільна ўсталявана ў канаўцы.
Датчык частаты кручэння рухавіка (махавік)
Зняцце
46. Датчык знаходзіцца на версе картэра счаплення.
47. Адключыце ад акумулятара адмоўны провад, затым зніміце паветраны фільтр або впускной паветравод, каб палепшыць доступ.
48. Прасочыце электраправодку ад датчыка, і адлучыце яе.
49. Адкруціце два ніта мацавання, і зніміце датчык з верхняй часткі картара счаплення (гл. ілюстрацыю).
14.49. Адкруціце ніт мацавання датчыка частаты кручэння рухавіка (махавік).
Ўстаноўка
50. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці. Важна выкарыстоўваць толькі спецыяльныя балты мацавання датчыка да картэра счаплення, бо яны вызначаюць правільнае адлегласць ад махавік.
Працэсарны блок
Нататка: У наступных пунктах апісваецца працэдура для мадэляў без паветранага кандыцыянера. На мадэлях з кандыцыянерам працэсарны блок знаходзіцца ў салоне пад бардачком.
Зняцце
51. Адключыце ад акумулятара адмоўны провад.
52. Зніміце кранштэйн, які мацуецца дзвюма гайкамі і нітам (гл. ілюстрацыі).

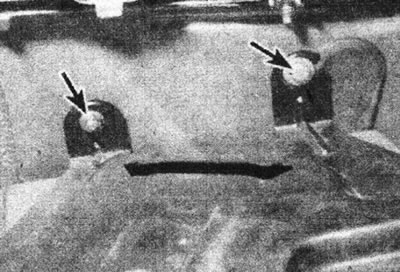

14.52а. Каб зняць кранштэйны працэсарнага блока, адкруціце гайку тут...
14.52b....і гайку і ніт тут (адзначаны стрэлкамі).
53. Адчэпіце крапежны рамень. Падніміце кранштэйны і працэсарны блок разам з ахоўным корпусам (гл. ілюстрацыю).

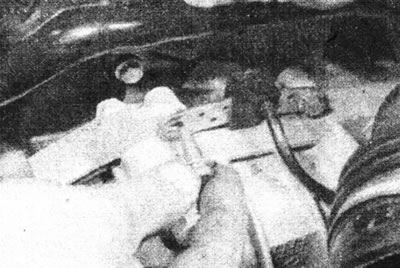

14.53. Адчэпіце крапежны рамень, і вызваліце корпус працэсарнага блока.
54. Адкрыйце ахоўны корпус. Адключыце злучальнік і выміце блок (гл. ілюстрацыю).

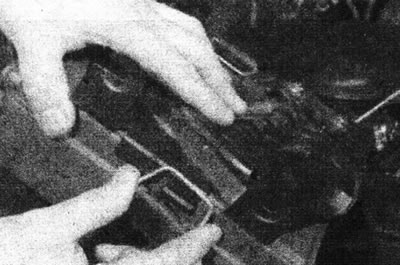

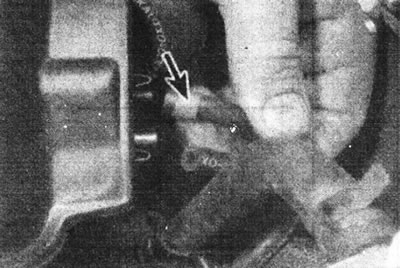

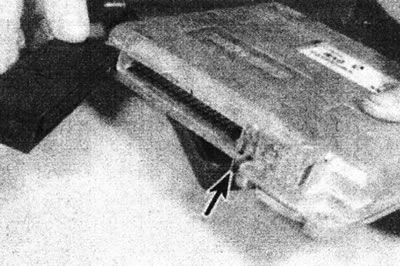

14.54. Націсніце на фіксатары (адзначаны стрэлкай), і адключыце шматкантактны злучальнік ад працэсарнага блока.
Ўстаноўка
