Змест: Рухавікі Е-серыі 🠛 Рухавік F3Р 🠛
Рухавікі Е-серыі
Нататка: Пры ўсталёўцы запатрабуецца новая пракладка.
Зняцце
1. Адкруціце дзве гайкі, затым зніміце шайбы, спружыны і ўтулкі, якія мацуюць прыёмную трубу глушыцеля да калектара (гл. ілюстрацыю).

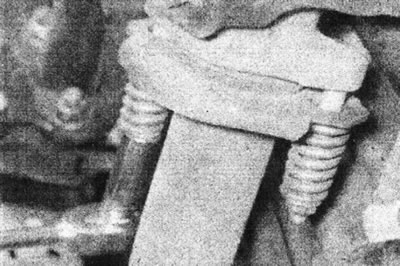

16.1. Адкруціце гайкі мацавання прыёмнай трубкі глушыцеля да калектара. Заўважце размяшчэнне спружын і ўтулак - рухавік Е-серыі.
Падзяліце злучэнне.
2. Дзе ўжываецца, прыслабце хамут і адлучыце шланг гарачага паветра, які злучае паветраны фільтр з камерай падагрэву паветра на выпускным калектары (гл. ілюстрацыю).

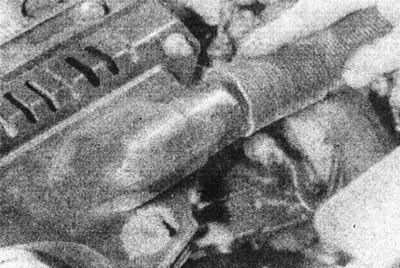

16.2. Адлучыце гарачы паветраны шланг ад кажуха выпускнога калектара - рухавік Е-серыі.
3. Дзе прымяняецца, адкруціце гайкі і зніміце камеру падагрэву паветра з калектара (гл. ілюстрацыю).

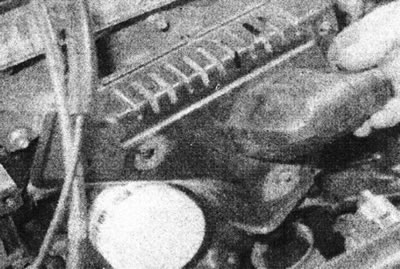

16.3. Зніміце камеру падагрэву паветра з калектара - рухавік Е-серыі.
4. Паступова адкруціце гайкі і ніты, якія мацуюць выпускны калектар, затым адлучыце яго ад галоўкі блока цыліндраў. Прыбярыце пракладку калектара (гл. ілюстрацыі).

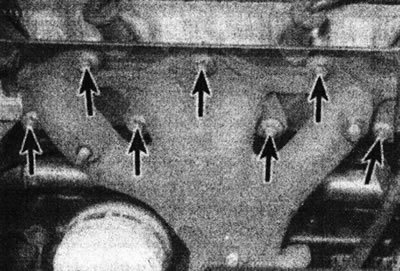

16.4а. Адкруціце гайкі і балты (адзначаны стрэлкамі)...
16.4b...здыміце выпускны калектар...

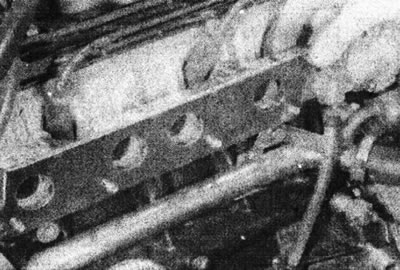

16.4с....і выдаліце пракладку.
Арыгінальная публікацыя на сайце renaultbook.ru
Ўстаноўка
5. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці. Пераканайцеся, што кантактныя паверхні галоўкі блока цыліндраў і калектара чыстыя, і выкарыстоўвайце новую пракладку.
Рухавік F3Р
6. Впускны і выпускны калектары выдаляюцца разам як апісана ў Кіраўніку 15.
