Пры зняцці гідраўлічнага размеркавальніка. калі каробка перадач у дастатковай ступені чыстая, проста пагрузіце яго. не разбіраючы, у прымальны мыйны раствор, затым высушыце пад бруёй сціснутага паветра і праверце спраўнасць праводкі электрамагнітных клапанаў.
Перад разборкай гідраўлічнага размеркавальніка асоба важна азнаёміцца з апісаннем парадку правядзення працы.
- Вывярніце балты мацавання вечка на размеркавальніку.
- Вывярніце балты мацавання электрамагнітных клапанаў паслядоўнасці пераключэння перадач (1. мал. 7.16) і электрамагнітнага мадулюе клапана (3).
- Зніміце з размеркавальніка ў зборы электрамагнітныя клапаны і датчык тэмпературы трансмісійнай вадкасці.

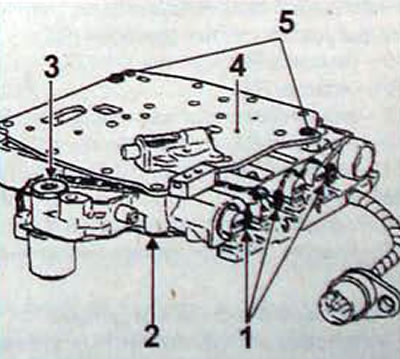

Мал. 7.16. Электрамагнітныя клапаны: 1 - электрамагнітныя клапаны паслядоўнасці пераключэння перадач; 2 - размеркавальнік; 3 - электрамагнітны які мадулюе клапан; 4 - кантавая пласціна; 5 - ніты мацавання вечка на размеркавальніку
Глядзіце першакрыніцу на гэтым рэсурсе RenaultBook.ru
- Дбайна ачысціце ўсе дэталі.
- Устаноўка электрамагнітных клапанаў праводзіцца ў паслядоўнасці, зваротнай зняццю.
- Зацягніце ўсе ніты патрабаванымі момантамі зацяжкі.
Заўвага. Кожны электрамагнітны клапан паслядоўнасці пераключэння перадач усталёўваецца ў асобнае гняздо - не пераблытайце іх.

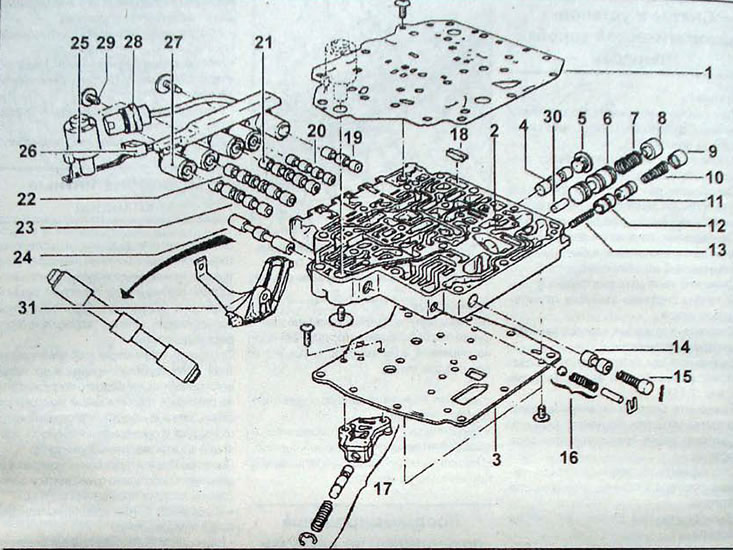

Мал. 7.17. Гідраўлічны блок-размеркавальнік: 1 - размеркавальная пласціна; 2 - размеркавальнік; 3 - кантавая пласціна; 4х - запорный клапан 3-4 перадач (VC 3/4); 5 - корак запорного клапана 3-4 перадач; 3 - рэгулявальны клапан ціску (VRP); 7 - спружына рэгулявальнага клапана ціску (VRP); 3 - рэгулятар сціску спружыны рэгулявальнага клапана (VPR); 9 - рэгулятар сціску спружыны (R2); 10 - спружына R2; 11* - клапан R2; 12 - клапан R1; 13 - спружына R1; 14* - клапан R3; 15 - спружына R3; 16 - ахоўны клапан (CS); 17 - клапан прымусовага ўключэння 1-й перадачы; 18 - фільтр электрамагнітных клапанаў; 19х - клапан 2-3 перадач (VC 2/3); 20 - залатнік пераключэння перадач (VSA); 21& - залатнік пераключэння перадач У (VSB); 22 - залатнік пераключэння перадач З (VSC); 23& - залатнік пераключэння перадач Р (VSP); 24 - кіраўнік залатнік; 25 - электрамагнітны клапан (EVM); 26 - датчык тэмпературы; 27 - клапаны залатнікоў пераключэння перадач (EL); 28 - герметычны раздым; 29 - балты мацавання электрамагнітнага клапана (EVM); 30 - плунжер рэгулявальнага клапана ціску (VRP); 31 - куліса кіраўніка залатніка. Клапаны 11 і 14 ідэнтычныя. & Клапаны 21 і 23 ідэнтычныя. х Клапаны 4 і 19 ідэнтычныя
