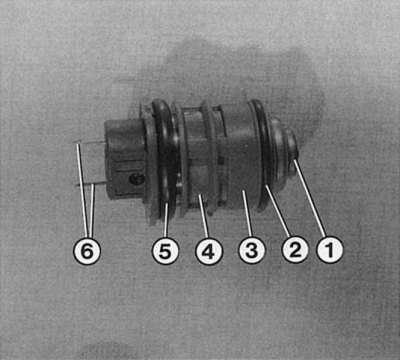

Фарсунка сістэмы ўпырску Bosch
1 - сядло клапана; 2 - ніжняе ўшчыльняльнае кольца; 3 - абмотка фарсункі; 4 - колцавая камера з паліўным фільтрам; 5 - верхняе ўшчыльняльнае кольца; 6 - 2-штырковый раз'ём.

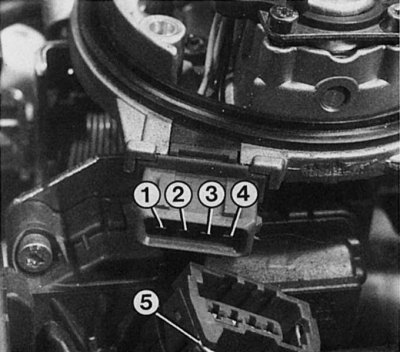

Каб адлучыць раз'ём фарсункі, трэба сціснуць ахоўны хамут "5" і выцягнуць фішку. Усталяваўшы яго зваротна, праверце, ці правільна ўсталяваны ахоўны хамут.
1 і 2 - кантакты датчыка тэмпературы якое ўсмоктваецца паветра;
3 і 4 - кантакты фарсункі.

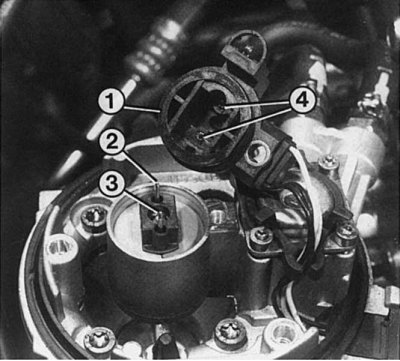

Для зняцця фарсункі, пасля таго як адкруціце ахоўны ніт, зніміце корпус фарсункі (1) з датчыкам тэмпературы якое ўсмоктваецца паветра. Асцярожна выміце фарсунку з мацавання. Пры ўстаноўцы не пераблытайце палярнасць кантактаў (3 = «-»; 2 = «+»). Вышмаруйце O-вобразнае кольца корпуса фарсункі вазелінам, каб штырковый раздым (4) быў абаронены ад акіслення.
1. Адлучыце провад масы ад клемы акумулятарнай батарэі.
2. Адлучыце патрубкі і зніміце паветраны фільтр.
3. Адкруціце падачу паліва, каб знізіць ціск у сістэме харчавання (трымайце анучы напагатове!).
4. Або ўсталюеце заціскі на шлангі падачы і адводу паліва.
5. Корпус дросельнай засланкі Bendix: адлучыце раз'ём фарсункі.
6. Зніміце хамуты. Для гэтага адкруціце абодва ніт TORX.
7. Корпус дросельнай засланкі Bosch: адкруціце ніт корпуса фарсункі і асцярожна зніміце вечка фарсункі.
8. Асцярожна рухаючы фарсунку з боку ў бок, выміце яе з мацавання. Пры гэтым звернеце ўвагу на ўшчыльняльныя пракладкі і распорнае кольца (Bendix), у якой паслядоўнасці яны размешчаны ў мацаванні фарсункі.
9. Пры ўсталёўцы выкарыстоўвайце новыя ўшчыльняльныя кольцы і вышмаруйце іх вазелінам або маторным маслам.
10. Калі фарсунку ўсталяваць "на сухую", то гумовыя кольцы сумнуць і не будуць забяспечваць герметычнасць. Гэта можа прывесці да такіх няспраўнасцяў, як, напрыклад, ваганне абарачэнняў на халастым ходу.
11. Фарсунку ўсталёўваюць такім чынам, каб яе ўсталявальны штыфт патрапіў у прадугледжаную для яго выманне.
12. Устанавіце корпус фарсункі. Пры гэтым звернеце ўвагу на правільнасць становішча калодкі раздыма.
13. Закруціце падачу паліва і зніміце заціскі са шлангаў.
14. Падлучыце паветраныя патрубкі, усталюеце паветраны фільтр і падлучыце акумулятарную батарэю.
