Рухавікі серыі З
Нататка: Пры ўсталёўцы запатрабуецца новая пракладка.
Зняцце
2. Адлучыце ад акумулятара адмоўны провад, затым зліце вадкасць з сістэмы астуджэння (гл. Раздзел 1).
3. Зніміце прывадны рамень генератара (той жа Раздзел).
4. Адкруціце ніт, які мацуе які рэгулюе рычаг генератара да корпуса вадзяной помпы. Зніміце ніт і адвядзіце рычаг.
5. Прыслабце хамуты і адлучыце шлангі ад помпы.
6. Адключыце провад ад тэрмадатчыка, размешчанага на помпе (зверху).
7. Адкруціце і зніміце балты, якія мацуюць вадзяную помпу да галоўкі блока цыліндраў. Каб атрымаць доступ да ніта ззаду шківа, устаўце гняздо з падаўжальным стрыжнем праз адтуліну ў шківе (гл. ілюстрацыю).

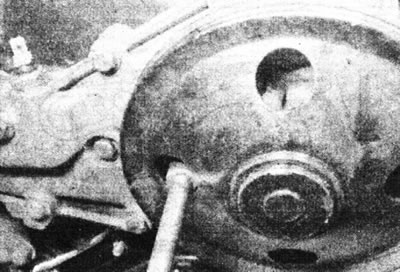

9.7. Доступ да аднаго з нітаў помпы можна атрымаць праз адтуліну ў шківе - рухавік серыі З.
8. Выміце помпу з галоўкі блока цыліндраў (гл. ілюстрацыю).
9.8. Зніміце вадзяную помпу - рухавік серыі С.
Калі зрабіць гэта не ўдаецца, прыстукніце па ім кіянкай. Выдаліце пракладку.
Ўстаноўка
9. Вырабляйце ўстаноўку ў зваротным парадку, выкарыстоўваючы новую пракладку. Запоўніце і прапампуйце сістэму астуджэння як апісана ў Раздзеле 1.
Рухавікі серыі D
Нататка: Пры ўсталёўцы запатрабуецца падыходны герметык - гл. тэкст.
Зняцце
10. Адлучыце ад акумулятара адмоўны провад, затым зліце вадкасць з сістэмы астуджэння (гл. Раздзел 1).
11. Зацягніце ручны тормаз, затым паддам кратце перадпакой частка аўтамабіля і ўсталюеце яе на восевыя падпоркі.
12. Зніміце зубчасты прывадны рамень (гл. Раздзел 2В). Адкруціце і зніміце верхні мантажны ніт генератара і прыслабце яго ніжні ніт.
13. На мадэлях з рулявым гідраўзмацняльнікам дзейнічайце наступным чынам:
- Дзе неабходна, зніміце шкіў помпы гідраўзмацняльніка (гл. Главу 23 Раздзела 10).
- Адкруціце два ніта, якія мацуюць трубкі гідрасістэмы рулявога ўзмацняльніка да блока цыліндраў.
- Адкруціце ніты, якія мацуюць помпу гідраўзмацняльніка да кранштэйна, затым зрушыце помпу і трубкі ўзмацняльніка ў бок. Падвяжыце помпу да кузава, каб пазбегнуць дэфармацыі трубак.
- Адмацуеце кранштэйны помпы рулявога ўзмацняльніка ад рухавіка.
14. Адлучыце шлагі сістэмы астуджэння ад вадзяной помпы і, дзе маецца, адкруціце ніт, які мацуе трубку помпы да кранштэйна генератара.
15. Адкруціце гайку з шайбай і зніміце шкіў механізму нацяжэння зубчастага рамяня, каб атрымаць доступ да аднаго з нітаў мацавання вадзяной помпы (гл. ілюстрацыю).

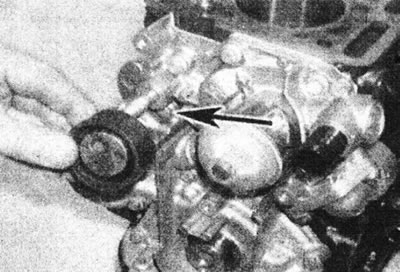

9.15. Зніміце шкіў механізму нацяжэння зубчастага рамяня, каб атрымаць доступ да аднаго з нітаў мацавання помпы (адзначаны стрэлкай) - рухавік серыі D.
16. Адмацуйце вадзяную помпу ад блока цыліндраў. Калі помпа не здымаецца, прыстукніце па ім кіянкай.
Ўстаноўка
17. Старанна счысціце ўвесь герметык з сумяшчальных паверхняў вадзяной помпы і блока цыліндраў.
18. Калі каленчаты патрубок быў выдалены з помпы, вырабіце на кантактную паверхню патрубка з помпай тонкую палоску складу Loctite 518. Калі з каленчатага патрубка была выдаленая пластмасавая трубка, заменіце колцавае ўшчыльненне (трубка проста ўстаўлена ў патрубак і колцавае ўшчыльненне служыць адзіным ізалятарам). Вырабіце палоску герметыка Rhodorseal 5661 на кантактныя паверхні вадзяной помпы (гл. ілюстрацыі).

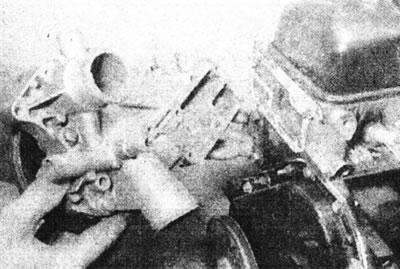

9.18а. Вырабіце палоску герметыка на кантактную паверхню каленчатага патрубка - рухавік серыі D.

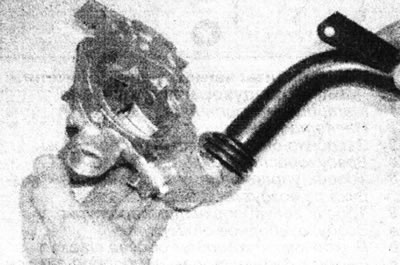

9.18b. Заменіце колцавае ўшчыльненне...

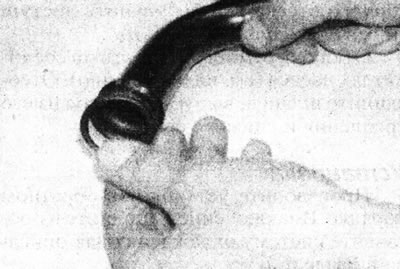

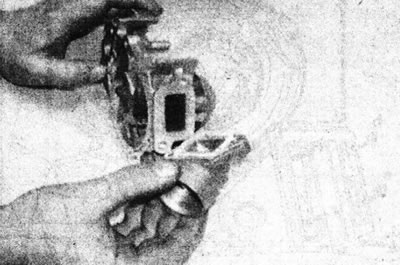

9.18с....затым упіхніце пластмасавую трубку ў каленчаты патрубак - рухавік серыі D.

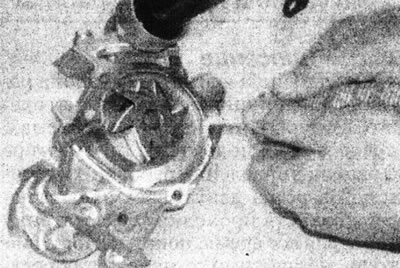

9.18d. Вырабіце палоску герметыка на кантактную паверхню вадзяной помпы - рухавік серыі D.
19. Усталюйце помпу на мантажныя загваздкі ў блоку цыліндраў, затым устаўце ніты і зацісніце іх надзейна.
20. Далей робіце ўстаноўку ў зваротным зняцці парадку, надаючы ўвагу наступнаму:
- Усталюеце і нацягніце зубчасты прывадны рамень (гл. Раздзел 2В).
- У заключэнне, запоўніце сістэму астуджэння як апісана ў Раздзеле 1.
Рухавікі серыі Е
Нататка: Пры ўсталёўцы запатрабуецца падыходны герметык.
Зняцце
21. Адлучыце ад акумулятара адмоўны провад, затым зліце вадкасць з сістэмы астуджэння (гл. Раздзел 1).
22. Зніміце зубчасты прывадны рамень (Раздзел 2С).

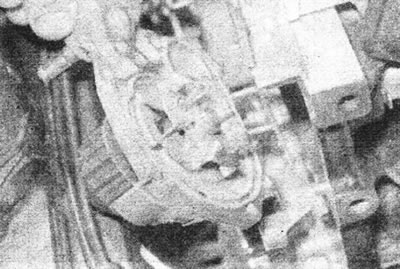

23. Адмацуйце вадзяную помпу ад блока цыліндраў (гл. ілюстрацыі).

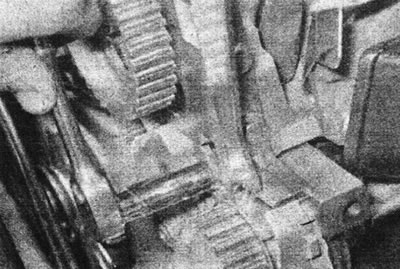

9.23а. Адкруціце балты мацавання...
9.23b.... і выміце вадзяную помпу - рухавік серыі Е.
Калі помпа не здымаецца, прыстукніце па ім кіянкай.
Ўстаноўка
24. Ачысціце якія сумяшчаюцца паверхні вадзяной помпы і блока цыліндраў, затым вырабіце палоску герметыка шырынёй 0.6 - 1.0 мм па ўнутраным перыметры паверхні ўшчыльнення помпы (гл. ілюстрацыю).

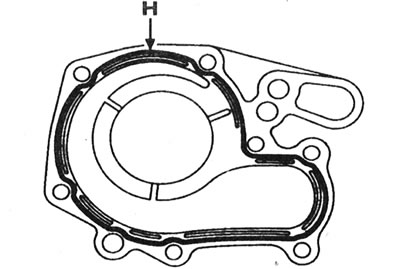

9.24. Пры ўсталёўцы вадзяной помпы вырабіце палоску герметыка (Н) - рухавікі серыі Е.
25. Усталюйце вадзяную помпу на блок цыліндраў, затым устаўце балты і зацісніце іх раўнамерна.
26. Усталюйце зубчасты рамень (гл. Раздзел 2С). У заключэнне, запоўніце і прапампуйце сістэму астуджэння як апісана ў Раздзеле 1.
Рухавікі серыі F
Нататка: Пры ўсталёўцы запатрабуецца новая пракладка.
Зняцце
27. Адлучыце ад акумулятара адмоўны провад, затым зліце вадкасць з сістэмы астуджэння (гл. Раздзел 1).
28. Зніміце прывадны рамень генератара (Раздзел 1) і сам генератар (Раздзел 5А). Каб палепшыць доступ, зніміце правую фару (гл. Главу 7 Раздзела 12).
29. Адкруціце тры ніта і зніміце шкіў вадзяной помпы (гл. ілюстрацыю).

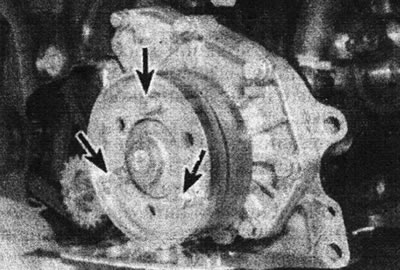

9.29. Ніты мацавання шківа вадзяной помпы (адзначаны стрэлкамі) - рухавік серыі F.
30. Адкруціце ніты, якія мацуюць вадзяную помпу да блока цыліндраў, і зніміце помпу (гл. ілюстрацыю).

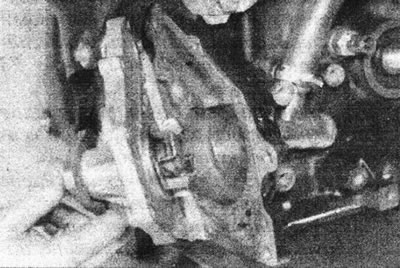

9.30. Зніміце вадзяную помпу - рухавік серыі F.
Калі зрабіць гэта не ўдаецца, прыстукніце па ім кіянкай. Выдаліце пракладку.
Ўстаноўка
31. Вырабляйце ўстаноўку ў зваротным парадку, выкарыстоўваючы новую пракладку. Усталюеце прывадны рамень генератара. Запоўніце і прапампуйце сістэму астуджэння як апісана ў Раздзеле 1.
