Нататка: Пры ўсталёўцы можа запатрабавацца новае колцавае ўшчыльненне тэрмастата - гл. тэкст.
1. На рухавіку серыі З тэрмастат знаходзіцца ў канцы верхняга шланга радыятара (у вадзяной помпы) і ўтрымліваецца хамутом мацавання шланга.
2. На рухавіках серый D і Е тэрмастат знаходзіцца ў які адводзіць патрубку галоўкі блока цыліндраў, на левым боку рухавіка (гл. ілюстрацыю).

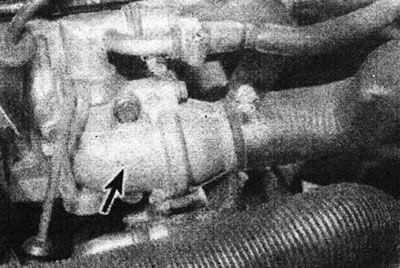

5.2. На рухавіках серыі Е тэрмастат знаходзіцца ў які адводзіць патрубку галоўкі блока цыліндраў (адзначаны стрэлкай).
3. На рухавіках серыі F тэрмастат знаходзіцца ў кажусе, прымацаваным нітамі да левай сценкі галоўкі блока цыліндраў, пад вечкам размеркавальніка. Каб палепшыць доступ, зніміце вечка размеркавальніка і паветраны фільтр або впускной паветравод.
Зняцце
4. Часткова зліце вадкасць з сістэмы астуджэння (гл. Раздзел 1), так каб яе ўзровень апусціўся ніжэй за тэрмастат.
5. Дзе неабходна, прыслабце хамут і адлучыце шланг ад вечка тэрмастата (гл. ілюстрацыю).

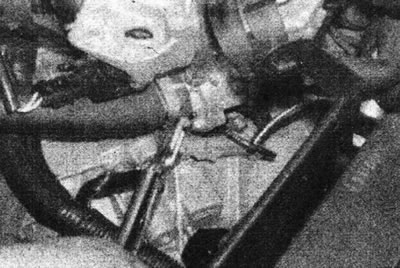

5.5. Распусціце хамут, які мацуе шланг да вечка тэрмастата - рухавік серыі D.
6. На рухавіках серыі З выміце тэрмастат са шланга (гл. ілюстрацыю).

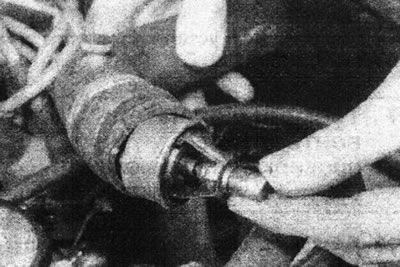

5.6. Зніміце тэрмастат з верхняга шланга -рухавік серыі З.
7. На рухавіках серыі D адмацуйце зборку тэрмастата/вечка яго кажуха (яны складаюць нераздымны вузел). Выдаліце колцавае ўшчыльненне.
8. На рухавіках серый Е і F адмацуеце вечка і зніміце тэрмастат, затым зніміце колцавае ўшчыльненне (гл. ілюстрацыі).

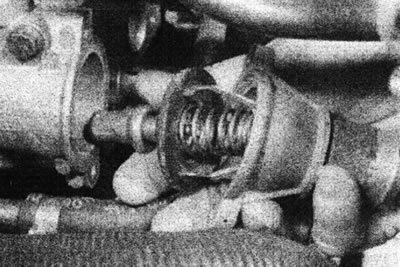

5.8а. Зніміце тэрмастат - рухавік серыі Е.

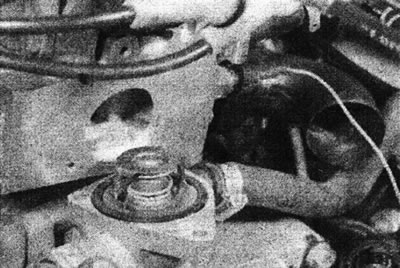

5.8b. Зніміце тэрмастат - рухавік серыі F.
Праверка спраўнасці
9. Каб праверыць спраўнасць тэрмастата, падвесьце кампанент на кавалку шпагату ў кантэйнеры з халоднай вадой і пагрузіце туды ж тэрмометр. Нагрэйце ваду і вызначыце тэмпературу, пры якой тэрмастат пачынае адчыняцца. Працягвайце награваць ваду, пакуль тэрмастат не адкрыецца цалкам, затым выміце яго з вады.
10. Тэмпература, пры якой тэрмастат павінен пачаць адчыняцца, паказана на самім кампаненце. Калі ён не пачынае адчыняцца пры гэтай тэмпературы, не адчыняецца цалкам у кіпячай вадзе або не зачыняецца цалкам пасля вымання з вады, тэрмастат неабходна замяніць.
Ўстаноўка
11. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці, надаючы ўвагу наступнаму (гл. ілюстрацыю):

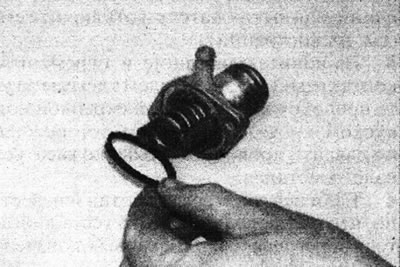

5.11. Усталюйце новае колцавае ўшчыльненне на зборку тэрмастата/вечка яго кажуха - рухавік серыі D.
- Дзе маецца, заменіце колцавае ўшчыльненне.
- На рухавіках серыі З пераканайцеся, што перепускное адтуліну тэрмастата патрапіла ў пазу на канцы патрубка вадзяной помпы.
- У заключэнне, запоўніце сістэму астуджэння (гл. Раздзел 1).
