Агульнае апісанне
1. Кожны раз пры замене лямпаў кіруйцеся наступнымі пунктамі.
- Адлучыце ад акумулятара адмоўны провад.
- Памятайце, што калі ліхтар выключаны нядаўна, лямпа будзе моцна нагрэтая.
- Заўсёды правярайце кантакты лямпы і-ці трымальніка (дзе ёсць). Выдаляйце з іх карозію ці бруд.
- Новая лямпа павінна быць чыстай і той жа магутнасці, што і старая; гэта асабліва датычыцца лямпаў фары.
Лямпы фары
Зняцце
2. Працуючы ў маторным адсеку, сцісніце фіксатары і зніміце пластыкавае вечка з задняй часткі фары.

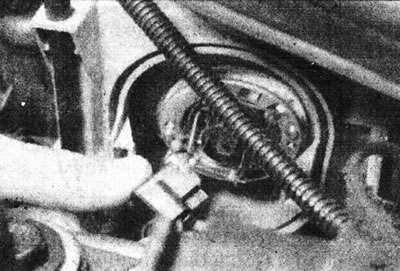

3. Адлучыце электраправодку ад задняй лямпы (гл. ілюстрацыю).
7.3. Адлучыце электраправодку ад лямпы фары.

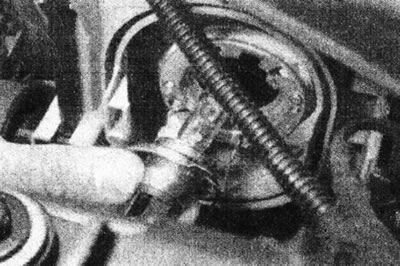

4. Выпусціце спружынны клямар лямпы. Вазьміце лямпу за кантакты і акуратна выміце з блока фары (гл. ілюстрацыю).
7.4. Выдаліце лямпу з фары.
Ўстаноўка
5. Перад усталёўкай новай лямпы працярыце яе тканінай.
6. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці. Звярніце ўвагу, што абліцоўванне фары ўсталёўваецца прарэзам для электраправодкі ўніз.
Пярэдні габарыт
Зняцце
7. Працуючы ў маторным адсеку, сцісніце фіксатары, і зніміце пластыкавае вечка з задняй часткі фары.
8. Адлучыце электраправодку ад патрона габарытнага ліхтара.

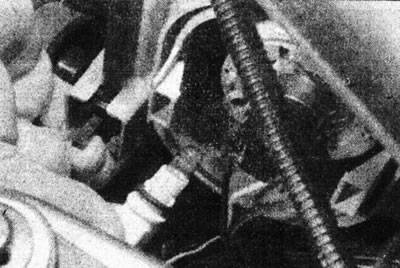

9. Павярніце патрон супраць гадзіннікавай стрэлкі, і зніміце яго з фары (гл. ілюстрацыю).
7.9. Зніміце патрон габарытнага ліхтара.
10. Лямпа проста выцягваецца з патрона (гл. ілюстрацыю).

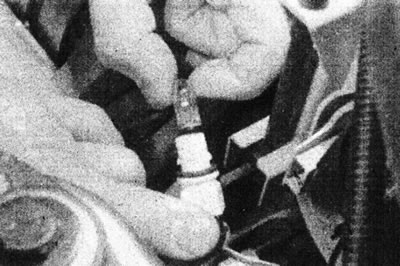

7.10. Выдаліце лямпу габарытнага ліхтара з патрона.
Ўстаноўка
11. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці, надаючы ўвагу наступнаму.
12. Праверце стан гумовага ўшчыльняльніка на задняй частцы патрона і правільнасць яго ўстаноўкі.
13. Усталюйце абліцоўванне фары прарэзам для электраправодкі ўніз.
Пярэдні паказальнік павароту
Зняцце
14. Калі да патрона можна дабрацца з маторнага адсека, павярніце яго супраць гадзіннікавай стрэлкі на чвэрць абарачэння, затым выміце (гл. ілюстрацыю).
7.14. Зніміце лямпу пярэдняга паказальніка павароту - мадэль "Phase 3".
15. У адваротным выпадку зніміце блок ліхтара як апісана ў Главе 9, затым павярніце патрон супраць гадзіннікавай стрэлкі і зніміце яго (гл. ілюстрацыю).

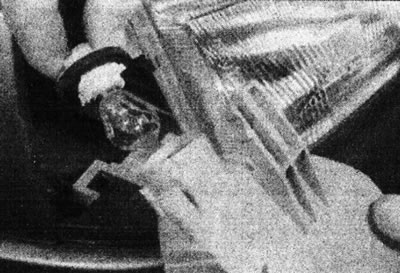

7.15. Зніміце лямпу пярэдняга паказальніка павароту - мадэль "Phase 1".
16. Лямпа проста ўстаўлена ў патрон.
Ўстаноўка
17. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
Бакавы паўторнік пярэдняга паказальніка павароту
Зняцце

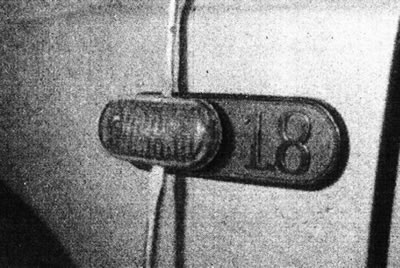

18. Акуратна выміце ліхтар з пласціны аздаблення на пярэднім крыле, або з панэлі крыла (гл. ілюстрацыю).
7.18. Аддзяліце бакавы паўторнік паказальніка павароту...
19. Павярніце патрон супраць гадзіннікавай стрэлкі, і выміце яго з ліхтара (гл. ілюстрацыю).
7.19. ...зніміце патрон...

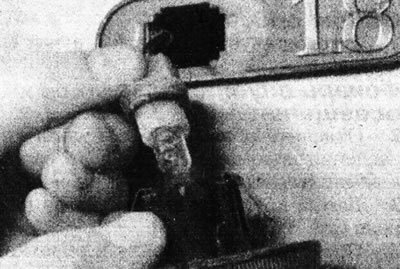

20. Лямпа проста ўстаўлена ў патрон (гл. ілюстрацыю).

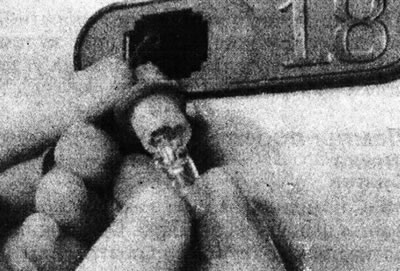

7.20. ...і выміце лямпу.
Ўстаноўка
21. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
Пярэдняя противотуманная фара
Зняцце
22. Адкруціце два шрубы мацавання, і зніміце фару з пярэдняга бампера (гл. ілюстрацыю).
7.22. Адкруціце шрубы мацавання перадпакоя противотуманной фары.
23. Адлучыце электраправодку (гл. ілюстрацыю).
7.23. Адлучыце электраправодку ад противотуманной фары.
24. Павярніце пластыкавае вечка супраць гадзіннікавай стрэлкі, і зніміце яе з задняй часткі ліхтара.
25. Адключыце праводку ад задняй лямпы.
26. Выпусціце спружынную клямар, затым схапіце лямпу за кантакты і акуратна выміце яе з ліхтара (гл. ілюстрацыю).

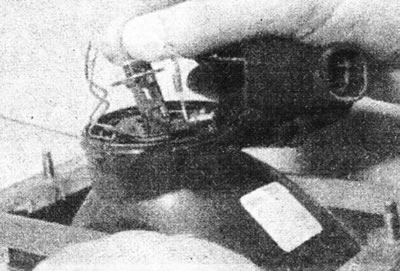

7.26. Выдаліце лямпу з перадпакоя противотуманной фары.
Ўстаноўка
27. Перад усталёўкай новай лямпы працярыце яе тканінай.
28. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
Блок задніх ліхтароў
Зняцце

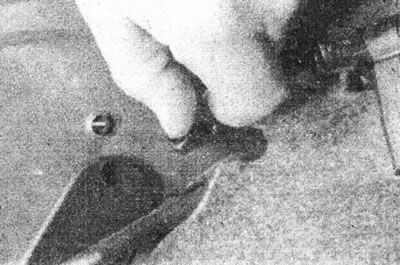

29. Адкрыйце дзверы багажнага адсека, і адкруціце крапежную гайку блока задніх ліхтароў (гл. ілюстрацыю).
7.29. Адкруціце крапежную гайку блока задніх ліхтароў.
30. Нахіліце блок ліхтароў, і зніміце яго. Адлучыце электраправодку.
31. Сцісніце крапежныя клямкі і выміце трымальнік лямпаў з задняй часткі блока ліхтароў (гл. ілюстрацыі).

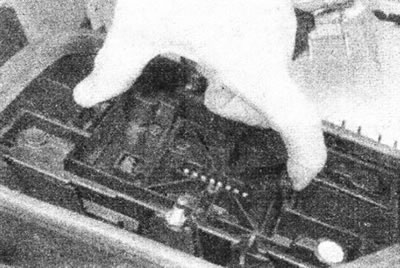

7.31а. Сцісніце крапежныя клямкі...

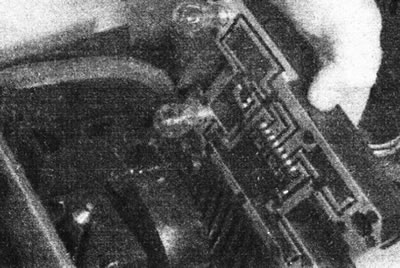

7.31b....і зніміце трымальнік лямпаў з блока задніх ліхтароў.
32. Лямпа проста выцягваецца з трымальніка.
Ўстаноўка
33. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
Верхні ліхтар стоп-сігналу
Зняцце

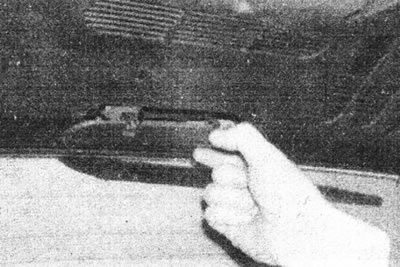

34. Адкрыйце дзверы багажнага адсека, і адцісніце абліцоўванне ад панэлі аздаблення дзвярэй багажнага адсека (гл. ілюстрацыю).

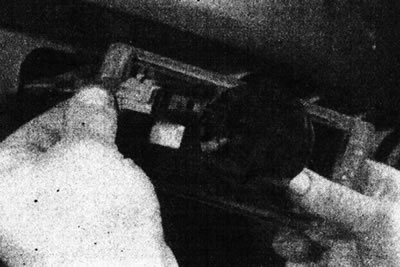

7.34. Зніміце вечка верхняга ліхтара стоп-сігналу з панэлі аздаблення дзвярэй багажнага адсека.
35. Націсніце на дзве крапежныя клямкі, і аддзеліце трымальнік лямпаў ад блока ліхтароў (гл. ілюстрацыю).

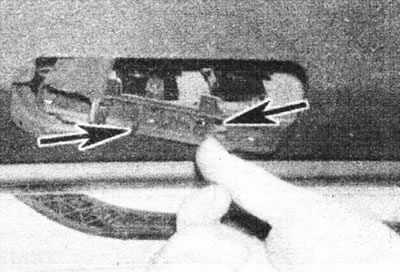

7.35. Націсніце на крапежныя клямкі (адзначаны стрэлкамі) і вызваліце патрон.
36. Тры лямпы проста выцягваюцца з трымальніка (гл. ілюстрацыю).

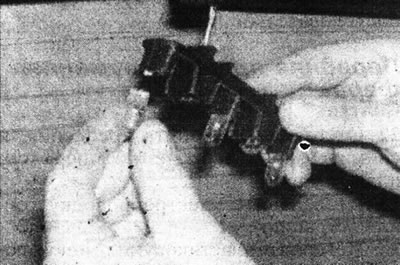

7.36. Упіхніце лямпу ў патрон.
Ўстаноўка
37. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці, але сачыце за тым, каб не пашкодзіць лямпы пры іх усталёўцы ў патрон.
Лямпы падсветкі нумарнога знака
Зняцце

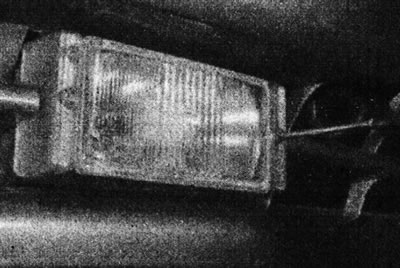

38. З дапамогай адвёрткі акуратна адцісніце ліхтар з бампера. Адлучыце электраправодку (гл. ілюстрацыю).

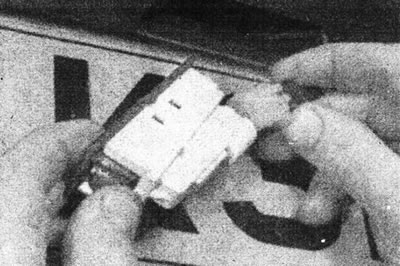

7.38. Зніміце ліхтар падсвятлення нумарнога знака і адлучыце электраправодку.
39. Развядзіце фіксатары і аддзеліце рассейвальнік ад ліхтара (гл. ілюстрацыю).

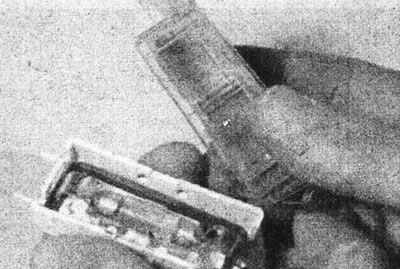

7.39. Аддзяліце рассейвальнік, каб атрымаць доступ да лямпы.
40. Выміце лямпу.
Ўстаноўка
41. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці. Упэўніцеся, што гумовы ўшчыльняльнік усталяваны правільна.
