Выключальнікі — зняцце і ўстаноўка (Renault Clio 1)

Змест: Выключальнік запальвання 🠛 Камбінаваны перамыкач…🠛 Перамыкач абмывальніка/ачышчальніка…🠛 Блок камбінаванага перамыкача 🠛 Дыстанцыйны перамыкач аўтамагнітолы 🠛 Перамыкачы ў прыборнай панэлі 🠛 Рэгулятар напрамкі светлавога промня…🠛 Рэгулятар асветленасці шчытка…🠛 Перамыкачы кіравання цэнтральным…🠛 Перамыкачы кіравання электрычным…🠛 Выключальнікі падсветкі салона 🠛 Выключальнік падсветкі багажніка 🠛 Выключальнік падсветкі бардачка 🠛 Выключальнік ліхтара для чытання…🠛

Выключальнік запальвання

Зняцце

1. Адлучыце ад акумулятара адмоўны провад.

2. Зніміце кажухі вала рулявой калонкі.

3. Адлучыце электраправодку ад выключальніка запальвання (гл. ілюстрацыю).

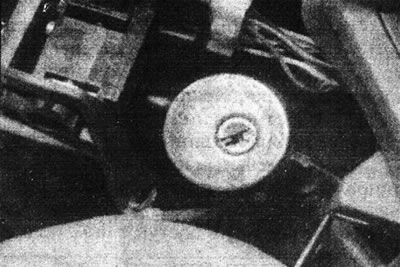

6.3. Адлучыце электраправодку ад замка запальвання.

Калі неабходна, апусціце прыборную панэль са боку кіроўцы, каб атрымаць доступ.

4. Устаўце ключ запальвання ў выключальнік, і павярніце яго ў становішча "М" (або "3").

5. Ззаду выключальніка з дапамогай кантавага фігурнага ключа адкруціце шрубу з патаемнай галоўкай, які мацуе зборку выключальніка да рулявой калонкі (гл. ілюстрацыю).

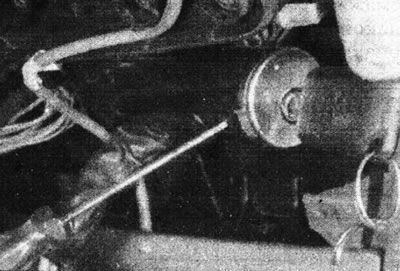

6.5. Адкруціце шрубу мацавання замка запальвання.

6. З дапамогай адвёрткі націсніце крапежны клямар у ніжняй частцы выключальніка, затым адлучыце зборку ад рулявой калонкі. Прапусціце праводку праз рулявую калонку (гл. ілюстрацыі).

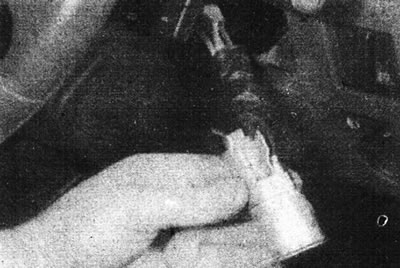

6.6а. Націсніце фіксатар замка запальвання.

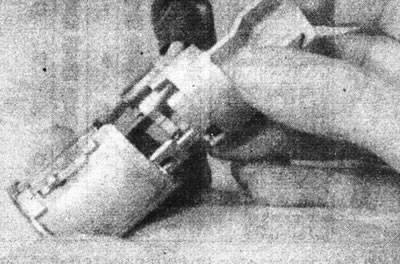

6.6b. Выдаліце замак запальвання.

7. Каб аддзяліць выключальнік ад зборкі замка, адкруціце два шрубы мацавання на задняй частцы кажуха, і зніміце задняе вечка. Цяпер выключальнік можна атрымаць з замка (гл. ілюстрацыі).

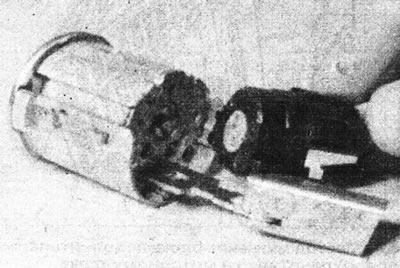

6.7а. Зніміце задняе вечка замка запальвання...

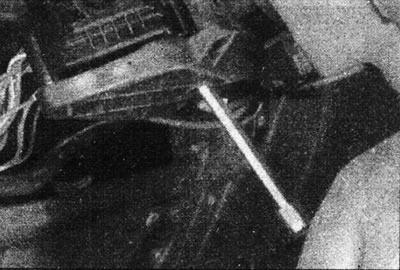

6.7b....і выдаліце выключальнік з замка.

Ўстаноўка

8. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці, надаючы ўвагу наступнаму.

9. Пры ўсталёўцы выключальніка ў зборку замка, пераканайцеся, што блакавальныя выступы на замку ўвайшлі ў прарэзы ў выключальніку. Звярніце ўвагу, што выключальнік можна ўсталяваць толькі ў адным становішчы.

10. Правільна пракладзяце праводку выключальніка як адзначана перад здыманнем.

Камбінаваны перамыкач асвятлення/паказальніка павароту/гукавога сігналу

Зняцце

11. Адлучыце ад акумулятара адмоўны провад.

12. Зніміце кажухі вала рулявой калонкі.

13. Адкруціце два шрубы мацавання знізу, і зніміце выключальнік з рулявой калонкі (гл. ілюстрацыю).

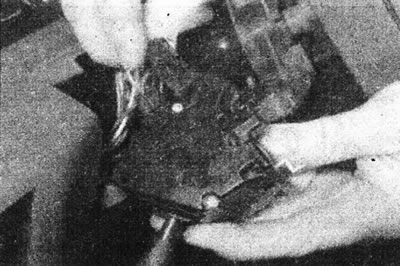

6.13. Адкруціце шрубы мацавання...

14. Адключыце злучальнікі, і выдаліце выключальнік (гл. ілюстрацыю).

6.14. ...затым адключыце злучальнікі і дастаньце камбінаваны перамыкач.

Ўстаноўка

15. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.

Перамыкач абмывальніка/ачышчальніка шкла

16. Дзейнічайце як толькі апісана для камбінаванага перамыкача асвятлення/паказальніка павароту/гукавога сігналу.

Блок камбінаванага перамыкача

Зняцце

17. Зніміце рулявое кола як апісана ў Раздзеле 10.

18. Дзейнічайце як апісана ў пунктах 11 і 12.

19. Адключыце злучальнікі ад выключальнікаў.

20. Дзе неабходна, ссуньце дыстанцыйны выключальнік аўтамагнітолы з кранштэйна на камбінаваным перамыкачу.

21. Прыслабце шрубу заціску ўверсе перамыкача, затым зніміце зборку з рулявой калонкі (гл. ілюстрацыі).

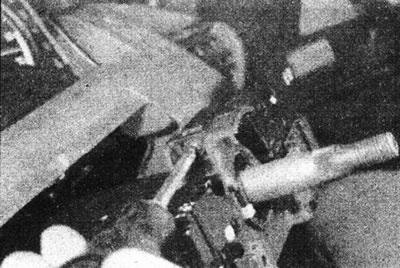

6.21а. Прыслабце шруба заціску...

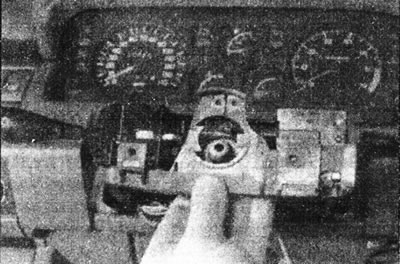

6.21b....і зніміце зборку камбінаванага перамыкача.

Ўстаноўка

22. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці. Усталюйце рулявое кола як апісана ў Раздзеле 10.

Дыстанцыйны перамыкач аўтамагнітолы

Зняцце

23. Адключыце ад акумулятара адмоўны провад.

24. Зніміце аўтамагнітолу. Адлучыце электраправодку ад дыстанцыйнага перамыкача (гл. ілюстрацыю).

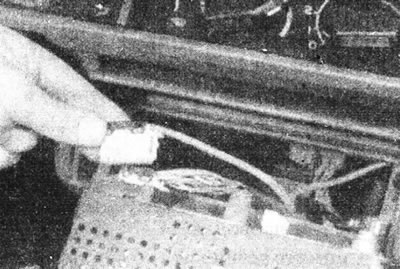

6.24. Адлучыце праводку дыстанцыйнага перамыкача ад аўтамагнітолы.

25. Зніміце кажухі рулявой калонкі.

26. Ссуньце перамыкач з кранштэйна на зборцы камбінаванага перамыкача (гл. ілюстрацыю).

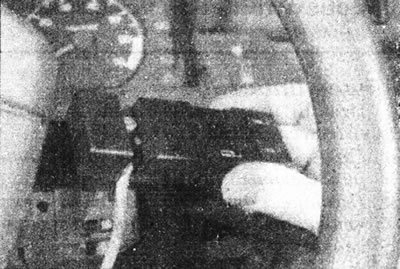

6.26. Зніміце дыстанцыйны перамыкач аўтамагнітолы.

27. Прапусціце праводку праз панэль, і зніміце перамыкач.

Ўстаноўка

28. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці, надаючы ўвагу наступнаму.

29. Усталюйце аўтамагнітолу.

30. Пераканайцеся, што электраправодка пракладзена як было адзначана падчас зняцця.

31. Не заціскайце цалкам шруба выключальніка, пакуль не ўсталюеце кажухі рулявой калонкі.

Перамыкачы ў прыборнай панэлі

Зняцце

32. Адлучыце ад акумулятара адмоўны провад.

33. З дапамогай двух адвёртак акуратна вызваліце перамыкач ад панэлі, не пашкодзіце аздабленне (гл. ілюстрацыю).

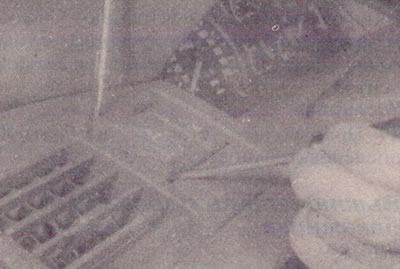

6.33. Выміце перамыкач з прыборнай панэлі.

34. Выміце перамыкач з панэлі і адключыце электраправодку.

Ўстаноўка

35. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.

Рэгулятар напрамкі светлавога промня фар

36. Глядзіце Кіраўнік 11.

Рэгулятар асветленасці шчытка прыбораў

Зняцце

37. Адключыце ад акумулятара адмоўны провад.

38. З дапамогай адвёрткі акуратна адцісніце рэгулятар ад панэлі, не пашкодзіце аздабленне (гл. ілюстрацыю).

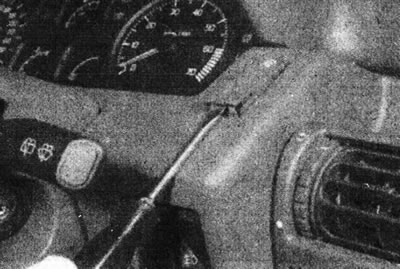

6.38. Адцісніце рэгулятар асветленасці з панэлі...

39. Выміце рэгулятар з панэлі, і адлучыце электраправодку (гл. ілюстрацыю).

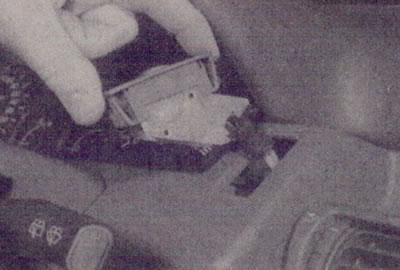

6.39. ...затым выміце яго і адлучыце электраправодку.

Ўстаноўка

40. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.

Перамыкачы кіравання цэнтральным замкам

41. Глядзіце Раздзел 11, Кіраўнік 16.

Перамыкачы кіравання электрычным шклопад'ёмнікам

42. Глядзіце Раздзел 11, Кіраўнік 17.

Выключальнікі падсветкі салона

Зняцце

43. Выключальнікі ўсталяваны ў стойках перадпакояў дзверы.

44. Адключыце ад акумулятара адмоўны провад.

45. Зніміце гумовы кажух з выключальніка (гл. ілюстрацыю).

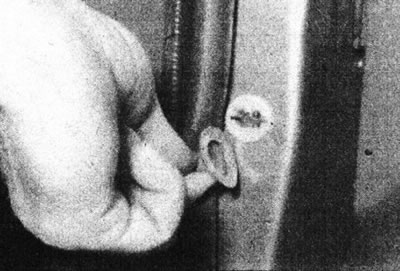

6.45. Зніміце гумовую абалонку з выключальніка падсвятлення салона...

46. Акуратна аддзеліце выключальнік ад стойкі дзвярэй, і адключыце ад яго электраправодку (гл. ілюстрацыю).

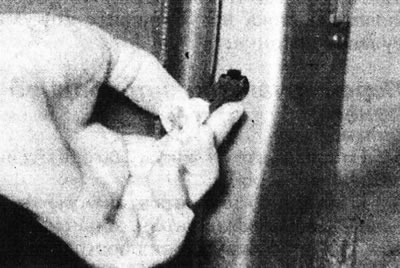

6.46. ...затым выміце выключальнік з стойкі дзвярэй.

Сачыце затым, каб электраправодка не ўпала ўнутр стойкі, прымацуеце яе ліпкай стужкай.

Ўстаноўка

47. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.

Выключальнік падсветкі багажніка

Зняцце

48. Адключыце ад акумулятара адмоўны провад.

49. Адкрыйце дзверы багажнага адсека. Аддзяліце аздабленне з правага боку багажнага адсека, каб атрымаць доступ да выключальніка.

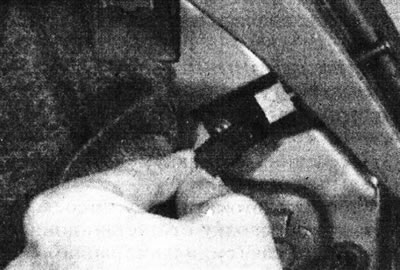

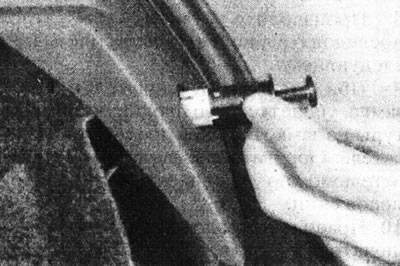

50. Адключыце злучальнік электраправодкі ад выключальніка (гл. ілюстрацыю).
