Прымач дыстанцыйнага кіравання
Зняцце
1. Адлучыце ад акумулятара адмоўны провад.
2. Акуратна захопіце пярэднюю частку блока прымача і выведзіце яго з працоўнага становішча ў пульце кіравання люкам (гл. ілюстрацыю).

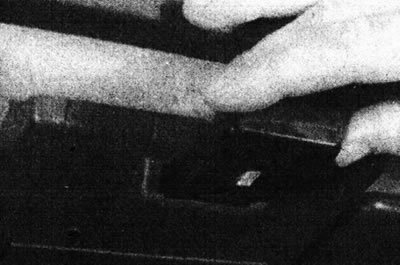

16.2. Выміце прымач дыстанцыйнага кіравання цэнтральным замкам.
3. Адключыце злучальнік электраправодкі і зніміце блок.
Ўстаноўка
4. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
Кіруючы выключальнік дзвярэй кіроўцы
5. Выключальнік уманціраваны ў зборку матора і не можа быць выдалены незалежна.
Выключальнік, усталяваны ў цэнтральным пульце
Зняцце
6. Вывядзіце з цэнтральнага пульта попельніцу і яе кажух (гл. ілюстрацыю).

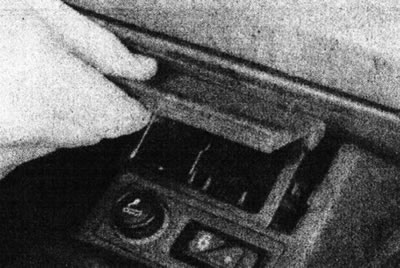

16.6. Выміце кажух попельніцы з цэнтральнага пульта.
Працуючы праз праём, выштурхніце мантажную пласціну выключальніка/прыпальвальніка.
7. Адключыце ад выключальніка злучальнікі, затым выштурхніце выключальнік праз верхнюю частку панэлі (гл. ілюстрацыю).

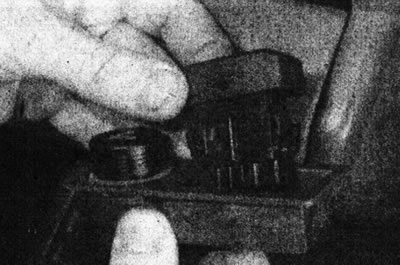

16.7. Зніміце з цэнтральнага пульта выключальнік цэнтральнага замка.
Ўстаноўка
8. Вырабляйце ўстаноўку ў зваротным парадку.
Матор замка перадпакояў дзверы
Зняцце
9. Зніміце замак як апісана ў Кіраўніку 12. Зніміце клямку, якая мацуе якая прыводзіць цягу замка да цягі матора і рычагу замка (гл. ілюстрацыю).

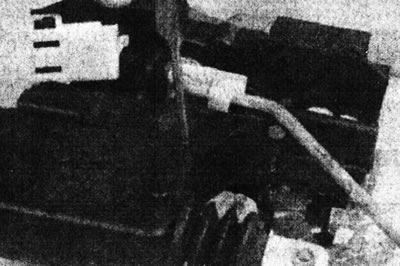

16.9. Зніміце клямку, якая мацуе якая прыводзіць цягу замка да цягі матора і рычагу - шруба мацавання матора адзначаны стрэлкай.
10. Зніміце шрубу, які мацуе матор да зборкі замка, затым выміце матор.
Ўстаноўка
11. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
Матор замка задняй дзверы
Зняцце
12. Зніміце замак (гл. Главу 12).
13. З дапамогай падыходнага мысліка выцесніце цыліндрычны штыфт, які мацуе матор да зборкі замка (гл. ілюстрацыю).

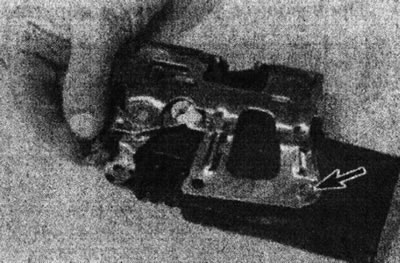

16.13. Выцесніце цыліндрычны штыфт, які мацуе матор цэнтральнага замка да зборкі замка задняй дзверы.
14. Адлучыце працоўны рычаг матора ад замка, затым акуратна выведзіце матор з усталявальнай рэйкі на зборцы замка.
Ўстаноўка
15. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
Матор замка дзвярэй багажнага адсека
Зняцце
16. Адлучыце ад акумулятара адмоўны провад.
17. Адкрыйце дзверы багажнага адсека. Выпусціце фіксатары (пераважна выкарыстоўваць прыдатную раздвоеную прыладу) і зніміце панэль унутранага аздаблення дзвярэй.
18. Працуючы ў праёме дзвярэй багажнага адсека аддзеліце цягу матора ад замка.
19. Зніміце шрубу, які мацуе матор да дзвярэй багажнага адсека. Адцісніце фіксатар, імкнучыся не пашкодзіць матор ці дзверы (гл. ілюстрацыю).

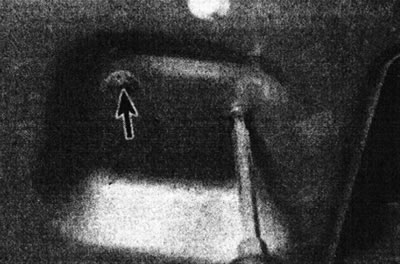

16.19. Зніміце шрубу мацавання матора цэнтральнага замка да дзвярэй багажнага адсека - фіксатар адзначаны стрэлкай.
20. Выміце матор з дзвярэй і адключыце злучальнік электраправодкі (гл. ілюстрацыю).

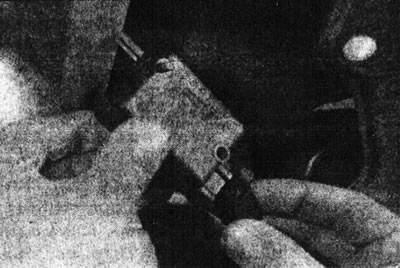

16.20. Зніміце матор цэнтральнага замка з дзвярэй багажнага адсека.
Ўстаноўка
21. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
