Унутраная ручка прывада дзвярнога замка
Зняцце
1. Зніміце шрубу, які мацуе ўнутраную ручку прывада замка да дзвярэй, затым выміце ручку і адлучыце ад яе якая прыводзіць цягу, выпусціўшы крапежную клямку (гл. ілюстрацыі).

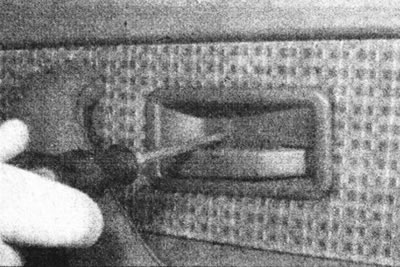

12.1а. Зніміце шрубу мацавання ўнутранай ручкі прывада замка...

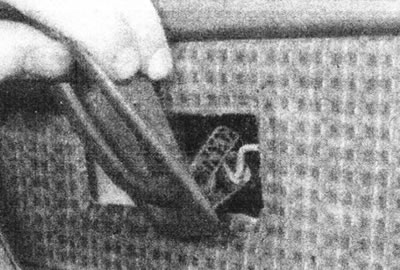

12.1b.... затым адлучыце прыводную цягу
2. Выміце ручку з дзвярэй.
Ўстаноўка
3. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
Вонкавая ручка перадпакояў дзверы
Зняцце
4. Зніміце панэль аздаблення дзвярэй.
5. Працуючы ўсярэдзіне дзвярэй, выпусціце клямкі і аддзеліце якая прыводзіць цягу вонкавай ручкі ад замка і ручкі.
6. Адкруціце ў праёме дзвярэй дзве крапежныя гайкі знешняй ручкі (гл. ілюстрацыю), затым нахіліце ручку і зніміце яе.

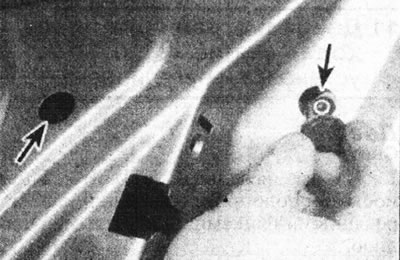

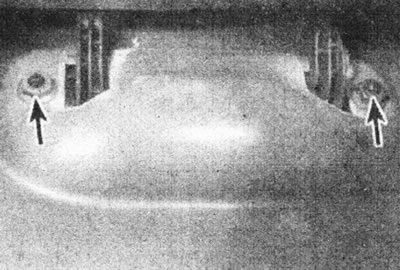

12.6. Крапежныя гайкі вонкавай ручкі перадпакояў дзверы (адзначаны стрэлкамі).
Ўстаноўка
7. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
Вонкавая ручка задняй дзверы
Зняцце
8. Зніміце панэль аздаблення дзвярэй.
9. Зніміце дзвярны замак як апісана ніжэй у гэтым раздзеле.
10. Акуратна адцісніце адвёрткай дзве пластыкавыя заглушкі з дзвярэй каб атрымаць доступ да крапежных гаек знешняй ручкі (гл. ілюстрацыю).
12.10. Крапежная гайка знешняй ручкі задняй дзверы (адзначана стрэлкай).
11. Працуючы ўсярэдзіне дзвярэй, выпусціце крапежны клямар і адлучыце якая прыводзіць цягу ад вонкавай ручкі.
12. Адкруціце дзве крапежных гайкі знешняй ручкі ў праёме дзвярэй, затым нахіліце ручку і зніміце яе.
Ўстаноўка
13. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
Замак пярэдніх дзвярэй
Зняцце
14. Зніміце панэль аздаблення дзвярэй.
15. Працуючы ўсярэдзіне дзвярэй, выпусціце крапежныя клямкі і адлучыце ад замка якія прыводзяць цягі вонкавай ручкі, цыліндру замка і кнопкі замка. Выміце з дзвярэй кнопку замка і яе якая прыводзіць цягу.
16. На мадэлях, абсталяваных цэнтральным замкам, адлучыце ад акумулятара адмоўны провад і адключыце ад матора замка злучальнікі электраправодкі (гл. ілюстрацыю).

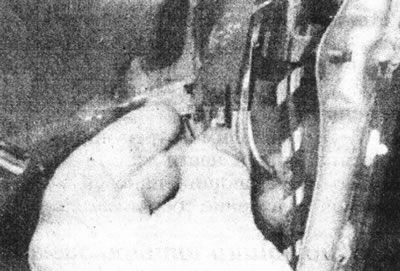

12.16. Адключыце злучальнікі матора замка дзвярэй кіроўцы.
17. Адкруціце з задняга краю дзвярэй тры шрубы замка і выдаліце шайбы.
18. Выміце праз праём дзвярэй зборку замка разам з якая прыводзіць цягай унутранай ручкі прывада замка (гл. ілюстрацыю).

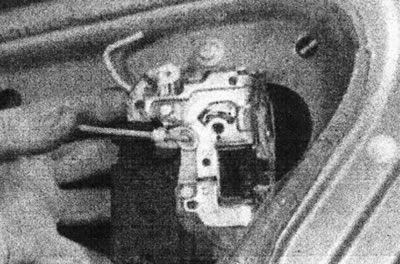

12.18. Зніміце замак перадпакояў дзверы.
Ўстаноўка
19. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
Замак задняй дзверы
Зняцце
20. Зніміце панэль аздаблення дзвярэй.
21. Працуючы ўнутры дзвярэй, выпусціце крапежныя клямкі, і раздыма знешняя ручка і прыводзяць цягі кнопкі замка ад замка.
22. На мадэлях, абсталяваных цэнтральным замкам, адлучыце ад акумулятара адмоўны провад і адключыце злучальнік электраправодкі ад матора замка (гл. ілюстрацыю).

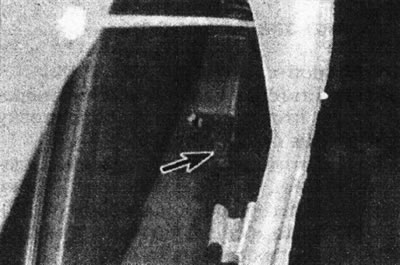

12.22. Адключыце злучальнік электраправодкі (адзначаны стрэлкай) матора замка.
23. У задняга краю дзвярэй адкруціце тры шрубы мацавання замка і выдаліце шайбы (гл. ілюстрацыю).

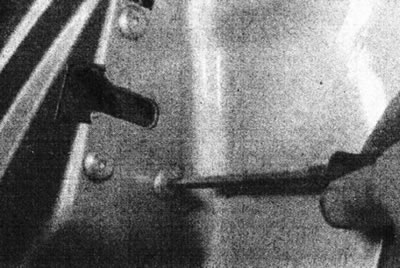

12.23. Адкруціце шрубу мацавання замка задняй дзверы.
24. Працуючы ўсярэдзіне дзвярэй, выміце зборку замка разам з якая прыводзіць цягай унутранай ручкі (гл. ілюстрацыю).

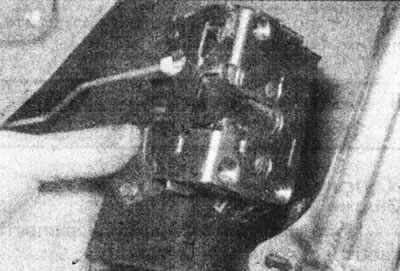

12.24. Выміце замак з задняй дзверы.
Ўстаноўка
25. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
Цыліндр замка пярэдніх дзвярэй
Зняцце
26. Зніміце панэль аздаблення салона дзвярэй.
27. Працуючы ўсярэдзіне дзвярэй, адлучыце якая прыводзіць цягу ад цыліндру замка.
28. Ссуньце металічную крапежную клямку ад цыліндра замка, затым выміце цыліндр (гл. ілюстрацыі).

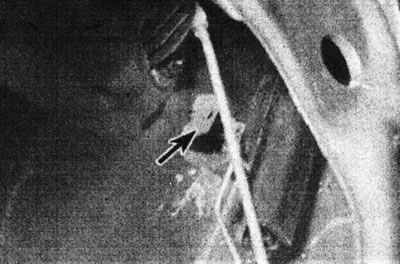

12.28а. Зніміце металічную крапежную клямку (адзначана стрэлкай)...

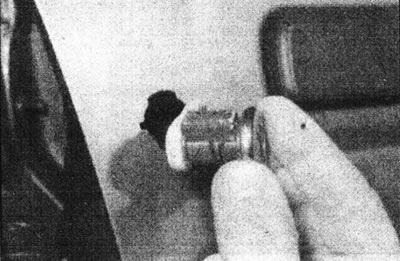

12.28b.... і выміце цыліндр замка.
Ўстаноўка
29. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці, надаючы ўвагу наступнаму.
30. Пры ўсталёўцы цыліндру замка, пераканайцеся, што выступы на яго зборцы патрапілі ў адпаведныя прарэзы ў панэлі дзвярэй.
31. Усталюеце панэль аздаблення дзвярэй.
Ударная пласціна замка
Зняцце
32. Ударная пласціна замка прымацаваная да стойкі кузава.
33. Перад здыманнем пласціны, адзначце яе становішча, каб потым пласціну можна было ўстанавіць у тое ж самае становішча.
34. Каб зняць пласціну, проста адкруціце шрубу мацавання, выкарыстоўваючы прыдатны кантавы фігурны перахаднік.
Ўстаноўка
35. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці. Калі неабходна, адрэгулюйце становішча ўдарнай пласціны, каб дамагчыся лёгкага зачынення дзвярэй.
Кампаненты цэнтральнага замка
36. Глядзіце Главу 16.
