Кампаненты замка дзвярэй багажнага адсека — зняцце і ўстаноўка (Renault Clio 1)

Замак

Зняцце

1. Адкрыйце дзверы багажнага адсека, затым акуратна зніміце панэль яе аздаблення. Калі неабходна, выпусціце фіксатары панэлі аздаблення, выкарыстоўваючы прыдатную раздвоеную прыладу.

2. Адкруціце два шрубы мацавання замка і выдаліце шайбы (гл. ілюстрацыю).



Зніміце замак з дзвярэй. Павярніце замак як патрабуецца, каб адлучыць якая прыводзіць цягу.

Ўстаноўка

3. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.

Зборка цыліндру замка

Зняцце

4. Зніміце панэль аздаблення дзвярэй як апісана ў пункце 1.

5 Прасуньце руку ў праём дзвярэй і выпусціце крапежныя клямкі. Адлучыце ад зборкі цыліндру замка якая прыводзіць цягу замка і (дзе ёсць) цягу матора цэнтральнага замка.

6. Адлучыце дрэнажны шланг ад ніжняга краю дзвярэй.

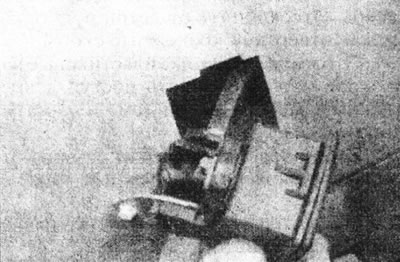

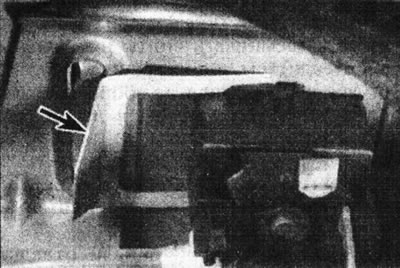

7. Зніміце металічную крапежную клямар з задняй часткі цыліндру замка, затым выміце зборку цыліндру з дзвярэй (гл. ілюстрацыі).

Ўстаноўка

8. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці. Пераканайцеся, што абодва канцы дрэнажнага шланга прымацаваны надзейна.

Ударная пласціна замка

Зняцце

9. Ударная пласціна замка прымацаваная да ніжняй панэлі кузава.

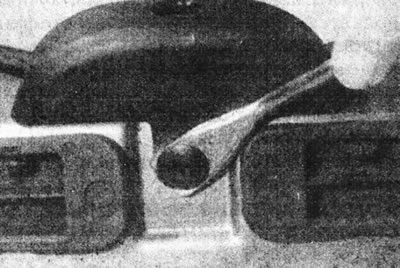

10. Выпусціце фіксатар з дапамогай раздвоенай прылады і зніміце з ударнай пласціны замка накладку (гл. ілюстрацыі).

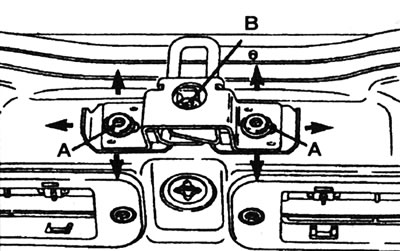

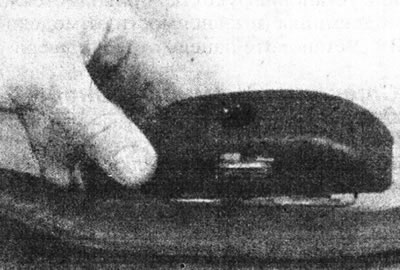

11. Зніміце якія сталі даступнымі два шрубы мацавання, выдаліце шайбы і выміце зборку ўдарнай пласціны.

Ўстаноўка

12. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці. Калі неабходна, адрэгулюйце становішча ўдарнай пласціны, каб дамагчыся сумяшчэння падставы дзвярэй з панэлямі кузава.

13. У заключэнне, калі неабходна, звярніце рэгулявальную шрубу ўдарнай пласціны, каб дамагчыся лёгкага зачынення дзвярэй (гл. ілюстрацыю 14.12).

Матор цэнтральнага замка

14. Глядзіце Главу 16.
