Шкло пярэдніх дзвярэй
Зняцце
1. Зніміце панэль аздаблення дзвярэй.
2. Цалкам апусціце шкло. На мадэлях з электрычнымі шклапад'ёмнікамі часова падлучыце адмоўны провад да акумулятара і падлучыце злучальнік электраправодкі да выключальніка шклапад'ёмніка, каб апусціць шкло.
3. Акуратна адцісніце адвёрткай ушчыльняльнік ад унутранага ніжняга краю праёму акна.
4. Працуючы ў задняй частцы шкла, выпусціце распорныя язычкі і зніміце пластыкавую клямару, якая мацуе шкло да блока накіроўвалай (гл. ілюстрацыю).

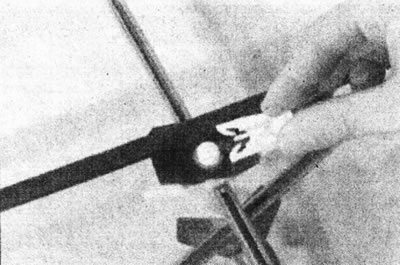

13.4. Зніміце пластыкавы клямар, якая мацуе шкло да блока накіроўвалай - зборка выдаленая для навочнасці.
5. Акуратна выведзіце блок накіроўвалай назад, каб дастаць выступ з адтуліны ў шкле, затым падапрыце шкло.
6. Працуючы ўсярэдзіне дзвярэй у задняга краю, акуратна адчэпіце накіроўвалую пласціну (прымацавана заклёпваннямі да задняга краю шкла) ад ніжняга канца канала ўшчыльняльніка/накіроўвалай усярэдзіне дзвярэй (гл. ілюстрацыю).
13.6. Накіроўвалая пласціна (адзначана стрэлкай) на шкле пярэдніх дзвярэй.
7. Акуратна вылучыце шкло ўверх, нахіліце яго задні бок наперад і выведзіце шкло з праёму акна (гл. ілюстрацыю).

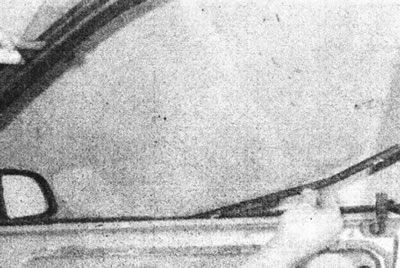

13.7. Зніміце шкло перадпакояў дзверы.
Ўстаноўка
8. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці, надаючы ўвагу наступнаму.
9. Пераканайцеся, што накіроўвалая пласціна на заднім верхнім краі шкла патрапіла ў канал ушчыльняльніка/накіроўвалай усярэдзіне дзвярэй.
10. Пры ўсталёўцы ўшчыльняльніка ў ніжні бок праёму акна, арыентуйце яго прарэзам для кнопкі блакавання замка назад (гл. ілюстрацыю).

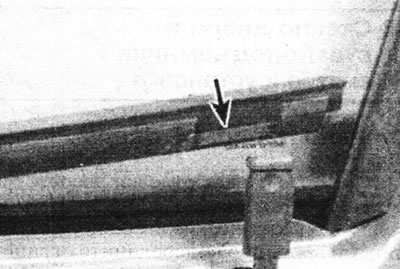

13.10. Прарэз для кнопкі блакіроўкі замка (адзначана стрэлкай) павінна стаяць бліжэй да задняй часткі дзвярэй.
11. Перад усталёўкай панэлі аздаблення дзвярэй праверце функцыянаванне шклапад'ёмніка, падлучыўшы акумулятар і выключальнік шклапад'ёмніка, ці ўсталяваўшы дзяржальню прывада шклапад'ёмніка (у залежнасці ад мадэлі).
12. Усталюйце панэль аздаблення дзвярэй.
Шкло, якое не апускаецца, задняй дзверы
Зняцце
13. Зніміце панэль аздаблення дзвярэй.
14. Цалкам апусціце асноўнае шкло.
15. Акуратна адцісніце адвёрткай унутраны і вонкавы ўшчыльняльнікі з ніжняга краю праёму акна.
16. Часова ўсталюеце дзяржальню прывада шклапад'ёмніка. Падніміце асноўнае шкло, каб атрымаць доступ да шруб, якія мацуюць шкло да кранштэйна шклапад'ёмніка.
17. Калі якое апускаецца шкло не падлягае замене, адзначце становішча шруб, якія мацуюць шкло да кранштэйна шклапад'ёмніка, затым зніміце шрубы і акуратна апусціце шкло ў дзверы (гл. ілюстрацыю).

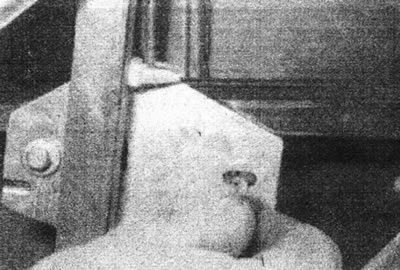

13.17. Зніміце шрубу мацавання шкла задняй дзверы да кранштэйна шклапад'ёмніка.
18. Зніміце верхнюю шрубу пад фігурную адвёртку, а таксама сярэдні ніт і ніжнюю гайку, якая мацуе заднюю накіроўвалую вокны да дзвярэй. Падтрымаеце шкло, якое не апускаецца, і акуратна выміце рэйку накіроўвалай праз праём акна (гл. ілюстрацыі).

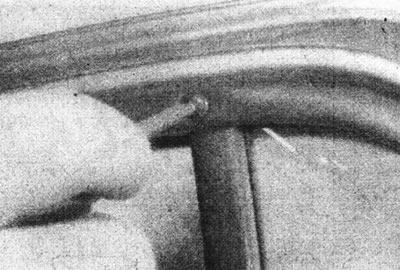

13.18а. Зніміце верхнюю шрубу пад фігурную адвёртку...

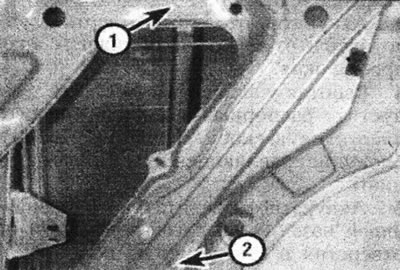

13.18b.... сярэдні ніт (1) і ніжнюю гайку (2)...

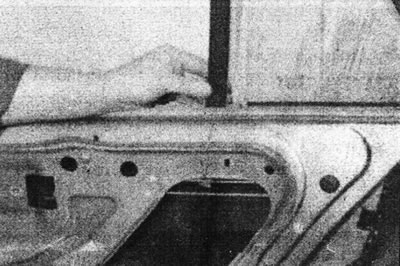

13.18с.... затым выміце накіравальную шкла.
19. Акуратна ссуньце шкло з працоўнага становішча, якое не апускаецца (гл. ілюстрацыю).

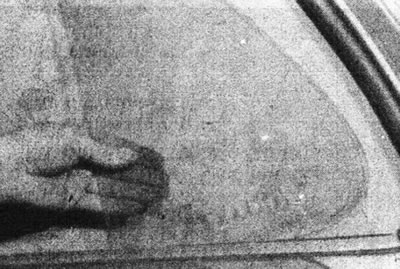

13.19. Зніміце неапускаецца шкло задняй дзверы.
Ўстаноўка
20. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці, надаючы ўвагу наступнаму.
21. Пры ўсталёўцы неапускальнага шкла пераканайцеся, што яно правільна ўстала ва ўшчыльненні праёму акна.
22. Дзе маюцца, усталюеце шрубы, якія мацуюць ссоўваецца шкло да кранштэйна шклапад'ёмніка.
23. Пераканайцеся, што ўшчыльняльнікі ўсталяваныя ў ніжнім краі праёму акна правільна (гл. ілюстрацыі).
13.23а. Пераканайцеся, што ўнутраны...

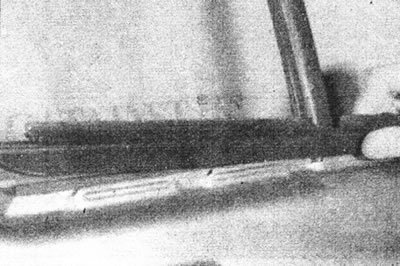

13.23b.... і вонкавы ўшчыльняльнікі ўсталяваны правільна.
24. Перад усталёўкай панэлі аздаблення дзвярэй, часова ўсталюеце дзяржальню прывада шклапад'ёмніка і праверце функцыянаванне шклапад'ёмніка. Калі неабходна, адрэгулюйце становішча шкла, змяніўшы месцазнаходжанне шруб, якія мацуюць шкло да кранштэйна шклапад'ёмніка.
25. Усталюйце панэль аздаблення дзвярэй.
Ссоўваецца шкло задняй дзверы
Зняцце
26. Зніміце шкло, якое не апускаецца, як апісана вышэй.
27. Акуратна падніміце ссоўваецца шкло з праёму акна (гл. ілюстрацыю).

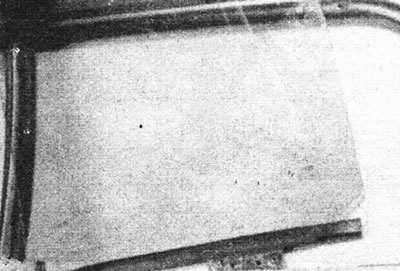

13.27. Падніміце якое ссоўваецца шкло з задняй дзверы.
Ўстаноўка
28. Апусціце шкло ў дзверы, затым усталюеце неапускаецца шкло як апісана вышэй.
Шклопад'ёмнік пярэдніх дзвярэй
Зняцце
29. Зніміце панэль аздаблення дзвярэй.
30. Аддзеліце якая прыводзіць цягу ўнутранай ручкі дзвярэй ад зборкі шклапад'ёмніка.
31. Цалкам апусціце шкло. На мадэлях з электрычнымі шклапад'ёмнікамі часова падлучыце для гэтага адмоўны провад да акумулятара і падлучыце злучальнік электраправодкі да выключальніка шклапад'ёмніка.
32. Дзейнічайце як апісана ў пунктах 4 і 5.
33. Падніміце шкло ад шклапад'ёмніка і надзейна зафіксуйце яго (напрыклад, прымацаваўшы яго ліпкай стужкай да верхняга краю праёму акна).
34. На мадэлях, абсталяваных электрычнымі шклапад'ёмнікамі, адключыце злучальнік электраправодкі ад матора шклапад'ёмніка.
35. Зніміце пяць шруб, якія мацуюць зборку шклапад'ёмніка да дзвярэй (тры шрубы шклапад'ёмніка і шрубы накіроўвалай шкла) (гл. ілюстрацыю).

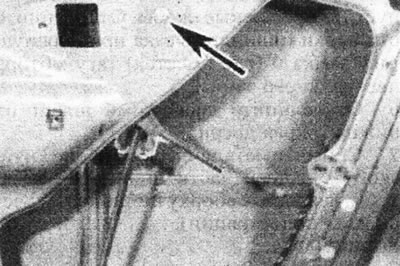

13.35. Зніміце шрубы накіравальнай шкла перадпакояў дзверы - верхняя шруба рэйкі накіравальнай адзначаны стрэлкай.
36. Акуратна вывядзіце зборку шклапад'ёмніка праз праём у дзверы (гл. ілюстрацыю).

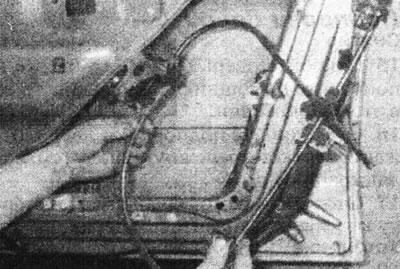

13.36. Зніміце зборку шклапад'ёмніка перадпакояў дзверы.
Ўстаноўка
37. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці, надаючы ўвагу наступнаму.
38. Перад усталёўкай панэлі аздаблення дзвярэй, праверце функцыянаванне шклапад'ёмніка, падлучыўшы акумулятар і выключальнік шклопад'ёмніка ці ўсталяваўшы дзяржальню прывада шклапад'ёмніка (у залежнасці ад мадэлі).
39. Усталюйце панэль аздаблення дзвярэй.
Шклопад'ёмнік задняй дзверы
Зняцце
40. Зніміце панэль аздаблення дзвярэй.
41. Часова ўсталюеце дзяржальню прывада шклапад'ёмніка. Апусціце шкло, каб атрымаць доступ да шруб, якія мацуюць шкло да кранштэйна шклапад'ёмніка.
42. Адзначце палажэнні гэтых шруб, затым зніміце іх і падніміце шкло. Зафіксуйце шкло надзейна ў цалкам паднятым становішчы (напрыклад, з дапамогай ліпкай стужкі).
43. Прасуньце руку ўнутр дзверы (уверх) і аддзеліце якая прыводзіць цягу замка ад мантажнага кранштэйна кнопкі замка ў перадпакоі часткі дзвярэй. Запомніце, як цяга пракладзена.
44. Зніміце гэтыя чатыры шрубы мацавання (два шрубы шклапад'ёмніка і шрубы накіроўвалай), затым акуратна выведзіце зборку шклапад'ёмніка праз праём дзвярэй (гл. ілюстрацыі).

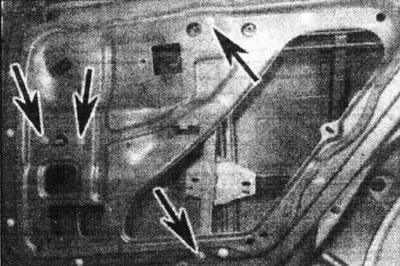

13.44а. Шрубы мацавання зборкі шклапад'ёмніка задняй дзверы (адзначаны стрэлкамі).

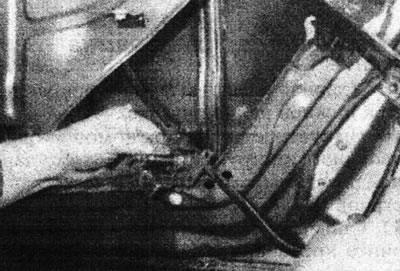

13.44b. Зніміце механізм шклапад'ёмніка задняй дзверы.
Ўстаноўка
45. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці, надаючы ўвагу наступнаму.
46. Пры падлучэнні якая прыводзіць цягі да мантажнага кранштэйна, пераканайцеся, што цяга пракладзена правільна.
47. Пераканайцеся, што шрубы, якія мацуюць шкло, якое ссоўваецца да кранштэйна шклапад'ёмніка, устаноўлены ў палажэнні, пазначаныя перад здыманнем.
48. Перад усталёўкай панэлі аздаблення дзвярэй часова ўсталюеце дзяржальню прывада шклапад'ёмніка і праверце функцыянаванне механізму. Калі неабходна, адрэгулюйце становішча шкла, ссунуўшы шрубы, якія мацуюць шкло да кранштэйна шклапад'ёмніка, у іх падоўжаных прарэзах.
49. Усталюеце панэль аздаблення дзвярэй.
Кампаненты электрычнага шклапад'ёмніка
50. Глядзіце Главу 17.
