Дзверы багажнага адсека
Зняцце
1. Адлучыце ад акумулятара адмоўны провад.
2. Адкрыйце дзверы багажнага адсека.
3. Акуратна выведзіце панэль аздаблення з дзвярэй багажнага адсека (гл. ілюстрацыю).

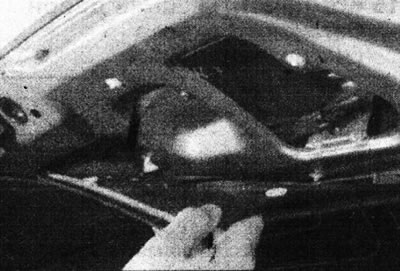

14.3. Зніміце панэль аздаблення дзвярэй багажнага адсека.
Калі неабходна, выпусціце фіксатары аздаблення, выкарыстоўваючы прыдатную раздвоеную прыладу.
4. Адключыце праводку ад абагравальніка задняга шкла, матора шклоачышчальніка і матора цэнтральнага замка (дзе ёсць). Адлучыце шланг абмывальніка, дзе ёсць; будзьце гатовыя да выхаду вадкасці.
5. Выпусціце ўшчыльняльныя кольцы праводкі і шланга з боку дзвярэй. Прывяжыце да джгута правадоў і шлангу кавалак шпагату і выведзіце іх праз бок дзвярэй. Пакіньце шпагат вісець у дзверы, каб палегчыць наступную ўсталёўку.
6. Папытаеце памочніка падтрымліваць дзверы. Адлучыце ад дзвярэй падпоркі, адціснуўшы адвёрткай крапежныя клямкі.
7. Адцісніце са столі пластыкавыя накладкі, каб атрымаць доступ да крапежных гаек дзвярэй (гл. ілюстрацыю).

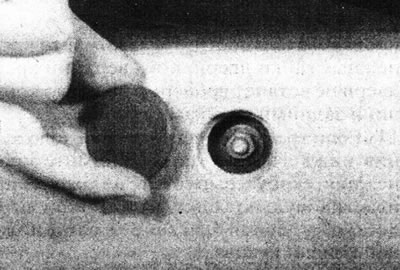

14.7. Зніміце накладку крапежнай гайкі дзвярэй багажнага адсека.
8. Калі дзверы не падлягаюць замене, адзначце становішчы крапежных гаек на шарнірах.
9. Адкруціце гайкі і акуратна выміце дзверы з аўтамабіля.
Ўстаноўка
10. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці. Не заціскайце крапежныя гайкі дзвярэй, пакуль верхні бок дзвярэй не ўстане нараўне з панэллю даху і заднімі стойкамі кузава.
11. Калі патрабуецца рэгуляванне становішча ніжняга краю дзвярэй, зніміце крапежны клямар і выпусціце з мацаванняў пластыкавае вечка каб атрымаць доступ да ўдарнай пласціны замка на ніжняй панэлі кузава.
12. Зменіце становішча ўдарнай пласціны замка, каб дамагчыся сумяшчэння ніжняга краю дзвярэй з прылеглымі панэлямі кузава (гл. ілюстрацыю).

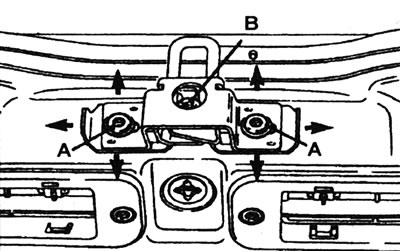

14.12. Зборка ўдарнай пласціны замка дзвярэй багажнага адсека: А - Шрубы мацавання ўдарнай пласціны; У - Рэгулявальная шруба ўдарнай пласціны.
13. Дамогшыся правільнага становішча дзвярэй у праёме кузава, адрэгулюйце, калі неабходна, лёгкасць яе зачынення з дапамогай рэгулявальнай шрубы.
Шарніры
14. Шарніры дзвярэй багажнага адсека прывараны да дзвярэй, а штыфты шарніраў запрасаваныя. Выдаліць шарніры немагчыма.
Падпоркі дзвярэй
Зняцце
15. Адкрыйце дзверы багажнага адсека і папытаеце памагатага падтрымліваць яе ў гэтым становішчы.
16. Адлучыце падпорку ад дзвярэй, адціснуўшы адвёрткай крапежны клямар (гл. ілюстрацыю).

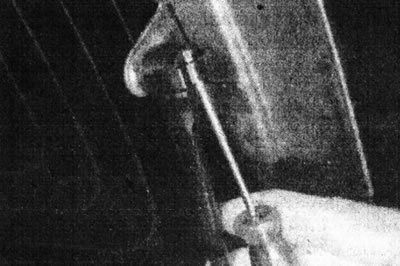

14.16. Адцісніце адвёрткай крапежны клямар падпоркі дзвярэй багажнага адсека.
17. Адцісніце клямку, якая мацуе падпорку да кузава, і зніміце падпорку.
Ўстаноўка
18. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці.
