- a) "Tipul" este întotdeauna indicat în colțul din stânga sus al diagramei. Această denumire indică corpul și este întotdeauna reprezentată de literele "J" sau "S".
- b) Sub "Tip" este indicat "Motor". Urmează decriptarea sau "Toate tipurile" (tipuri de motoare) sau este indicat codul (de exemplu D, 4 sau 5 pentru motoarele diesel, 7 pentru motoarele cu 4 cilindri sau 8 pentru motoarele V6).
- c) La mijlocul celui de-al doilea rând, este indicat "Echipament:", în unele cazuri exprimat ca o succesiune de litere și cifre. Aceste date tehnice se referă la tipul de echipare și au următoarea semnificație pentru vehiculele de a doua generație: "E1" pentru modelele "RN", "E2" pentru modelele "RT", "E3" pentru modelele "RX".
- d) În mijlocul liniei de sus este indicat sistemul de consum curent corespunzător, de exemplu lumini de ceață spate, faruri, aprindere etc.
- e) Toate schemele de comutare sunt marcate cu "GHI" în dreapta sus (permisiunea de a opera in tara) și "X63" (Renault Espace), care nu au nicio legătură cu schema electrică.
Denumirile din dreptunghiuri indică poziția anumitor consumatori actuali. Numerele cu litera "R" indică conexiunile cablurilor. Legăturile cu corpul sunt indicate și în dreptunghiuri. Masa este indicată prin literele "M" sau "N". Cablul este desemnat printr-un număr și două litere. Numărul indică numărul cablului și nu este atât de important. Literele indică culoarea cablului și au următoarele semnificații:

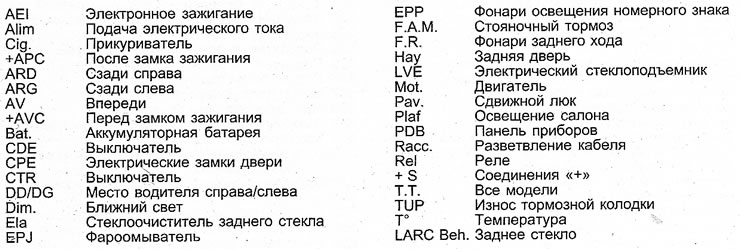

Mai jos sunt câteva îndrumări pentru a vă ajuta să localizați cablaje specifice. Toate cablurile înainte de aprindere sunt roșii (RG), toate cablurile de după aprindere sunt galbene (DA), toate cablurile legate de luminile de parcare și laterale, precum și de la tabloul de bord sunt albastre (BE). Toate cablurile negative ale bateriei sunt negre (NU). Următoarele abrevieri sunt, de asemenea, furnizate pentru asistență:
