2. Gurnite klipne prstenove u utore (pogledajte ilustraciju). Uz pomoć mjernog mjernog postavite vrijednost zračnosti između površine prstenova i površine žlijeba u klipu. U slučaju ako je zazor iznosi više od 0.15 mm, znači istrošen prsten ili klip.

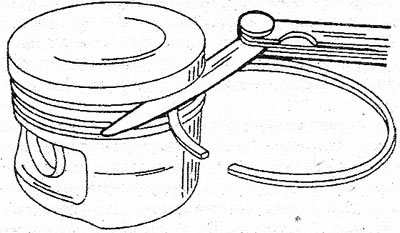

12.2 Mjerenje veličine zazora klipnih prstenova u utorima klipa
3. Zatim umetnite sve klipne prstenove redom, počevši od vrha rukavca. Za mjerenje razmaka klipnog prstena, umetnite mjerač u razmak između oba kraja prstena. Klipni prstenovi koji imaju preveliki razmak prstena ne mogu se ponovno ugraditi.
4. Da biste odredili zazor radne površine cilindra, izmjerite promjer rupe. Rupa se mora mjeriti u uzdužnom i poprečnom smjeru i na tri dubine rukavca. Na taj način se pronalaze najveći i najmanji promjer. Zapišite vrijednosti. Sada oduzmite promjer klipa od promjera provrta. Mjerenje se odvija u desnom kutu u odnosu na rupu klipnog klipa. Razlika je u zazoru cilindra, koji bi trebao biti unutar 0,023 - 0,047 mm. Ako je razmak cilindra veći, ugradite novu košuljicu cilindra.
5. Provjerite istrošenost ili oštećenje klipnih osovinica i provrta.
6. Pomoću posebnog uređaja provjerite deformacije klipnjača, jer savijene ili upletene klipnjače ne pridonose glatkom radu motora.
