Зняцце
1. Зніміце зубчасты прывадны рамень як апісана ў Кіраўніку 5.
2. Каб зняць зорачку распредвала, утрымлівайце яе з дапамогай металічнага стрыжня з двума нітамі, устаўленымі ў адтуліны ў зорачцы, і адкруціце ніт. Прылада Renault паказаны на ілюстрацыі.

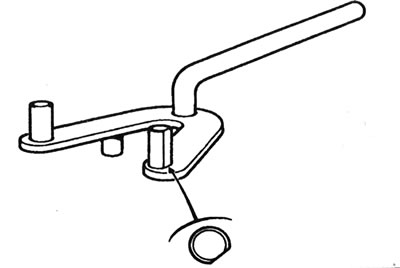

6.2. Прылада Renault для фіксацыі зорачкі распредвала.
3. Зніміце зорачку з канца распредвала. Звярніце ўвагу, што на яе ўнутранай паверхні маецца выступ, які размяшчаецца ў пазе на канцы распредвала.
4. Каб зняць зорачку коленвала можа запатрабавацца спецыяльны здымнік.
5. Зніміце сегментную шпонку з пазы ў коленвале (на рухавіках позніх мадэляў шпонкі няма, а маецца выступ у зорачцы).
6. Адкруціце гайку, і зніміце механізм нацяжэння са шпількі на пярэднім вечку (гл. ілюстрацыю).

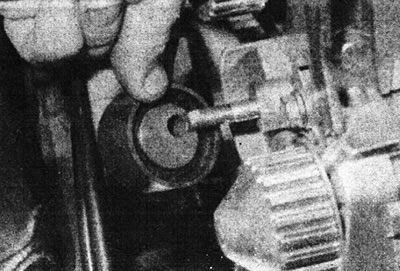

6.6. Зніміце механізм нацяжэння зубчастага прываднага рамяня.
Агляд
7. Агледзіце зубцы зорачак на наяўнасць шчарбін і іншых пашкоджанняў. Таксама агледзіце зубцы вадзяной помпы.
8. Уручную раскруціце шкіў механізму нацяжэння і праверце, каб ён свабодна круціўся. Не спрабуйце чысціць яго растваральнікам, ён можа патрапіць у падшыпнік і вымыць змазку. Калі маецца знос, заменіце механізм нацяжэння.
Ўстаноўка
9. Усталюйце механізм нацяжэння на стойцы на пярэднім вечку, затым зацісніце гайку ўручную.
10. Дзе ўжываецца, усталюеце сегментную шпонку ў пазу ў коленвале.
11. Надзеньце зорачку на каленвал.
12. Праверце, каб зорачка сашчапілася са шпонкай на канцы распредвала, а затым укруціце і зацісніце ніт высілкам зацяжкі, рэгламентаваным Спецыфікацыямі, утрымліваючы зорачку метадам, апісаным у пункце 2.
13. Усталюйце зубчасты прывадны рамень як апісана ў Кіраўніку 5.
