Зняцце
1. Зніміце зубчасты прывадны рамень і зорачку коленвала, гл. Главы 5 і 6.
2. Зніміце паддон (гл. Главу 10).
3. Зніміце сегментную шпонку (дзе ўстаноўлена) з пазы ў каленвале (гл. ілюстрацыю).

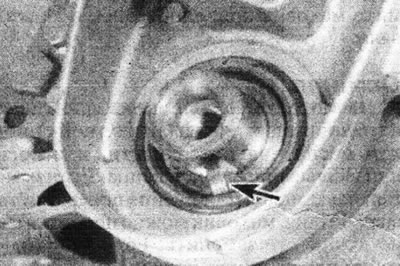

11.3. Выдаліце шпонку (адзначана стрэлкай) з пярэдняга канца коленвала. На позніх мадэлях яна з'яўляецца часткай зорачкі.
4. Адкруціце пярэдняе вечка ад блока цыліндраў (гл. ілюстрацыю).

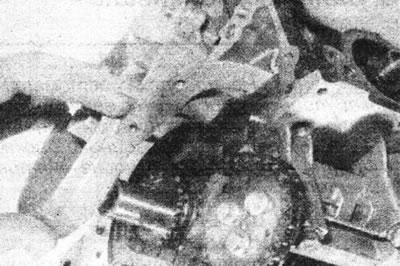

11.4. Зніміце пярэдняе вечка з блока цыліндраў.
5. Выцягніце распорную пракладку сальніка.
6. Адкруціце балты, якія мацуюць зорачку да ступіцы алейнай помпы. Каб утрымліваць зорачку, устаўце адвёртку праз адну з адтулін у ёй (гл. ілюстрацыю).

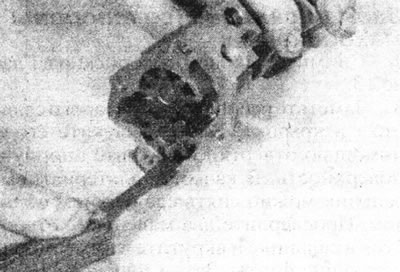

11.6. Адкруціце зорачку алейнай помпы.
7. Зніміце зорачку алейнай помпы, і вызваліце ланцуг ад вядучай зорачкі на каленвале.
8. Зніміце вядучую зорачку з коленвала.
9. Адкруціце два мантажныя ніты, і дастаньце алейную помпу з картара(гл. ілюстрацыю).

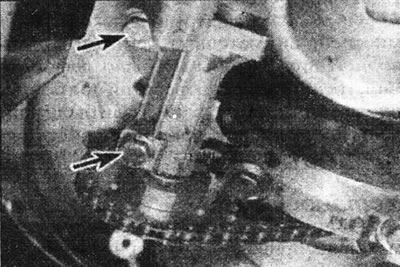

11.9. Мантажныя балты алейнай помпы (адзначаны стрэлкамі).
Калі выняліся дзве ўсталявальныя загваздкі, устаўце іх на месца ў картэр.
Агляд
10. Адкруціце чатыры ніта мацавання, і зніміце вечка помпы і якая ўсмоктвае трубку.
11. З дапамогай маца праверце зазор паміж кожнай шасцярнёй і корпусам алейнай помпы. Праверце таксама восевы зазор абодвух шасцерняў (паміж шасцярнямі і паверхняй раздыма вечка). Калі любы зазор - па-за дапушчальных адхіленняў, дадзены ў Спецыфікацыях, алейная помпа павінна быць заменена (гл. ілюстрацыю).

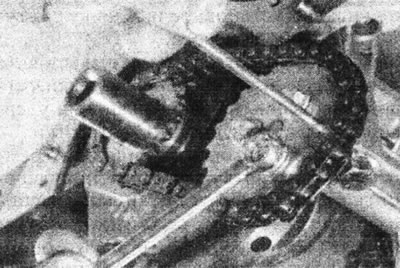

11.11. Праверце зазор паміж шасцярнямі алейнай помпы і корпусам.
12. Зацісніце вечка ў цісках, затым націсніце на канцавы абмежавальнік ахоўнага клапана, і выміце спружынную клямар. Адпусціце абмежавальнік і выміце спружыну і поршань (гл. ілюстрацыю).

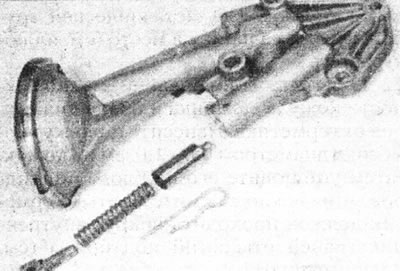

11.12. Кампаненты рэдукцыйнага алейнага клапана.
13. Агледзіце поршань і сценкі канала ахоўнага клапана на наяўнасць прыкмет зносу і пашкоджанняў. Пры выяўленні дадзеных пашкоджанняў заменіце алейную помпу.
14. Калі кампаненты прыдатныя да далейшай эксплуатацыі, ачысціце іх і збярыце ў парадку зваротным да разборкі. Перад усталёўкай вечка, запоўніце помпу маторным алеем. Новая помпа таксама павінна быць запоўнены алеем.
15. Агледзьце ланцуг на прыкметы зносу і заменіце яго калі неабходна. Праверце таксама зорачкі.
Ўстаноўка
16. Абатрыце кантактныя паверхні алейнай помпы і картэра.
17. Пераканайцеся, што ў блоку цыліндраў маюцца дзве ўсталявальныя загваздкі, затым размясціце алейную помпу на іх і ўстаўце два мантажных ніта. Надзейна зацісніце балты мацавання.
18. Надзеньце вядучую зорачку на каленвал.
19. Надзеньце ланцуг на зорачку алейнай помпы, затым на вядучую зорачку коленвала і ўсталюеце зорачку на калодцы алейнай помпы.
20. Сумясціце адтуліны, затым устаўце балты і зацісніце іх намаганнем зацяжкі, рэгламентаваным Спецыфікацыямі, утрымліваючы зорачку з дапамогай адвёрткі.
21. Сальнік са боку прываднага рамяня варта змяняць кожны раз пры выдаленні кажуха. Заўважце правільнае размяшчэнне старога сальніка, затым выміце яго адвёрткай і абатрыце апорную паверхню. Вышмаруйце вонкавы край новага сальніка і размесціце яго на кажусе, зачыненым бокам вонкі. Змесціце кажух на драўляным бруску, затым гняздом ці металічнай трубой забіце сальнік на месца (гл. ілюстрацыі).

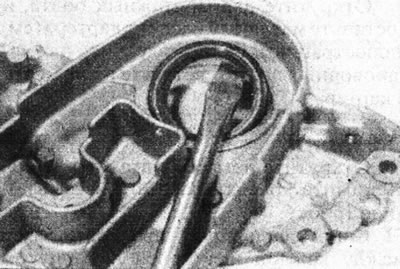

11.21а. Выдаліце сальнік з пярэдняга вечка.

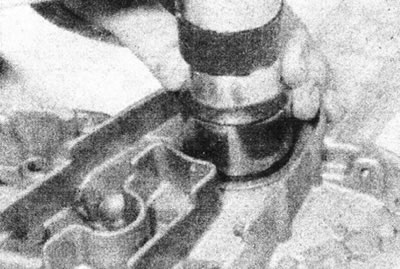

11.21b. Забіце новы сальнік у пярэдняе вечка.
22. Ачысціце сумяшчальныя паверхні кажуха сальніка і блока цыліндраў ад герметыка. Вырабіце палоску герметыка дыяметрам 0.6-1.0 мм на кажух, затым усталюеце яго на блоку цыліндраў, і надзейна зацісніце ніты. Герметык павінен праходзіць вакол унутраных граняў адтулін пад балты (гл. ілюстрацыю).

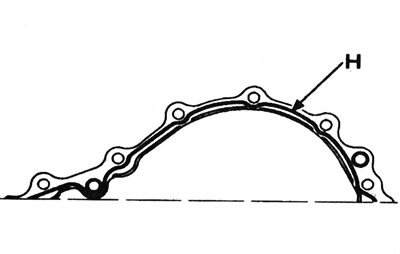

11.22. Вырабіце палоску герметыка (Н) па перыметры перадпакоя вечка.
23. Вышмаруйце сальнік, затым размесціце распорную пракладку на канцы коленвала(гл. ілюстрацыю).

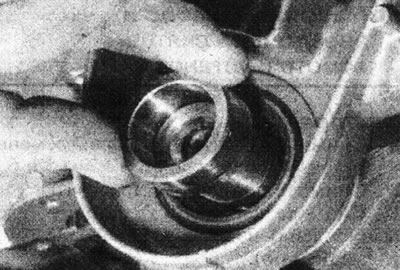

11.23. Надзеньце распорную пракладку на пярэдні канец коленвала.
Калі распорная пракладка зношаная ў месцы дотыку сальніка, яе можна разгарнуць так, каб новы сальнік дакранаўся нязноснага ўчастку.
24. Усталюйце сегментную шпонку (калі ёсць) у пазу на каленвале.
25. Усталюйце паддон, гл. Главу 10.
26. Усталюеце зорачку коленвала і зубчасты прывадны рамень, гл. Главы 5 і 6.
