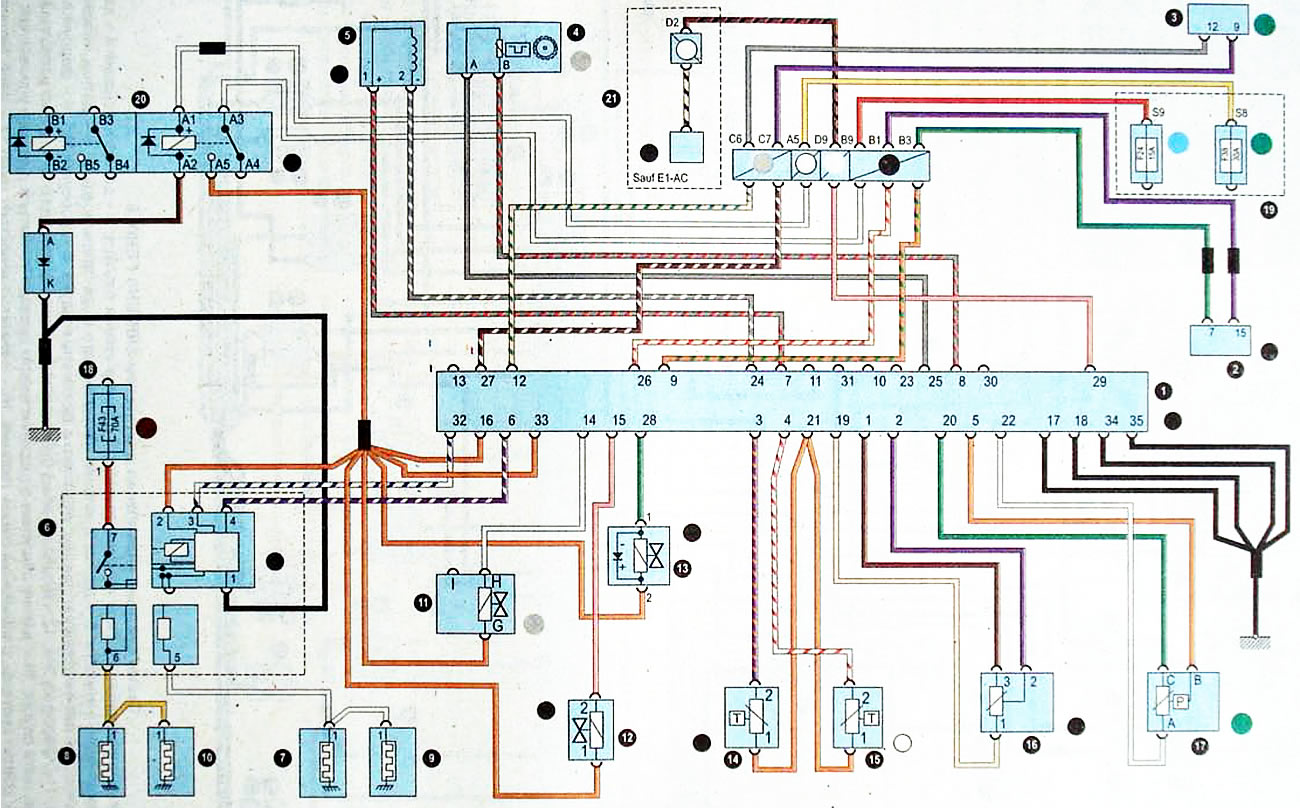

Diagrama sistemului de management al motorului G8T 714: 1 - unitate de control electronic; 2 - conector de diagnosticare; 3 - grup de instrumente; 4 - modul arbore cotit și senzor de poziție; 5 - senzor de ridicare a acului injectorului; 6 - releu de preîncălzire a motorului; 7 - bujie incandescentă a primului cilindru; 8 - bujie incandescentă a celui de-al 2-lea cilindru; 9 - bujie incandescentă a celui de-al 3-lea cilindru; 10 - bujie incandescentă a celui de-al 4-lea cilindru; 11 - supapă electromagnetică pentru reglarea timpului de injecție; 12 - Supapă electromagnetică EGR; 13 - supapă electromagnetică de ralanti rapid; 14 - senzor de temperatura aerului; 15 - senzor de temperatură lichid de răcire; 16 - potențiometru de sarcină; 17 - Senzor de vid supapă electromagnetică EGR, 18 - Siguranță releu preîncălzire motor; 19 - cutie de siguranțe și relee în interiorul mașinii; 20 - Releul de putere al unității de comandă a motorului; 21 - Panou de comandă aer condiționat
