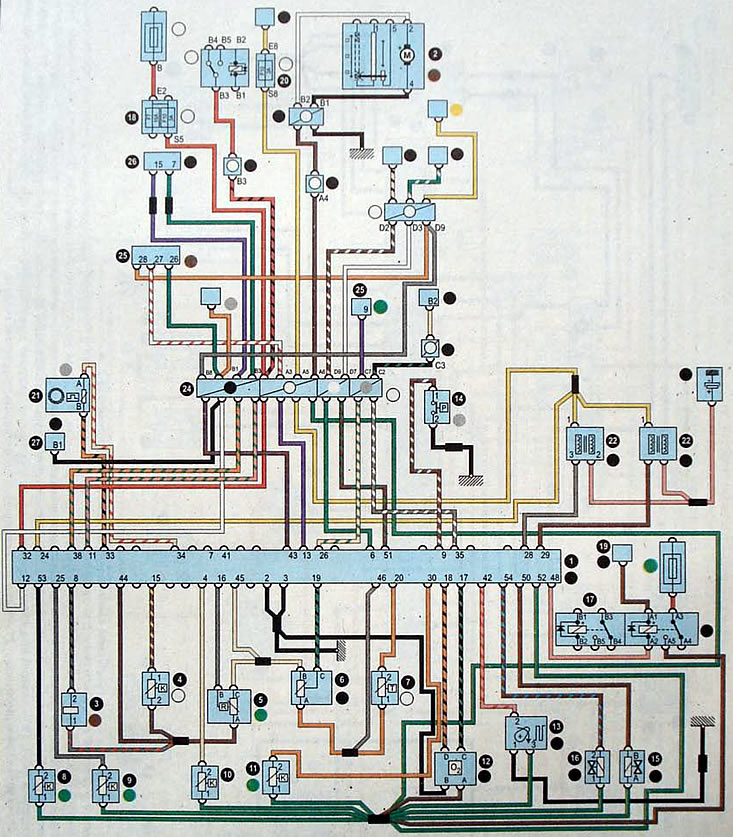

Schema sistemului de control al motorului SIEMENS FENIX 5: 1 - unitate de control electronic; 2 - Pompă de combustibil/unitate senzor de nivel de combustibil; 3 - senzor de detonare 4 - senzor de temperatură lichid de răcire; 5 - senzor de presiune a aerului care intră în motor; 6 - senzor de poziție a clapetei de accelerație; 7 - senzor de temperatură a aerului motorului; 8 - duza #1; 9 - duza #2; 10 - duza #3; 11 - injector #4; 12 - Sonda lambda (senzor de concentrație de oxigen); 13 - senzor de recunoaștere a cilindrului la începutul cursei de admisie; 14 - senzor de presiune în acționarea hidraulică a servodirecției; 15 - supapă electromagnetică a sistemului de recuperare a vaporilor de combustibil, 16 - supapă de control al turației de mers în gol; 17 - releu pompei de combustibil; 18 - siguranta F10 (3 A); 19 - senzor de șoc inerțial; 20 - siguranță F38 (30 A); 21 - Senzor de poziție/mod PMS; 22 - bobina de aprindere #1 (cilindrii 1 si 4); 23 - bobina de aprindere #2 (cilindrii 2 si 3); 24 - senzor de presiune; 25 - grup de instrumente; 26 - conector de diagnosticare; 27 - senzor de viteza
