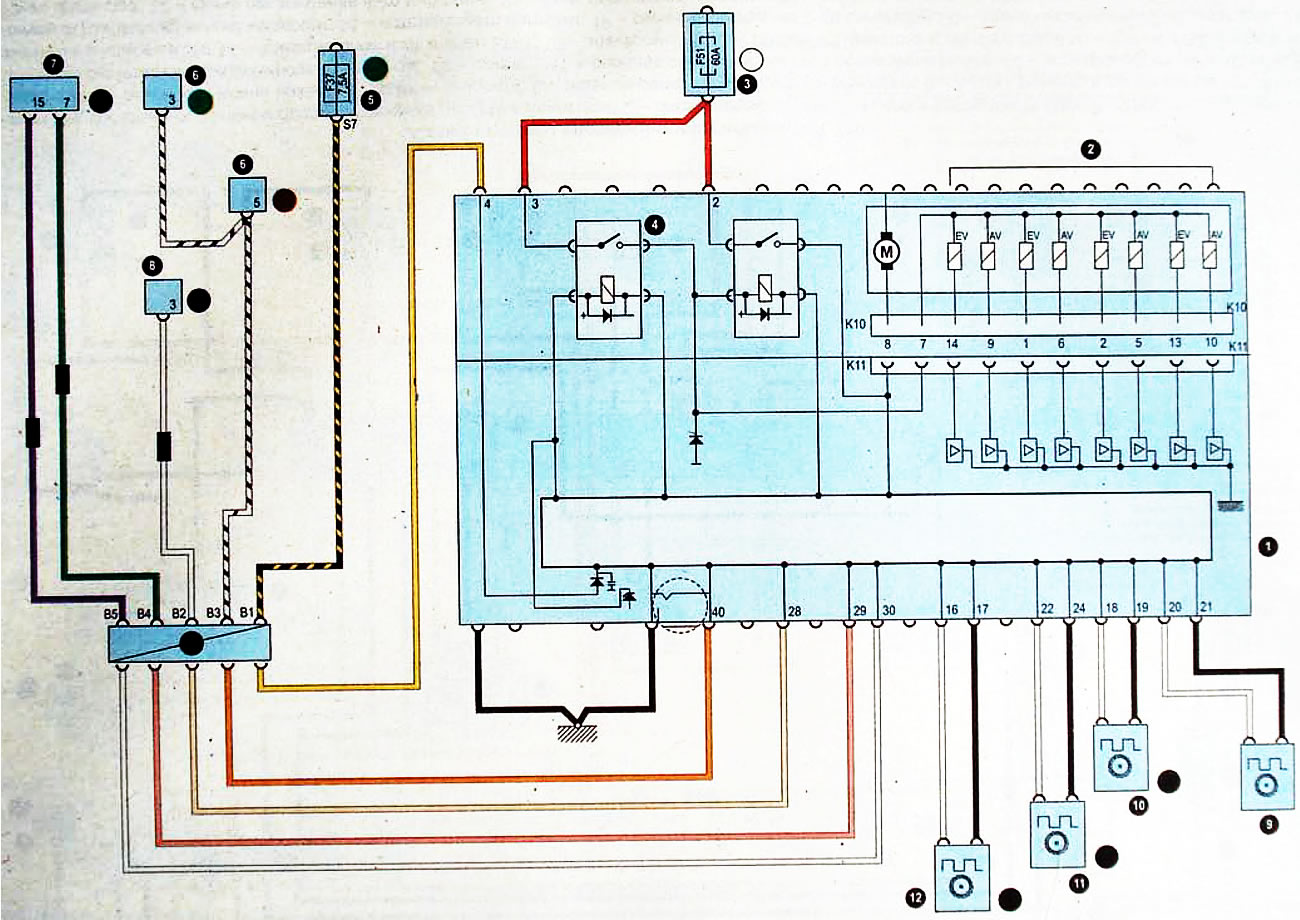

Schema sistemului de frânare antiblocare: 1 - unitate hidraulică cu unitate de control; 2 - electrovalve de admisie si admisie; 3 - siguranta generala de alimentare 4 - releu; 5 - cutie de siguranțe în interiorul mașinii; 6 - lămpi indicatoare în panoul de instrumente; 7 - conector de diagnostic; 8 - comutator lumini de frână 9 - senzorul de viteză al roții roții din spate dreapta; 10 - senzor de viteza rotii al rotii spate stanga; 11 - senzor de viteza rotii al rotii fata dreapta; 12 - senzor de viteza rotii fata stanga
