Îndepărtarea
- Scoateți butucul/tamburul de frână.
- Deconectați conducta de frână de la cilindrul roții de frână
- Deșurubați piulița de fixare inferioară a scutului de frână și marcați poziția acesteia
- Scoateți cele 6 șuruburi care fixează axa butucului roții din spate.
- Deconectați conectorul electric de la senzor.

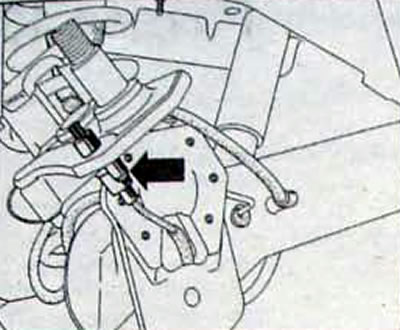

Desen 12.32. Locația șurubului de fixare a senzorului de viteză a roții din spate
- Utilizați un cablu pentru a fixa axul butucului roții din spate de elementele suspensiei din spate.
- Scoateți șurubul de montare a senzorului.
- Scoateți senzorul.
Instalare
- Curățați suprafața de îmbinare a senzorului și axa butucului roții din spate.
- Lubrifiați orificiul din axa butucului roții din spate pentru a instala senzorul.
- Instalați un senzor nou.
- Înșurubați șurubul de montare a senzorului, după ce a lubrifiat în prealabil filetul acestuia cu un agent de blocare.
- Instalați și fixați axa butucului roții din spate cu 6 șuruburi.
- Înșurubați șurubul de fixare a scutului de frână inferior.
- Conectați conducta de frână la cilindrul roții de frână.
- Instalați butucul/tamburul de frână.
- Conectați conectorul electric la senzor.
- Scoateți aerul din sistemul de frânare.
- Instalați roata.
