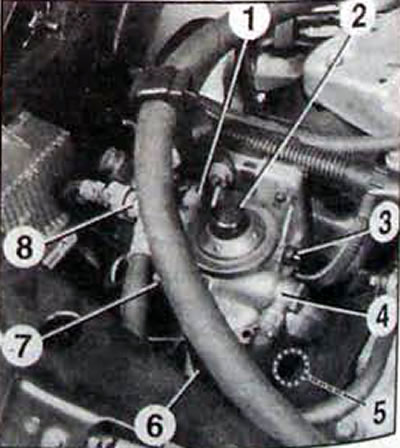

Sl. 3.1. Fini filter goriva: 1 - cjevovod za dovod goriva; 2 - pumpa za povećanje goriva; 3 - vijak za uklanjanje zraka; 4 - povratni cjevovod goriva; 5 - vijak za odvod vode; 6 - kućište finog filtra goriva; 7 - priključak električnog grijača; 8 - senzor temperature

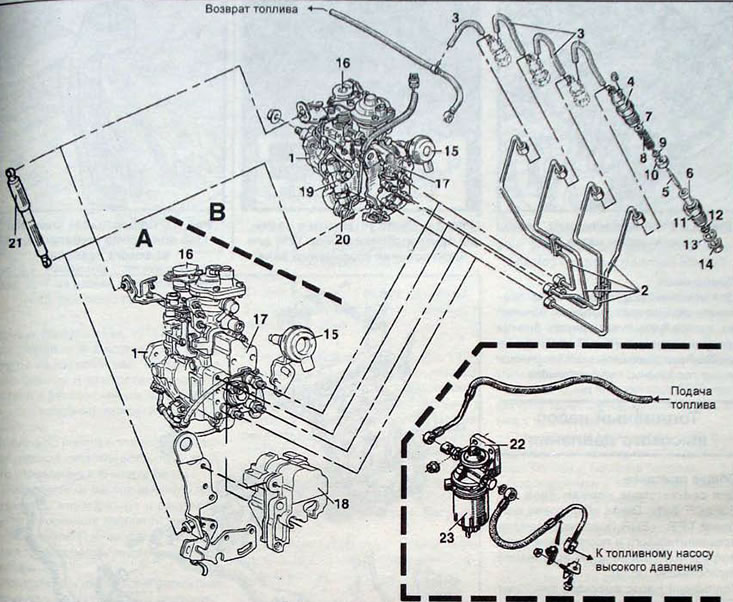

Sl. 3.2. Elementi sustava goriva: A - motor S8T 714; B - motor S8T 716; 1 - visokotlačna pumpa za gorivo; 2 - visokotlačni cjevovodi; 3 - povratni cjevovod goriva; 4 - tijelo mlaznice; 5 - igla mlaznice; 6 - utičnica igle injektora; 7 - brtva za podešavanje; 8 - opruga; 9 - opružno sjedalo; 10 - razmaknica; 11 - donje tijelo mlaznice; 12 - vatrootporna podloška; 13 - brtveni prsten; 14-odstojnik; 15 - regulator vakuuma za brzu brzinu praznog hoda; 16 - potenciometar opterećenja; 17 - modul elektromagnetskog ventila za blokiranje
Uklanjanje vode
- Otpustite vijak za odvod vode koji se nalazi ispod filtra za gorivo.
- Otpustite vijak za ispuštanje zraka i pričekajte dok se voda i nečistoće ispuste iz filtra
- Zategnite vijak za odvod vode i ispustite zrak iz sustava goriva.
Uklanjanje zraka
Uklanjanje zraka iz sustava goriva mora se provesti u sljedećim slučajevima:
- odspajanje cijevi za gorivo;
- zrak koji ulazi u sustav napajanja visokotlačne pumpe za gorivo;
- potpunog pražnjenja goriva iz spremnika goriva ili nakon zamjene elementa filtera goriva.
- Za ispuštanje zraka, otpustite vijak za ispuštanje zraka koji se nalazi na nosaču filtra i pokrenite pumpu za povišenje goriva dok nije određeno. dok gorivo ne izađe ispod vijka bez mjehurića zraka, zatim zategnite vijak.
- Zategnite vijak za odzračivanje
- Nastavite pumpati gorivo dok se ne pojavi primjetan otpor.
- Ako se motor ne pokrene, ponovite operaciju odzračivanja.
