Зборка
Парадак зборкі:

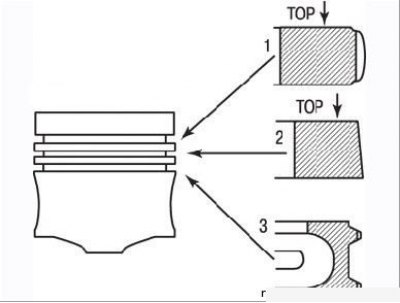

Малюнак 3.58. Профілі поршневых кольцаў

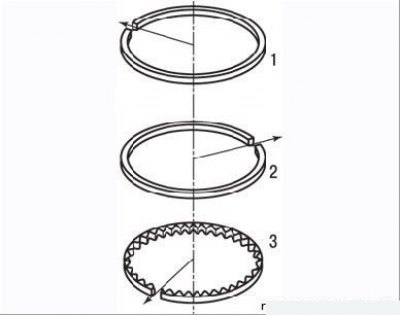

Малюнак 3.59. Размяшчэнне замкаў поршневых кольцаў пад кутом 120° адносна адзін аднаго
- усталюеце на поршні кольцы - надзеньце іх праз дно поршня, пачынальна з маслосъемного кольцы і выкарыстоўваючы тыя ж плоскія мацы, якія ўжываліся пры здыманні кольцаў. Профілі поршневых кольцаў паказаны на малюнку 3.58. Кампрэсійныя кольцы усталёўваюцца надпісам "ТОР" уверх. Яны вельмі далікатныя, таму будзьце асцярожныя пры ўсталёўцы. Замкі поршневых кольцаў развядзіце пад кутом 120° адносна адзін аднаго (Малюнак 3.59);

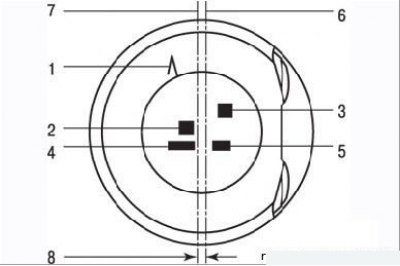

Малюнак 3.60. Маркіроўка поршня: 1 – кірунак усталёўкі поршня пазнакай "L" у бок махавік; 2, 4, 5 - маркіроўка пастаўшчыка; 3 – памерная група поршня (А–У–С); 6 – вось сіметрыі поршня; 7 - вось адтуліны для поршневага пальца; 8 – зрушэнне восі (7) адтуліны для поршневага пальца адносна плоскасці сіметрыі (6) поршня складае 0,9 мм

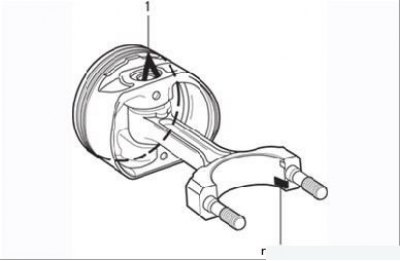

Малюнак 3.61. Становішча шатуна адносна поршня: пазнака "L" (1) на дно поршня павінна знаходзіцца ўверсе, а стопорный выступ укладыша падшыпніка (2) ніжняй галоўкі шатуна - унізе

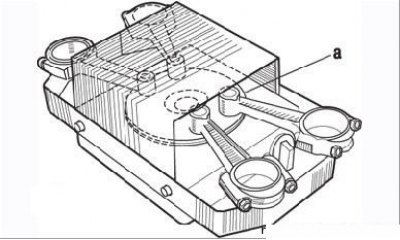

Малюнак 3.62. Награванне на электрапліце верхніх галовак шатуноў: а - кавалачак алавянага прыпоя
- збярыце поршань з шатуном. Пазнака "L" на дно поршня (Малюнак 3.60) павінна быць накіравана ў бок махавік, а стопорный выступ укладыша падшыпніка ніжняй галоўкі шатуна павінен знаходзіцца, як паказана на малюнку 3.61. Змесціце верхнія галоўкі шатуноў на награвальную пліту магутнасцю 1500 Вт, як намалявана на малюнку 3.62. Для кантролю за тэмпературай нагрэву шатуноў пакладзяце на верхнюю галоўку кожнага шатуна на ўчастку а невялікі кавалачак алавянага прыпоя з тэмпературай плаўлення прыблізна 250°C;

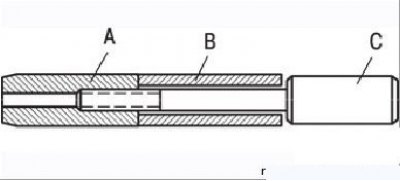

Малюнак 3.63. Усталёўка поршневага пальца (У) на ўсталявальны стрыжань (З) і злучэнне з цэнтравальнай прынадай (А)
- падрыхтуйце поршневыя пальцы. Пераканайцеся, што яны свабодна ўваходзяць у адпаведныя ім поршні. Усталюеце поршневай палец на ўсталявальны стрыжань, укруціце цэнтравальную прынаду да ўпора і затым адкруціце яго на 1/4 абарачэння (Малюнак 3.63);
Гэта нататка скапіявана з рэсурсу (www.RENAULTBOOK.ru)

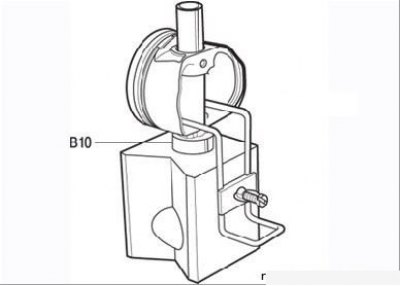

Малюнак 3.64. Устаноўка поршня на прыстасаванне для зборкі з шатуном: В10 - утулка-абмежавальнік
- усталюеце поршань на падстаўку, зарыентаваўшы яго, як паказана на Малюнку 3.61. Паміж поршнем і падстаўкай змесціце ўтулку, якая абмяжоўвае перасоўванне цэнтравальнага прыстасавання пры запрэсоўцы поршневага пальца (Малюнак 3.64);
- вышмаруйце маторным маслам цэнтравальнае прыстасаванне і поршневай палец;
Увага! Наступныя аперацыі трэба выконваць як мага хутчэй, каб пазбегнуць астуджэнні шатуна.
- калі тэмпература прыпоя дасягне кропкі плаўлення (прыпой ператворыцца ў кроплю), сатрыце кроплю прыпоя;
- устаўце шатун у поршань;
- як мага хутчэй устаўце поршневай палец да ўпора цэнтравальнага прынады ў падстаўку;
- зніміце цэнтравальнае прыстасаванне з пальца;
- пераканайцеся ў тым, што поршневай палец пры любых палажэннях шатуна не выходзіць за межы бабышак поршня.
