Выканайце наступнае:
- ўсталюеце блок цыліндраў на варштат картэрам уверх;
- усталюеце поршань першага цыліндру (з боку махавік) у становішча НМТ;
- вырабіце фарбай пазнаку на шатуне і яго вечку (пры адсутнасці нумарацыі) для правільнай усталёўкі пры зборцы;

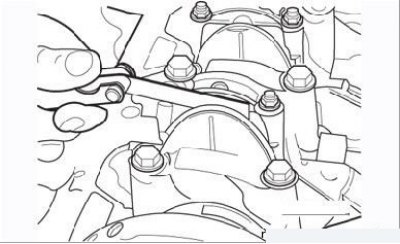

Малюнак 3.53. Вымярэнне бакавога зазору ніжняга вечка шатуна
- з дапамогай плоскага маца праверце бакавы зазор ніжняй галоўкі шатуна (Малюнак 3.53) і параўнайце вынік з памерамі, прыведзенымі ў табл. 3.3;

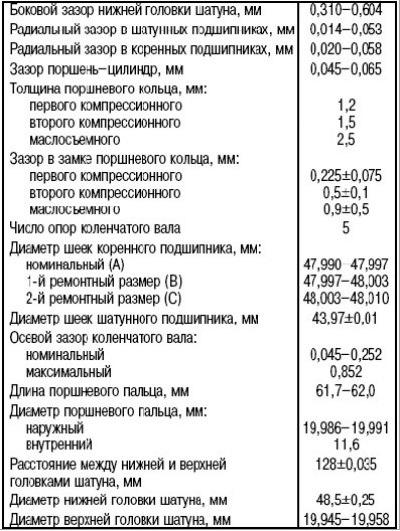

Табліца 3.3. Тэхнічныя дадзеныя каленчатага вала і дэталяў шатунна-поршневай групы
- адкруціце гайкі мацавання ніжняга вечка шатуна і зніміце вечка разам з укладышам. Прымацуеце ўкладыш ліпкай стужкай да вечка для захоўвання. Паўторнае выкарыстанне ўкладышаў не рэкамендуецца, але, калі яны будуць скарыстаны зноў, іх варта ўсталяваць на ранейшае месца;
- надзеньце на ніты мацавання вечка шатуна пластмасавыя трубкі або абматайце іх ліпкай стужкай для прадухілення пашкоджання паверхні цыліндру пры выманні поршня з блока;
- агледзіце верхнюю частку люстэрка цыліндру. Калі там маецца істотны ўступ, яго трэба выдаліць, бо поршань і яго кольцы могуць быць пашкоджаны пры выманні;
- вырабіце фарбай нумары на днішчы ўсіх поршняў;
- акуратна выміце поршань праз верх блока цыліндраў, націскаючы знізу на галоўку поршня прыдатным драўляным стрыжнем. Калі поршань і шатун будуць вынятыя, зніміце верхні ўкладыш падшыпніка і прымацуеце яго ліпкай стужкай да шатуна для захоўвання;
- паварочваючы каленчаты вал на падлогу-абароту, такім жа чынам выміце поршні і шатуны астатніх цыліндраў. Перад здыманнем дэталяў зрабіце іх маркіроўку (ці пераканаецеся ў яе наяўнасці);
Увага! Поршневыя пальцы шчыльна запрасоўваюцца ў верхнія галоўкі бадзягаў і маюць якая плавае пасадку ў бабышках поршняў. Стопарныя кольцы не прымяняюцца.

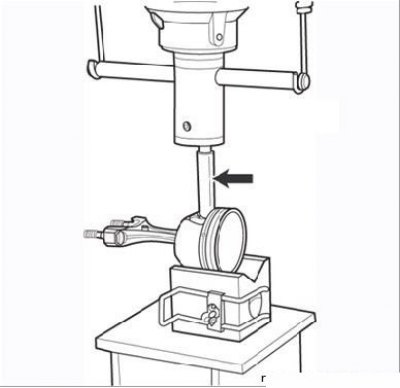

Малюнак 3.54. Выдаленне поршневага пальца з поршня з дапамогай апраўкі (стрэлка)
- усталюеце поршань у V-вобразную падстаўку так, каб поршневы палец супадаў з адтулінай для яго вымання (Малюнак 3.54);
- выкарыстоўваючы апраўку для вымання поршневага пальца, выдаліце яго з поршня з дапамогай прэса.
