Нататка: Пры ўсталёўцы запатрабуецца новы пярэдні сальнік распредвала.
Зняцце
1. Зніміце галоўку блока цыліндраў як апісана ў Кіраўніку 11, і змесціце яе на варштаце.
2. Паступова адкруціце балты, якія ўтрымліваюць воссю каромыслаў крапежнымі пласцінамі на галоўцы блока цыліндраў, і дастаньце зборку восі каромыслаў (гл. ілюстрацыю).

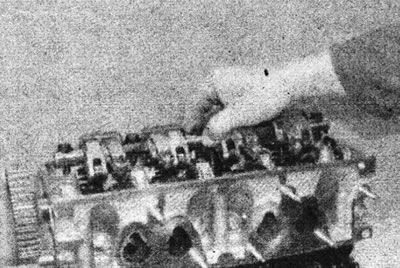

10.2. Выдаліце зборку восі каромыслаў.
3. Прыслабце ніт мацавання зорачкі распредвала, і зніміце яго разам з шайбай. Каб прадухіліць распредвал ад кручэння, зрабіце прыладу з двух сталёвых пласцін (доўгай і кароткай) і трох гаек і нітаў. Адзін ніт з гайкай павінны ўтвараць вось раздвоенага захопу, а астатнія дзве пары на канцах відэльцаў устаўляюцца ў адтуліны ў зорачцы (гл. ілюстрацыю 8.6).

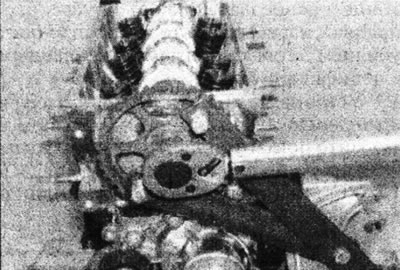

8.6. Утрымлівайце зорачку распредвала ад кручэння з дапамогай самаробнай прылады.
У якасці альтэрнатывы, калі выдаленыя затамкавая вечка і вось каромыслаў, распредвал можна ўтрымліваць з дапамогай падыходнага гаечнага ключа за шлицы, наяўныя на вале са боку зубчастага прываднага рамяня. Зніміце зорачку распредвала (гл. ілюстрацыю).

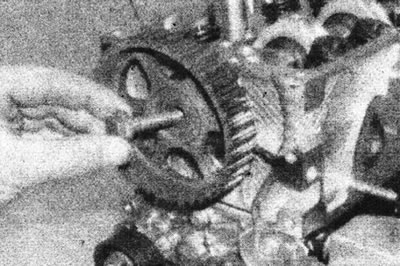

10.3. Зніміце ніт зорачкі распредвала.
4. З дапамогай мікраметра, вымерайце восевай люфт распредвала, і параўнайце з яго з прыведзеным у Спецыфікацыях (гл. ілюстрацыю).
10.4. Вымерайце восевы зазор распредвала з дапамогай мікраметра.
Такім чынам можна вызначыць ступень зносу апорнай пласціны.
5. Зніміце пярэдні сальнік распредвала, гл. Главу 9.
6. Адкруціце два ніта, і выдаліце апорную пласціну з пазы ў галоўцы блока цыліндраў (гл. ілюстрацыі).

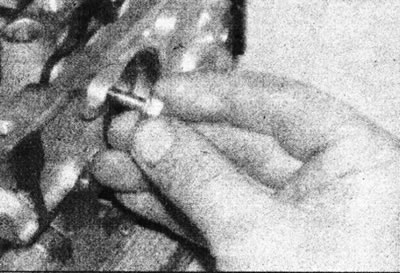

10/06а. Адкруціце два ніта...

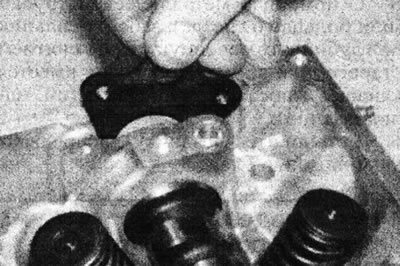

10.6b....і выдаліце апорную пласціну з пазы ў галоўцы блока цыліндраў.
Запомніце арыентацыю пласціны, каб яе можна было ўсталяваць у тым жа самым становішчы.
7. Акуратна дастаньце распредвал з галоўкі блока цыліндраў са боку зорачкі, не пашкодзіце працоўныя паверхні (гл. ілюстрацыю).

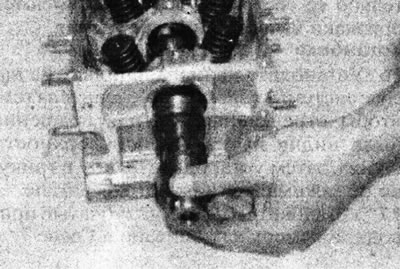

10.7. Зніміце распредвал.
Агляд
8. Агледзіце працоўныя паверхні падшыпнікаў і кулачкоў распредвала на наяўнасць выпрацаваных месцаў і драпін. Заменіце распредвал пры выяўленні такіх пашкоджанняў.
9. Праверце стан працоўных паверхняў на распредвале і ў галоўцы блока цыліндраў. Калі працоўныя паверхні ў галоўцы празмерна зношаныя, галоўка павінна быць заменена.
Ўстаноўка
10. Вышмаруйце паверхні падшыпнікаў у галоўцы блока цыліндраў і кулачкі распредвала, затым устаўце распредвал у галоўку.
11. Усталюйце апорную пласціну (калі ўсталёўваецца ранейшая, правільна арыентуйце яе, як было адзначана перад здыманнем), затым устаўце і зацісніце балты.
12. Вымерайце восевы люфт як апісана ў пункце 4, і пераканайцеся, што ён не выходзіць за рамкі лімітавых значэнняў, прыведзеных у Спецыфікацыях. Празмерны восевы люфт можа быць толькі з-за зносу апорнай пласціны або распредвала.
13. Усталюйце новы пярэдні сальнік распредвала, гл. Главу 9.
14. Усталюйце зорачку распредвала, выступ на ёй павінен увайсці ў прарэз на канцы распредвала. Заблакуйце распредвал, затым устаўце і зацісніце ніт высілкам зацяжкі, рэгламентаваным Спецыфікацыямі.
15. Усталюйце зборку восі каромыслаў і крапежныя пласціны, затым устаўце і зацісніце балты высілкам зацяжкі, рэгламентаваным Спецыфікацыямі.
16. Усталюйце галоўку блока цыліндраў як апісана ў Кіраўніку 11.
