Нататка: Пры ўсталёўцы запатрабуюцца новыя колцавыя ўшчыльненні галоўнага змазвальнага канала і прыёмнай трубкі алейнай помпы, а таксама герметык RHODORSEAL 5661 ці іншы падыходны.
Зняцце
1. Зніміце зубчасты прывадны рамень як апісана ў Раздзел 7.
2. Часова ўсталюеце правы ніжні кранштэйн падвешвання рухавіка/вечка прывада на галоўку блока цыліндраў, і зацісніце ніты мацавання.
3. Далучыце лябёдку і пад'ёмную прыладу да мантажнага вуха на правым ніжнім кранштэйне падвешвання рухавіка/вечку прывада, і злёгку прыпадніміце рухавік.
4. Працуючы пад аўтамабілем, дастаньце дамкрат і драўляны брусок з-пад паддона, затым зніміце паддон, гл. Главу 12.
5. Адключыце злучальнік электраправодкі ад выключальніка кантрольнай лямпы нізкага ціску алею.
6. Зніміце зорачку коленвала.
7. Адкруціце ніты мацавання, і выміце алейную помпу з перадпакоя часткі блока цыліндраў (гл. ілюстрацыю).

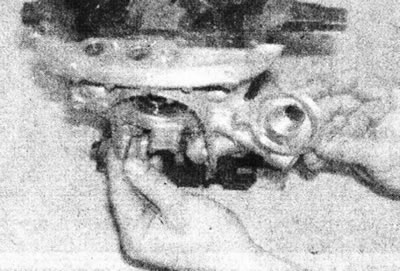

13.7. Выдаліце алейную помпу.
8. Выдаліце колцавае ўшчыльненне з галоўнага змазачнага канала ў блоку цыліндраў (гл. ілюстрацыю).

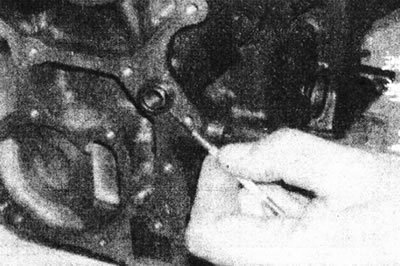

13.8. Выдаліце колцавае ўшчыльненне з галоўнага змазвальнага канала ў блоку цыліндраў.
9. З дапамогай адвёрткі выміце пярэдні сальнік коленвала з алейнай помпы.
Ўстаноўка
10. Старанна ачысціце сумяшчальныя паверхні алейнай помпы і блока цыліндраў.
11. Усталюйце новае колцавае ўшчыльненне ў галоўны змазвальны канал у задняй частцы блока цыліндраў.
12. Вырабіце тонкую палоску герметыка Rhodorseal 5661 на якая сумяшчаецца з блокам цыліндраў паверхня алейнай помпы (гл. ілюстрацыю).

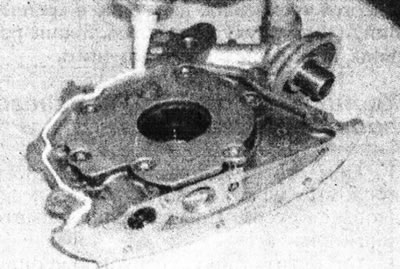

13.12. Вырабіце палоску герметыка на якая сумяшчаецца з блокам цыліндраў паверхня алейнай помпы.
13. Размясціце алейную помпу на пярэднім канцы коленвала, каб усталявальная загваздка ўвайшоў у адтуліну ў алейнай помпе (гл. ілюстрацыю).

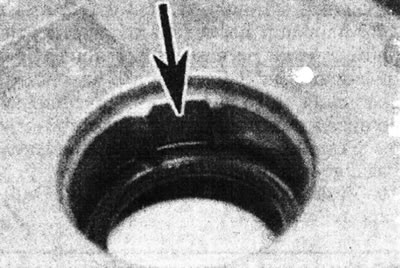

13.13. Выступ на канцы коленвала павінен увайсці ў пазу (адзначаны стрэлкай) у ротары алейнай помпы.
Сатрыце лішні герметык.
14. Усталюйце балты мацавання алейнай помпы, і паступова зацісніце іх высілкам, рэгламентаваным Спецыфікацыямі.
15. Усталюйце новы пярэдні сальнік коленвала, гл. Главу 15.
16. Усталюйце зорачку коленвала так, каб выступ на зорачцы ўвайшоў у адпаведны прарэз у коленвале.
17. Падлучыце электраправодку да выключальніка кантрольнай лямпы нізкага ціску алею.
18. Усталюйце паддон як апісана ў Кіраўніку 12.
19. Змясціце дамкрат і драўляны брусок пад паддонам, каб падтрымаць вагу рухавіка, затым адлучыце пад'ёмную прыладу і лябёдку.
20. Адкруціце правы ніжні кранштэйны падвешвання рухавіка/вечка прывада, затым усталюеце і нацягніце зубчасты прывадны рамень як апісана ў Раздзел 7.
