Зняцце
1. Прыслабце ніт мацавання і рычага рэгулявання генератара, падштурхніце генератар да рухавіка, і зніміце прывадны рамень са шківаў. Адкруціце ніт, які мацуе рычаг рэгулявання генератара да вадзяной помпы, і адвядзіце генератар ад рухавіка (гл. ілюстрацыі 6.7а і 6.7b).

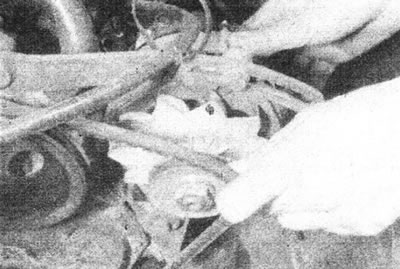

6.7а. Прыслабце мацаванні генератара і зніміце прывадны рамень са шківаў.

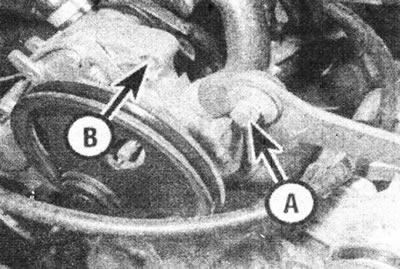

6.7b. Адкруціце ніт (А), і адлучыце рычаг рэгулявання генератара ад помпы (У).
2. Зніміце паддон як апісана ў Главе 7.
3. Кіруючыся Раздзелам 3, правярніце каленвал і ўсталюеце поршань №1 у ВМТ падчас сціску.
4. Каб прадухіліць кручэнне рухавіка, заблакуйце зубчасты вянок махавіка шырокай адвёрткай, уставіўшы яе паміж зубцамі і картэрам. У якасці альтэрнатывы, уключыце 4-ую перадачу, і папытаеце памагатага націснуць тармазную педаль. Адкруціце ніт мацавання шківа коленвала - ён вельмі моцна заціснуты.
5. Зніміце шкіў і ступіцах. Калі ступіца ўручную зняць не атрымоўваецца, акуратна адцісніце яе з дапамогай двух адвёртак, або двух-або трыножнага здымніка (гл. ілюстрацыю).

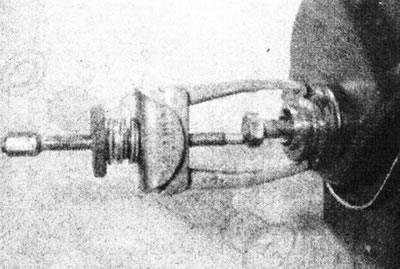

5.5. Каб зняць калодку шківа коленвала можа запатрабавацца адмысловая прылада.
6. Адкруціце гайкі і балты, якія мацуюць вечка прывада да блока цыліндраў. Акуратна адцісніце вечка і зніміце пракладку (дзе ёсць).
7. Даследуйце кампаненты механізму нацяжэння прываднага ланцуга. Памятайце аб тым, што можа прымяняцца адзін з двух тыпаў механізмаў. Механічны можна вызначыць па спружыне нацяжэння і аднаму мантажнаму ніту. Аўтаматычны гідраўлічны механізм нацяжэння можна вызначыць па плунжеру поршня і двум мантажным нітам (гл. ілюстрацыі).

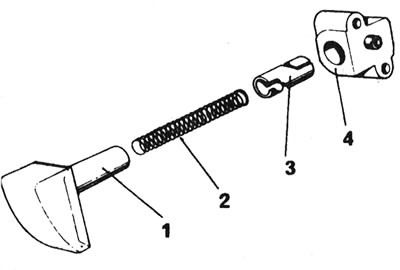

5.7а. Кампаненты гідраўлічнага нацягвальніка прываднага ланцуга: 1 - Поршань з чаравікам механізму нацяжэння; 2 - Спружына; 3 - Утулка; 4 - Кузаў механізму нацяжэння.

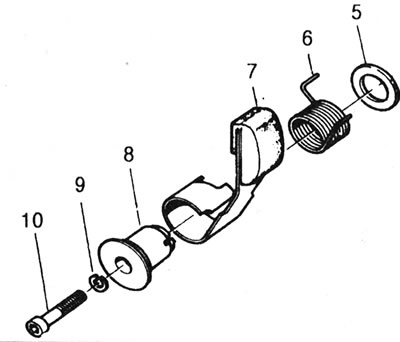

5.7b. Кампаненты механічнага нацягвальніка прываднага ланцуга: 5 - Шайба; 6 - Спружына; 7 - Рычаг чаравіка; 8 - Утулка з фланцам; 9 - Шайба; 10 - Ніт мацавання.
8. Каб зняць механічны нацягвальнік, тэхнікі Renault выкарыстоўваюць адмысловую трубчастую прыладу, які размяшчаецца на механізме нацяжэння і спружыне, і ўтрымлівае ўсе кампаненты разам, пакуль зборка не будзе ўсталяваная зноў (гл. ілюстрацыю).

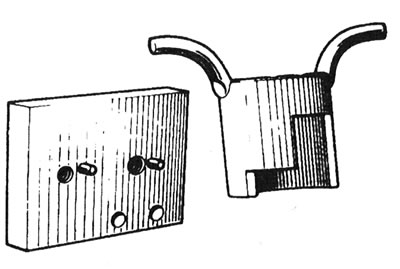

5.8. Прылада Renault для ўтрымання кампанентаў механічнага нацягвальніка.
Калі такой прылады няма, проста адкруціце ніт мацавання з дапамогай кантавага ключа-шасцікантовіка, утрымліваючы разам чаравік механізму нацяжэння і канец спружыны, і зніміце зборку з блока цыліндраў.
9. Калі ўсталяваны гідраўлічны нацягвальнік, заблакуйце плунжар, закруціўшы корпус провадам. Адкруціце мантажныя ніты, і дастаньце механізм нацяжэння. Выміце сеткаваты фільтр ад адтуліны ў блоку цыліндраў.
10. Адагніце блакавальны язычок, затым адкруціце і зніміце ніт мацавання зорачкі распредвала. Зніміце шайбу. Выдаліце зорачку і ланцуг з распредвала, затым зніміце ланцуг з зорачкі коленвала (гл. ілюстрацыю).

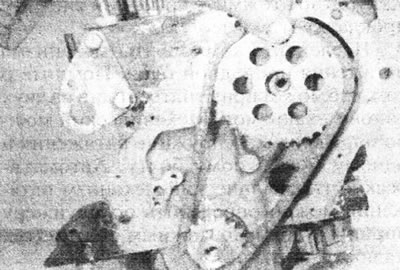

5.10. Зніміце прывадны ланцуг і зорачкі.
Каб зняць зорачку з коленвала, выкарыстоўвайце дзве адвёрткі або здымніка.
11. Выдаліўшы зорачкі і ланцуг, праверце як замацаваная сегментная шпонка ў пазе на канцы коленвала. Калі яна сядзіць свабодна, выдаліце яе.
Агляд
12. Агледзіце прывадны ланцуг. Знос ланцуга можна ацаніць, калі праверыць яе папярочнае адхіленне. Заменіце ланцуг, калі прабег большы за 50 000 км, або калі пры рабоце ён шуміць.
13. Агледзіце ўсе зубцы на зорачках распредвала і коленвала. Калі яны маюць "кручкападобнай" форму, заменіце зорачкі. Рэкамендуецца замяняць зорачкі і ланцуг у камплекце.
14. Калі ўсталяваны механічны нацягвальнік, агледзіце кантактную калодку. Заменіце зборку механізму нацяжэння, калі калодка моцна выпрацавана, або калі аслаблена спружына.
15. Калі ўсталяваны гідраўлічны нацягвальнік, разбярыце яго, адкруціўшы поршань калодкі кантавым ключом-шасціграннікам на 3 мм. Агледзіце поршань, спружыну, утулку і адтуліна ў корпусе механізму нацяжэння на наяўнасць драпін, і пры выяўленні дадзеных пашкоджанняў заменіце кампаненты. Таксама заменіце механізм нацяжэння, калі моцна выпрацавана кантактная калодка ланцуга.
16. Калі гідраўлічны нацягвальнік прыдатны да эксплуатацыі, вышмаруйце і збярыце кампаненты. Спачатку заблакуйце ўтулку ў поршні калодкі, паварочваючы яе па гадзіннікавай стрэлцы кантавым ключом-шасціграннікам, затым устаўце гэтую зборку ў корпус механізму нацяжэння. Старайцеся не націскаць зараз калодку, інакш будзе вызвалена ўтулка, і кампаненты зборкі разляцяцца пад дзеяннем спружыны. Новы гідраўлічны нацягвальнік мае ахоўную распорную пракладку таўшчынёй 2 мм, якая ўстаўлена паміж калодкай і корпусам механізму нацяжэння.
17. Заменіце сальнік у вечку прывада, выціснуўшы стары з дапамогай прыдатнай выбівачкі. Усталюйце новы сальнік, выкарыстоўваючы вялікае гняздо ці драўляны брусок (гл. ілюстрацыю).

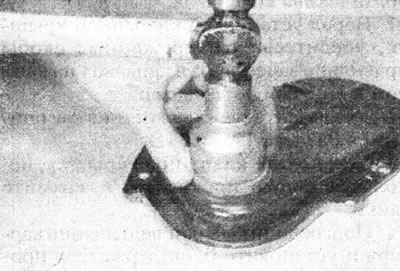

5.17. Выкарыстоўвайце гняздо ці трубу каб замяніць сальнік вечка прывада.
Ўстаноўка
18. Усталюеце сегментную шпонку ў пазу коленвала, затым пасадзіце зорачку коленвала на месца. Зорачка павінна быць усталявана так, каб усталявальная пазнака на ёй была звернутая ў процілеглы ад рухавіка бок.
19. Правярніце коленвал калі неабходна, пакуль надрэз на махавік не сумясціцца з пазнакай ВМТ на шкале.
20. Часова змясціце зорачку распредвала ў працоўнае становішча. Павярніце распредвал так, каб усталявальныя пазнакі на паверхнях зорачак былі змесцаваны як паказана (гл. ілюстрацыю).

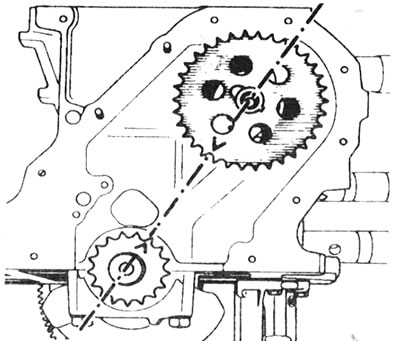

5.20. Размяшчэнне ўсталявальных пазнак пры правільным становішчы зорачак коленвала і распредвала.
Зніміце зорачку распредвала.
21. Усталюйце прывадны ланцуг на зорачку распредвала, зарыентуйце зорачку ў прыблізна правільнае становішча, і надзеньце ланцуг на зорачку коленвала. Размясціце зорачку на распредвале, і пераканаецеся, што пры роўным абапал правісанні ланцуга пазнакі сумешчаны.
22. Усталюйце ніт мацавання зорачкі распредвала, выкарыстаючы новы блакавальны язычок, і зацісніце ніт высілкам зацяжкі, рэгламентаваным Спецыфікацыямі. Адагніце замыкалы язычок уверх і замацуеце ніт.
23. Калі ўсталяваны механічны нацяжнік, размясціце яго ў працоўнае становішча і ўсталюеце канцы спружыны ў блок і на рычаг чаравіка. Усталюеце ніт мацавання і надзейна зацісніце яго кантавым ключом-шасціграннікам.
24. Калі ўсталяваны гідраўлічны нацягвальнік, спачатку ўстаўце сеткаваты фільтр у блок цыліндраў (гл. ілюстрацыю).

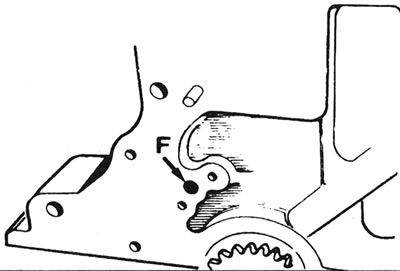

5.24. Месцазнаходжанне сеткаватага фільтра (F) для гідраўлічнага нацягвальніка ў блоку цыліндраў.
Зніміце ахоўную распорную пракладку (пры ўстаноўцы новага механізму нацяжэння) і размясціце механізм нацяжэння на блоку цыліндраў. Устаўце і зацісніце балты. Упіхніце чаравік цалкам унутр, затым адпусціце яго. Поршань павінен выйсці пад намаганнем спружыны.
25. Вышмаруйце ланцуг, зорачкі і механізм нацяжэння. Пераканайцеся, што сумяшчальныя паверхні вечка прывада і блока цыліндраў чыстыя і сухія, і выдаліце рэшткі старога герметыка. У вечку прывада павінен быць усталяваны новы сальнік.
26. Калі на вечку прывада няма ўсталявальных загваздак, павінна быць усталявана пракладка. Размясціце пракладку на блоку цыліндраў, замацоўваючы яе змазкай. Усталюйце вечка прывада, і зацісніце гайкі і балты ўручную. Вышмаруйце калодку шківа, і часова ўсталюеце яго на канцы коленвала, каб магчыма было правільна размясціць вечка прывада, затым зацісніце гайкі і ніты вечка.
27. Калі маюцца ўсталявальныя загваздкі, вырабіце пасту САF 4/60 ТНIХО на паверхню вечка прывада (гл. ілюстрацыю), затым змясціце вечка на загваздкі і дзве шпількі. Паступова ў дыяганальнай паслядоўнасці зацісніце гайкі і балты.

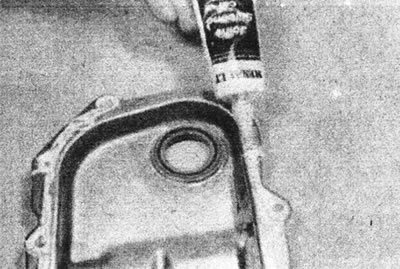

5.27. Вырабіце герметык на паверхню вечка прывада.
28. Вышмаруйце ступіцу шківа коленвала, і акуратна надзеньце яе на канец коленвала (гл. ілюстрацыю).

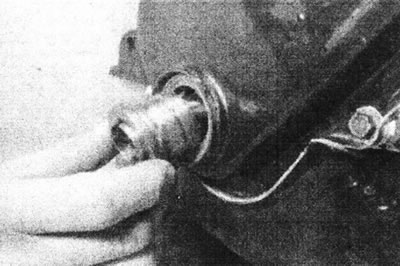

5.28. Надзеньце ступіца шківа на канец коленвала...
29. Змесціце шкіў у працоўнае становішча, усталюеце ніт мацавання і шайбу, і зацісніце ніт высілкам зацяжкі, рэгламентаваным Спецыфікацыямі (гл. ілюстрацыі).

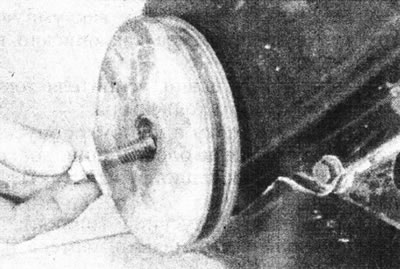

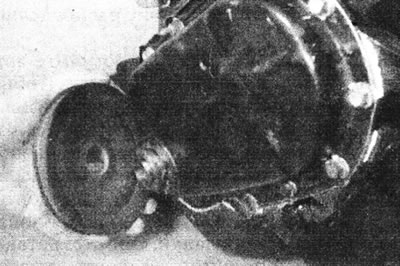

5.29а....затым усталюеце шкіў...
5.29b....і ніт мацавання.
Утрымлівайце коленвал адным з метадаў, апісаных у пункце 4.
30. Усталюйце паддон, гл. Главу 7.
31. Усталюеце і нацягніце прывадны рамень генератара.
