Uwaga! Przed przystąpieniem do pracy zapoznać się z ostrzeżeniem w rozdz Układ paliwowy i wydechowy - modele benzynowe.
Wycofanie
1. Odłącz przewód uziemiający od akumulatora (skontaktować się z szefem Wyposażenie elektryczne silnika dla modeli Scenic).
Uwaga! Jeśli radio samochodowe w Twoim samochodzie jest zakodowane, przed odłączeniem akumulatora upewnij się, że znasz kod.
2. Zdejmij tylne siedzenie lub poduszkę tylnego siedzenia zgodnie z opisem w Rozdziale Ciało, aby uzyskać dostęp do pokrywy pompy paliwa.

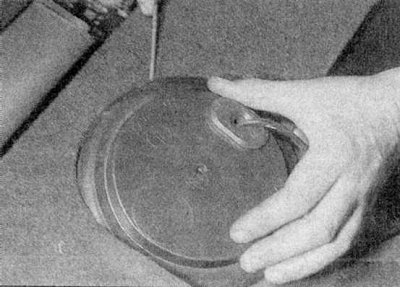

3. Za pomocą śrubokręta zdejmij plastikową osłonę z podłogi, aby uzyskać dostęp do pompy (patrz załączona ilustracja).

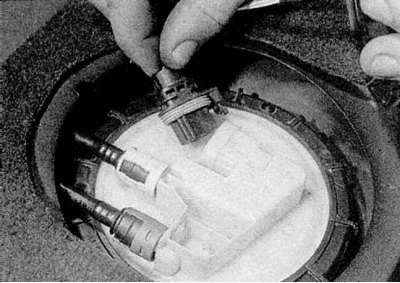

4. Odłącz złącze przewodów od pompy wtryskowej paliwa i przymocuj złącze do karoserii, aby zapobiec wypadnięciu za zbiornik (patrz załączona ilustracja).

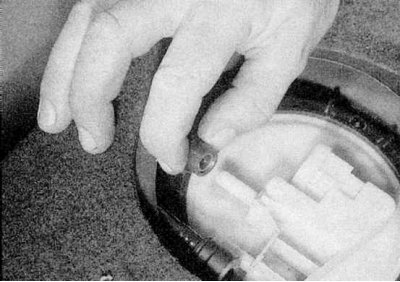

5a. Zanotuj położenie przewodów paliwowych; zielony wąż po lewej stronie to doprowadzenie paliwa do komory silnika, a czerwony wąż obok złącza instalacji elektrycznej to powrót paliwa (strzałki na górze pompy wskazują kierunek przepływu). Odłącz oba węże od góry pompy, a następnie zatkaj końce węży, aby zminimalizować straty paliwa (patrz ilustracje).

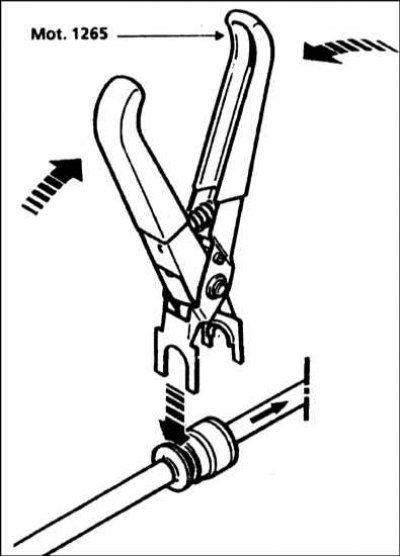

5b. Specjalne narzędzie Renault do odłączania przewodu paliwowego.

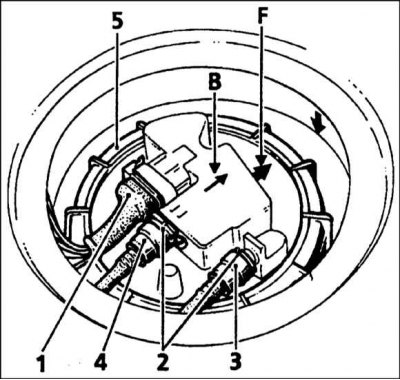

5c. Połączenia pompy paliwa:
- 1 - Złącze przewodów;
- 2 - Zaciski;
- 3 - Przewód doprowadzający paliwo;
- 4 - Przewód powrotny paliwa;
- 5 - Pierścień blokujący;
- B - Strzałka wskazuje powrót paliwa;
- F - Strzałka musi być skierowana do tyłu i być równoległa do osi wzdłużnej pojazdu.

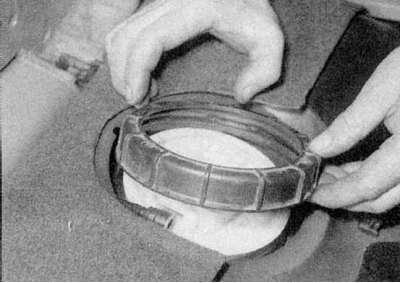

6a. Odkręć pierścień blokujący i wyjmij go ze zbiornika (patrz ilustracje).

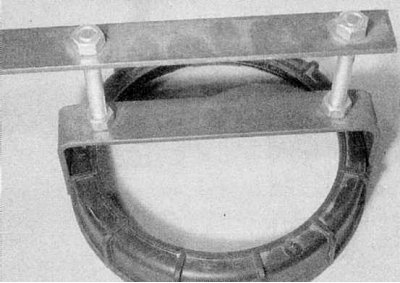

6b. Domowe narzędzie do usuwania pierścienia blokującego pompę paliwową.

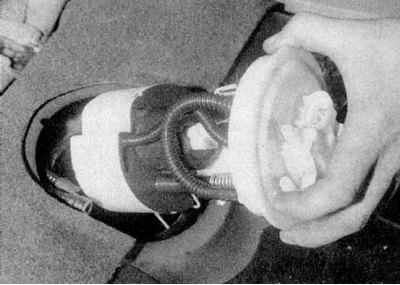

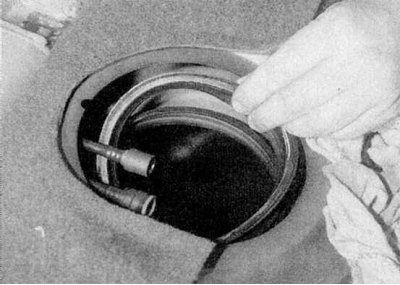

7a. Ostrożnie wyjmij zespół pompy zalewania ze zbiornika paliwa, uważając, aby nie uszkodzić ramienia czujnika wskaźnika poziomu paliwa.
7b. Zdejmij gumowy o-ring i sprawdź jego stan. Jeśli O-ring nie nadaje się do użytku, kup nowy (patrz ilustracje).
8. Informujemy, że czujnik poziomu paliwa/pompki zastrzykowej jest dostępny wyłącznie w postaci kompletnego zespołu - poszczególne elementy nie są sprzedawane.
Instalacja
1. Sprawdź, czy filtr przewodu ssącego pompy wtryskowej paliwa nie jest zatkany. Zamontować O-ring na górze zbiornika paliwa.
2. Ostrożnie włóż zespół pompy do zbiornika paliwa.
3. Wyrównaj strzałkę na pokrywie pompy wtryskowej paliwa ze strzałką na zbiorniku paliwa (strzałka musi być skierowana w stronę tyłu pojazdu), a następnie zainstaluj pierścień blokujący. Mocno dokręcić pierścień blokujący, a następnie ponownie sprawdzić, czy znaki na pokrywie pompy i zbiorniku są wyrównane.
Notatka. Jeśli dostępne jest odpowiednie gniazdo, dokręć pierścień blokujący do Specyfikacje wysiłek.
4. Podłącz przewody zasilające i powrotne do górnej części pompy paliwowej.
5. Podłącz okablowanie
6. Podłącz akumulator i uruchom silnik. Sprawdź, czy przewody zasilające i powrotne pompy paliwowej nie są szczelne.
7. Załóż plastikową osłonę siedziska tylnego siedzenia.
