Pretensionatoarele trebuie înlocuite doar ca set.
Masuri de securitate
Nu utilizați un ohmmetru pentru a testa dispozitivul de pretensionare a centurii de siguranță. Nu scăpați niciodată dispozitivul de pretensionare a centurii de siguranță.
Îndepărtarea
- Înainte de a scoate dispozitivul de pretensionare a centurii de siguranță, blocați toate circuitele de aprindere pentru elementele pirotehnice, după cum urmează:
- conectați instrumentul portabil de diagnosticare XR25 la vehicul;
- pune contactul;
- puneți comutatorul ISO în poziția S8 și introduceți codul D49;
- utilizați dispozitivul XR25 pentru a bloca unitatea de comandă și introduceți comanda G 80*. Când această funcție este activată, toate circuitele de aprindere sunt blocate, lampa de avertizare airbag din panoul de instrumente și barograful din stânga 14 al XR25 sunt aprinse (noile unități de control sunt livrate în stare blocată).
- așteptați două secunde până când unitatea de control se descarcă automat.
- decuplați contactul.
- Scoateți șurubul care fixează setul cu cască de protecție a dispozitivului de pretensionare a centurii de siguranță.
- Deconectați conectorul.
- Deșurubați șurubul dispozitivului de pretensionare a centurii de siguranță și scoateți-l.
Instalare
- Montați dispozitivul de pretensionare a centurii de siguranță și fixați-l cu șurubul, strângându-l la cuplul necesar.
- Conectați conectorul
- Instalați setul cu cască de protecție a pretensionatorului centurii de siguranță și fixați-l cu șurubul, strângând-o la cuplul necesar.
- Porniți contactul.
- Utilizați XR25 pentru a verifica eventualele defecțiuni ale sistemului de securitate. Daca totul este ok. deblocați computerul utilizând comanda G 81* Asigurați-vă că barograful din stânga 14 al XR25 nu este iluminat.

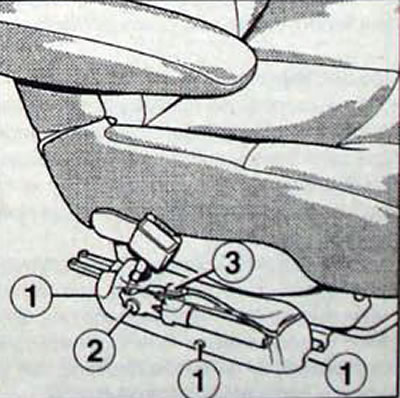

Desen 13.64. Pretensionator centura de siguranta: 1 - șurubul de fixare a căștii de protecție a pretensionatorului centurii de siguranță; 2 - șurub de fixare a pretensionatorului centurii de siguranță; 3 - conector pentru pretensionarea centurii de siguranță
