Верхняя мёртвая кропка (ВМТ) для поршня № 1 — размяшчэнне (Renault Clio 1)

1. ВМТ - самая высокая кропка ў цыліндры, якой дасягае поршань пры абарачэнні коленвала. Кожны поршань устае ў ВМТ у канцы такту сціску, а таксама ў канцы такту выпуску. Аднак, для рэгулявання моманту запальвання бярэцца ў разлік ВМТ у канцы такту сціску. На ўсіх рухавіках, апісаных у гэтым кіраўніцтве, цыліндр №1 знаходзіцца ў канцы рухавіка, звернутым да трансмісіі (з боку махавік).

2. Зацягніце ручны тормаз, затым паддам кратце перадпакой правы бок аўтамабіля і ўсталюеце яе на восевыя падпоркі. Зніміце правае кола.

3. Зніміце пластыкавае вечка знутры аркі правага кола, каб атрымаць доступ да ніта шківа коленвала.

4. Зніміце свечкі запальвання як апісана ў Раздзеле 1.

5. Закрыйце пальцам адтуліну для свечкі запальвання №1 у галоўцы блока цыліндраў (бліжэйшы ад махавік). Праверніце каленвал па гадзіннікавай стрэлцы, пакуль не адчуеце ціск у цыліндры №1. Яно кажа аб тым, што поршань паднімаецца ў цыліндры.

6. Зніміце корак з адтуліны ў верхняй частцы ніжняга кранштэйна падвешвання рухавіка/верхняй вечку прываднага рамяня. Гледзячы ў адтуліну, працягвайце пракручваць коленвал, пакуль усталявальная пазнака ВМТ на зорачцы распредвала не сумясціцца з пазнакай на версе вечка/кранштэйна. Калі ніжняе вечка/верхняе падвешванне былі выдаленыя, пазнака на зорачцы распредвала павінна быць сумешчаная з пазнакай наверсе затамкавага вечка (гл. ілюстрацыі).

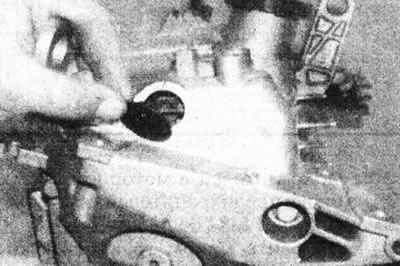

3.6а. Зніміце корак з адтуліны ў ніжнім кранштэйне падвешвання рухавіка/верхняй вечку прываднага рамяня.

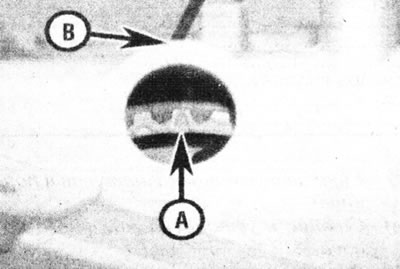

3.6b. Установачная пазнака ВМТ (А) на зорачцы распредвала павінна быць сумешчаная з пазнакай (У) на версе ніжняга кранштэйна падвешвання рухавіка/верхняй вечку прываднага рамяня...

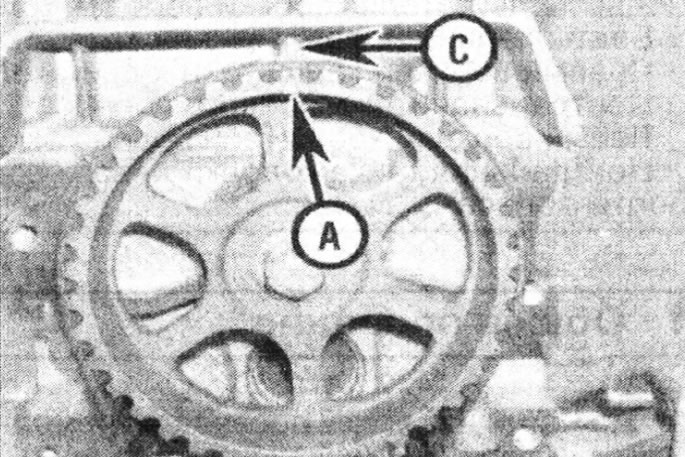

3.6с....або з пазнакай (З) наверсе затамкавага вечка.

Заўвага: На зорачцы распредвала маецца пяць пазнак. Але толькі трохкутная пазнака на адным з зубцоў уяўляе ВМТ. Іншыя паўкруглыя пазнакі выкарыстоўваюцца для рэгулявання зазор клапанаў. Калі ўсталяваныя ніжні кранштэйны падвешвання рухавіка/верхняе вечка прываднага рамяня, то вельмі складана правільна сумясціць пазнакі. Калі ўсталявальная пазнака на зорачцы коленвала сумешчаная з пазнакай на фланцы алейнай помпы (гл. пункт 7), і пазнака на зорачцы распредвала бачная праз адтуліну ў кранштэйне падвешвання рухавіка/вечку зубчастага прываднага рамяня, поршань лічыцца ўсталяваным у становішча ВМТ.

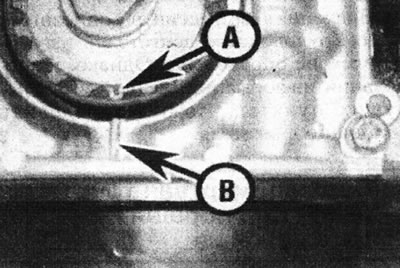

7. Калі зараз выдаліць шкіў коленвала (гл. Кіраўніка 5), усталявальная пазнака на зорачцы коленвала павінна сумясціцца з пазнакай ВМТ у ніжняй частцы фланца алейнай помпы (гл. ілюстрацыю).
