Заўвага: Двухрадковы ролікавы падшыпнік герметычны, адрэгуляваны і напоўнены змазкай, таму ён не патрабуе абслугоўвання. Не здымайце падшыпнік без крайняй неабходнасці, паколькі ён будзе пашкоджаны падчас зняцця. Ніколі не падцягвайце гайку ступицы у спробе "адрэгуляваць" падшыпнік. Для пераборкі зборкі спатрэбіцца прэс; калі ён не даступны, выкарыстоўвайце вялікія варштатныя ціскі і прыдатныя накладкі (тыпу вялікіх гнёздаў). Унутраныя кольцы падшыпніка запрасаваныя на ступіцах; калі такое кольца застанецца на ступіцах, запатрабуецца падыходны завостраны здымнік для падшыпнікаў.
Праверка
1. Каб праверыць падшыпнікі пярэдняга кола на знос, вымерайце бакавы люфт кола. Усталюеце мікраметр так, каб яго зонд дакранаўся дыска калодкі. Біццё павінна складаць 0 - 0.05 мм, у адваротным выпадку падшыпнікі зношаныя празмеру і іх варта замяніць.
Зняцце
Нататка: Пры ўсталёўцы запатрабуецца новае стопорное кольца падшыпніка.
2. Зніміце зборку паваротнага кулака (гл. Главу 2), затым адкруціце шрубы мацавання ахоўнага кажуха тармазной кружэлкі і зніміце кажух са калодкі.
3. Падапрыце паваротны кулак надзейна блокамі або зацісніце яго ў цісках. Выкарыстоўваючы прыдатную распорную ўтулку, якая абапіраецца толькі на ўнутраны канец калодкі, выцесніце калодку з падшыпніка. Калі ўнутранае кольца падшыпніка застанецца на ступіцах, зніміце яго з дапамогай падыходнага здымніка для падшыпнікаў. (гл. Заўвага вышэй), затым выдаліце са калодкі ўпартую шайбу, запомніўшы яе арыентацыю.
4. Выміце стопарнае кольца падшыпніка з унутранага канца зборкі паваротнага кулака.
5. Дзе неабходна, усталюеце ўнутранае кольца падшыпніка на яго вонкавае кольца, перавярніце падшыпнік унутраным бокам уніз і надзейна падапрыце ўнутраную паверхню паваротнага кулака. Выкарыстоўваючы прыдатную распорную ўтулку, якая абапіраецца толькі на ўнутранае кольца, выцесніце поўную зборку падшыпніка з паваротнага кулака.
6. Старанна ачысціце ступіцу і паваротны кулак ад бруду і змазкі. Сточiте ўсе задзіракі і няроўнасці, якія маглі б перашкаджаць зборцы. Праверце кампаненты на наяўнасць расколін і іншых пашкоджанняў, а таксама прыкмет зносу і заменіце іх, калі неабходна. Падшыпнікі яго стопорное кольца павінны быць заменены пасля кожнага зняцця.
Ўстаноўка
7. Пры зборцы, пераканайцеся (калі магчыма), што новы падшыпнік запоўнены змазкай. Вырабіце тонкі на вонкавае кольца падшыпніка і вал ступицы пласт алею.
8. Перад усталёўкай новага падшыпніка зніміце з яго пластыкавыя вечкі, якія абараняюць ушчыльненні, але пакіньце ўнутраную пластмасавую ўтулку ў працоўным становішчы, каб змацаваць унутраныя кольцы.
9. Падопрыце паваротны кулак і ўсталюеце ў яго падшыпнік. Уцісніце падшыпнік у працоўнае становішча, выкарыстоўваючы прыдатную распорную ўтулку, якая абапіраецца толькі на вонкавае кольца.
10. Як толькі падшыпнік змешчаны правільна, замацуеце яго новым стопарным кольцам і зніміце пластмасавую ўтулку. Вырабіце на ўшчыльненні невялікая колькасць змазкі.
11. Усталюйце на ступіцу упартую шайбу плоскай паверхняй да фланца. Перавярніце ступіцу вонкавым бокам уніз і надзейна падапрыце яе.
12. Змесціце ўнутранае кольца падшыпніка на канец ступіцах. Насадзіце падшыпнік на ступіцу, выкарыстоўваючы распорную ўтулку, якая абапіраецца толькі на яго ўнутранае кольца, так каб падшыпнік дайшоў да ўпартай шайбы (гл. ілюстрацыю).

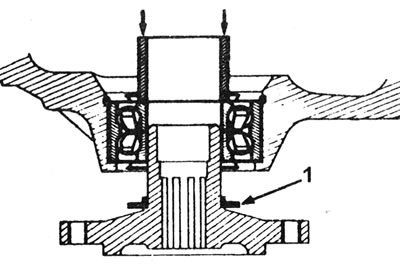

3.12 Усталюйце ступіцах. 1 - Упартая шайба.
Пераканайцеся, што ступіца круціцца свабодна. Выдаліце лішак алею ці змазкі.
13. Усталюеце на паваротны кулак ахоўны кажух тармазной кружэлкі і зацісніце шрубы яго мацавання.
14. Усталюйце зборку паваротнага кулака як апісана ў Кіраўніку 2.
