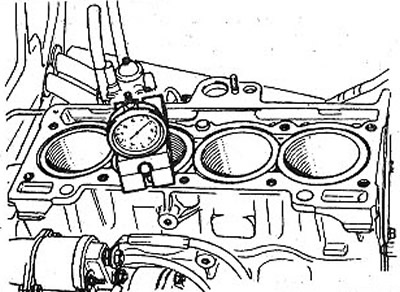

2. Прикрепете индикатора тип стрелка с опорната плоча към цилиндровия блок (вижте илюстрацията).
6.2 Прикрепете индикатора тип стрелка с опорната плоча към цилиндровия блок
3. Използвайте индикатор, за да измерите изпъкналостта на цилиндровите втулки спрямо цилиндровия блок. Стойността на издатината трябва да бъде между 0,02 mm и 0,09 mm.
При монтиране на нови маншони измерването на изпъкналостта се извършва без уплътнителния пръстен от страната на лагера на маншона.
Издатините на две съседни втулки не трябва да се различават с повече от 0,05 mm.

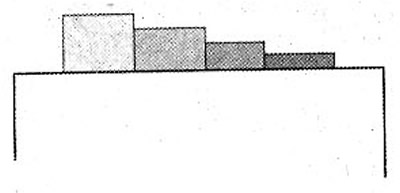

Издатините на ръкавите трябва или да се увеличават във възходящ ред от цилиндър 1 към цилиндър 4, или да бъдат подредени в низходящ ред (вижте илюстрацията). В противен случай маншоните трябва да се монтират отново, като се свържете със сервиз.
6.3 Издатините на ръкавите трябва или да се увеличават във възходящ ред от цилиндър 1 към цилиндър 4, или да бъдат подредени в низходящ ред
