Poznámka: Pri kúpe nového priečneho ramena pre vozidlo druhej generácie sa uistite, že chýba miska zadného ložiska. Puzdrá v trojuholníkovej páke je možné vymeniť, pričom berte na vedomie, že pre každú objímku je potrebné zvoliť ekvivalentnú. Existujú rozdiely v závislosti od roku výroby modelu, ktoré je potrebné vziať do úvahy pri výmene.
1. Vytlačte prvú objímku pomocou rúrky s priemerom 31,0 alebo 39,5 mm, v závislosti od priemeru objímky.
2. Zatlačte novú objímku, kým nebude hodnota «A» (pozri ilustráciu) nebude presne 181,3 mm pre sériové modely pred decembrom 1987 alebo 112,6 mm pre sériové modely od januára 1988. Táto hodnota sa meria najskôr na starom lisovanom puzdre a potom na novom.

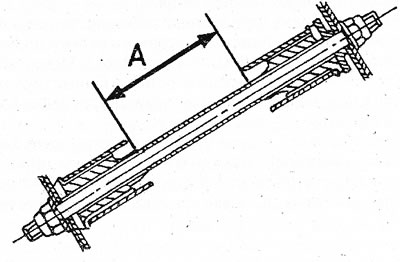

13.2 Inštalácia gumových puzdier do spodného ramena nápravy. Hodnota «A» musí zodpovedať hodnote uvedenej v texte
3. Vytlačte druhú objímku a vtlačte novú podľa zadaných rozmerov.
4. Výmena puzdra riadiaceho ramena druhej generácie je úplne odlišná, pretože dve puzdrá sú vtlačené spredu a jedno puzdro je vtlačené do zadnej časti riadiaceho ramena.
5. Proces inštalácie zadného náboja je dosť pracný, pretože vyžaduje určitý uhol, aby sa predpätie gumovej podpery. Ak si nie ste istí, že túto prácu zvládnete sami, obráťte sa na autoservis. V opačnom prípade postupujte takto:
6. Odrežte prírubu (1) (pozri ilustráciu), dávajte pozor, aby ste neporezali ovládacie rameno.

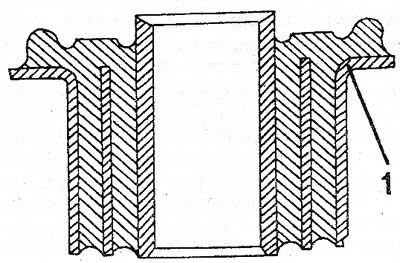

13.6 Pred vyrazením predných puzdier odrežte prírubu (1)
7. Vytlačte obe priechodky pomocou 34 mm trubice. Môžete použiť zverák.
8. Zatlačte nové objímky. K tomu použite opäť 38 mm rúrku až po prírubu (1) sa nedotkne ramena zavesenia.
9. Razidlom vytlačte zadné puzdro. Na odstránenie starej objímky je potrebné z nej vytlačiť čap, t.j. upevnite puzdro zospodu a vytlačte kolík z puzdra.
10. Pred výmenou zadného náboja nainštalujte predný náboj.
11. Inštalácia novej manžety sa vykoná podľa obrázka. Ako vidíte, objímka je naklonená mierne dozadu a je stlačená tak, aby bolo možné po stlačení nastaviť požadovaný uhol sklonu. Okrem toho hodnota «X» by mala byť 393 mm. Je povolená odchýlka 0,5 mm. Postupujte nasledovne:

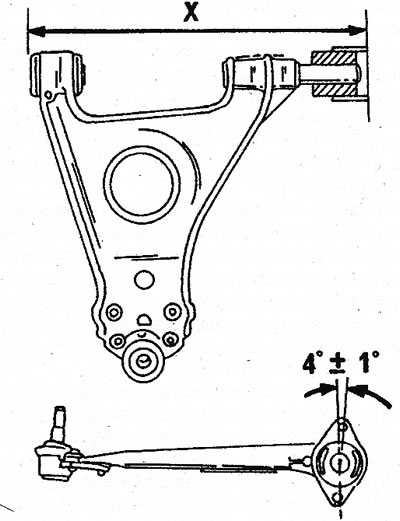

13.11 Lisovanie zadného náboja na vozidlách druhej generácie
12. Pomocou čapu priečneho ramena nainštalujte objímku do naznačenej polohy, pozrite sa na rameno zboku a v prípade potreby nastavte objímku do požadovaného uhla. Problematické je presné meranie uhla, t.j. treba to určiť pohľadom.
13. Bez otáčania objímky položte prst pod lis a pritlačte naň objímku, súčasne odmerajte hodnotu «X» pomocou pravítka. Na zatlačenie na puzdro použite 24 mm trubicu. Pri dodržaní tejto hodnoty bude puzdro presne namontované, je však potrebné nastaviť aj uhol oboch otvorov pre skrutky.
