Atenţie. Aripioarele de răcire ale schimbătoarelor de căldură sunt foarte fragile. Când lucrați la schimbătoarele de căldură, luați măsuri de precauție pentru a preveni deteriorarea aripioarelor de răcire.
Îndepărtarea
- Scoateți suporturile superioare care fixează ghidajele carcasei ventilatorului, îndepărtând suporturile ridicându-le cu o șurubelniță și eliberându-le prin glisarea înapoi.
- Scoateți șurubul de fixare a flanșei (1, desen 14.12) și scoateți receptorul-uscător

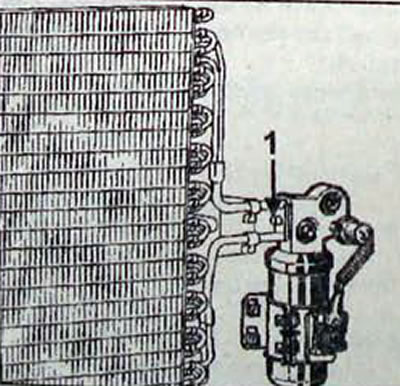

Desen 14.12. Locația șuruburilor (1) suporturi receptor-uscător
Instalare
- Instalarea se realizează în succesiune. invers la retragere.
- Când conectați conductele la uscător-recipient, lubrifiați garniturile cu ulei folosit pentru compresor.
- Utilizați o stație de alimentare pentru a încărca circuitul frigorific cu agent frigorific R134a.

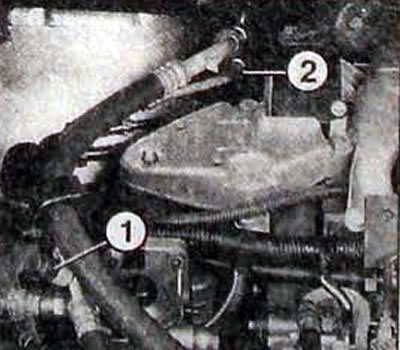

Desen 14.13. Amplasarea supapelor pentru eliberarea gazului sub joasă (1) și înalt (2) presiune
