Cuprins: Demontarea 🠛 Instalare 🠛
Demontarea
- Deschideți ușa corespunzătoare

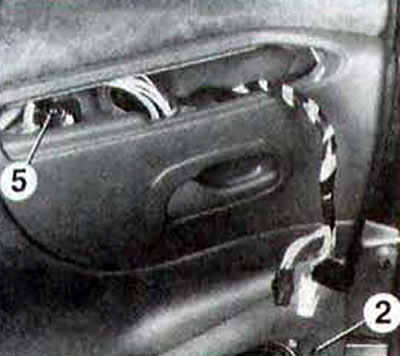

Figura. 13.10. Scoaterea ornamentului ușii din față: 2 - șurub de fixare a garniturii ușii; 5 - șurubul situat sub suportul comutatorului
Ușa din față
- Scoateți șurubul (1, fig 13 11) comutați suporturile suportului și deconectați cablajul

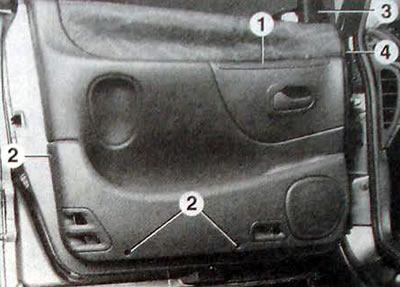

Figura. 13.11. Scoaterea ornamentului ușii din față: 1 - șurub pentru fixarea suportului comutatorului; 2 - șurub de fixare pentru buzunarul ușii. 3 - suprapunere triunghiulară decorativă interioară; 4 - șurub situat în canalul de alimentare cu aer
- Scoateți grila difuzorului.
- Scoateți șuruburile (2) de fixare buzunar frontal ușă Buzunar ușa din față este o parte integrantă a ornamental al portierei din față.
- Scoateți garnitura triunghiulară decorativă interioară, detașând mai întâi partea din spate a ornamentului.
- Scoateți capacul și deșurubați șurubul situat în canalul de alimentare cu aer.
- Scoateți șurubul situat sub suportul comutatorului.
- Folosiți un instrument plat pentru a separa garnitura ușii de ușă.
- Deconectați tija de la mânerul interior al ușii.
- Scoateți garnitura ușii și deconectați conectorul electric de la difuzor.
Ușa din spate
- Scoateți mânerul de ridicare a geamului.
- Scoateți șurubul de fixare a cotierei.
- Scoateți capacul decorativ al mânerului ușii.
- Scoateți grila difuzorului.
- Scoateți șuruburile care fixează buzunarul ușii din spate. Buzunarul ușii din față este o parte integrantă a ornamentelor ușii din spate.
- Folosiți un instrument plat pentru a separa garnitura ușii de ușă.
- Scoateți garnitura ușii și deconectați conectorul electric de la difuzor.
Instalare
- Instalarea se efectuează în ordinea inversă a demontării.

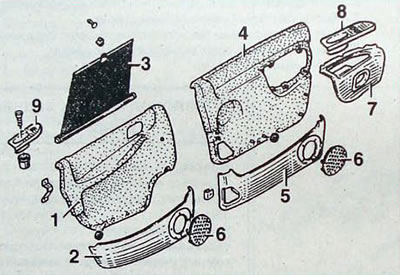

Figura. 13.12. Garnitura ușii:1 - ornamentul ușii din spate; 2 - buzunar ușă din spate; 3 - jaluză; 4 - ornamente ușii din față; 5 - buzunar pentru ușa din față;6 - grila difuzorului; 7 - suprapunere decorativă; 8 - Mâner de deschidere a ușii din față cu întrerupătoare; 9 - mâner de deschidere a ușii din spate

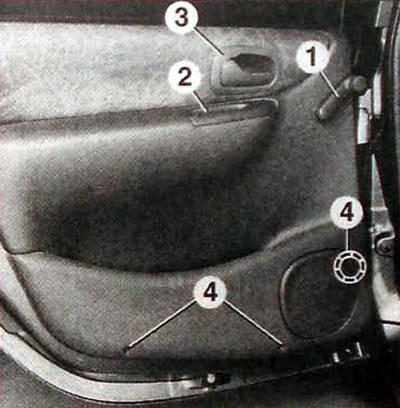

Figura. 13.13. Scoaterea ornamentelor ușii din spate: 1 - maner de ridicare geam; 2 - cotiera; 3 - capac decorativ pentru mânerul de blocare a ușii; 4 - șuruburi de fixare pentru buzunarul ușii
