Mâner exterior
- Scoateți tapițeria și folia de protecție împotriva prafului și umezelii de pe ușă.
- Deconectați tija de blocare de la mânerul exterior de deblocare a ușii
- Deșurubați piulița și scoateți suportul.
- Scoateți mânerul exterior al ușii rotindu-l în sus.
Cilindru de închidere a ușii din față
- Scoateți tapițeria și folia de protecție împotriva prafului și umezelii de pe ușă.
- Deconectați tija de deblocare.
- Scoateți șurubul de fixare a tirantului.
- Scoateți cilindrul de blocare împreună cu tija.
Mâner de deblocare interior al ușii din față
- Mânerul interior de deschidere a ușii din față este îndepărtat împreună cu ornamentul ușii.
Mâner interior de deblocare a ușii din spate
- Scoateți tapițeria și folia de protecție împotriva prafului și umezelii de pe ușă.
- Scoateți șurubul care fixează tija interioară a mânerului ușii.
- Scoateți șurubul de fixare a blocării.
Încuietoare ușii din față
- Încuietoarea ușii din față este asigurată cu trei șuruburi.
- Scoateți tapițeria și folia de protecție împotriva prafului și umezelii de pe ușă.
- Deconectați tija exterioară a mânerului ușii.
- Scoateți tija de deblocare a ușii.
- Deconectați conectorul electric.
- Scoateți șuruburile și scoateți încuietoarea.
Încuietoare ușii din spate
- Încuietoarea ușii din spate este fixată cu trei șuruburi.
- Scoateți tapițeria și folia de protecție împotriva prafului și umezelii de pe ușă.
- Deconectați tija interioară a mânerului ușii.
- Deconectați tija exterioară a mânerului ușii.
- Deconectați conectorul electric.
- Scoateți șuruburile și scoateți încuietoarea.

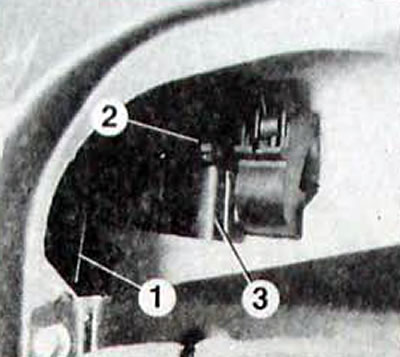

Figura. 13.17. Scoaterea mânerului exterior (în față sau în spate): 1 - tijă exterioară a mânerului pentru deblocarea broaștei, 2 - piuliță; 3 - suport

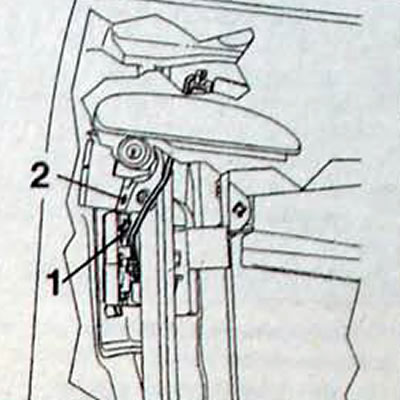

Figura. 13.18. Scoaterea cilindrului de blocare (usa din fata) 1 - tija de blocare de blocare; 2 - șurub de control al tracțiunii
[Vizualizați sursa originală pe această resursă RenaultBook]

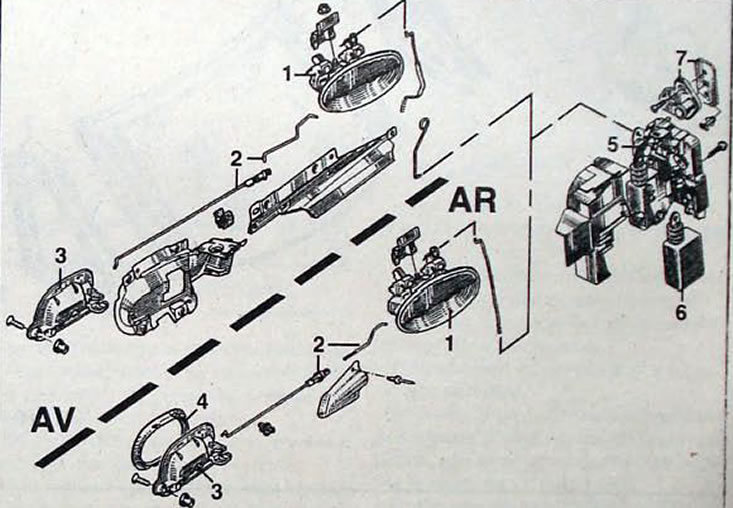

Figura. 13.19. Mecanisme de deschidere a ușilor față și spate: 1 - mâner exterior al ușii; 2 - tracțiune; 3 - mâner interior al ușii; 4 - ornamente decorative pentru mânerul interior al ușii; 5 - acţionarea electrică a mecanismului de deblocare; 6 - actuator electromagnetic; 7 - placă de impact
