2. Deconectați bateria.
3. Când lucrați la vehicule fabricate înainte de sfârșitul lunii decembrie 1987, scoateți lampa de semnalizare, deconectați ștecherul cu mai mulți pini a becului și deșurubați piulițele (1) (vezi ilustrația). Scoateți lumina de ceață.

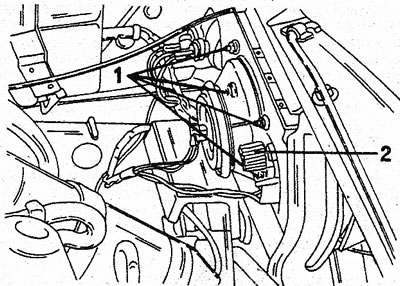

9.3 Spatele farului de ceață la vehiculul de prima generație 1. Piulițe de fixare; 2. Șurub de reglare orizontală
4. Când se lucrează la mașini fabricate din 1988 (generația I) deconectați conectorul cu mai mulți pini de la becul farului de ceață și ambii conectori mici din spatele luminilor de parcare și ale luminilor de semnalizare.
5. Deșurubați cele 4 piulițe care fixează farul de ceață, eliberați arcul situat în interior și trageți proiectul de ceață înainte.
6. La vehiculul din a doua generație, deconectați conectorul luminii de semnalizare, îndepărtați garnitura grilei radiatorului (2x2 șuruburi), grila radiatorului (6 șuruburi) și deconectați lumina de semnalizare (1 clemă cu arc) și împinge-l înainte.
7. Deșurubați cele 4 piulițe din spate și trageți lumina de ceață înainte. Scoateți capacul (3) (clemă cu arc), pentru a oferi acces la nucă (vezi ilustrația).

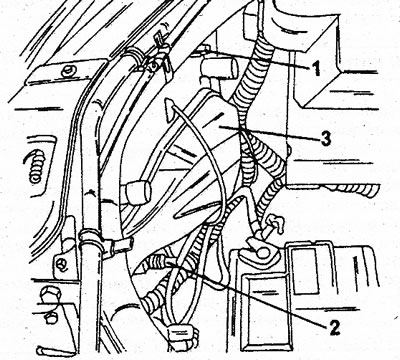

9.7 Poziția șurubului de reglare verticală (1) și a șurubului de reglare orizontală (2). Capacul (3) trebuie scos pentru a avea acces la piulița farului de ceață
8. Instalați farul de ceață în ordine inversă.
9. După instalare, farurile de ceață trebuie întotdeauna reglate. Pentru a le regla, este necesar să folosiți un dispozitiv optic special. Șuruburile de reglare sunt, de asemenea, amplasate în diferite locuri:
a) La vehiculele de prima generație, șurubul de reglare a înălțimii este situat la punctul (2) (vezi ilustrația 9.3). Șurubul de reglare lateral este situat în partea de jos, lângă lampa de semnalizare de pe spatele lămpii de ceață.
b) La vehiculele de a doua generație, locația șuruburilor este prezentată în Ilustrația 9.7.
10. Este posibil să se facă ajustări temporare. Pentru a face acest lucru, parcați mașina la 5 m în fața unui perete întunecat sau a ușii de garaj și aprindeți farurile de ceață. Înălțimea farurilor de ceață și distanța dintre centru pot fi transferate pe perete (uşă). La instalare, aprindeți faza scurtă și reglați farurile de ceață astfel încât fasciculele luminoase să cadă pe reticule marcate. Cu toate acestea, vă rugăm să contactați un specialist pentru ajustare cât mai curând posibil.
