Заўвага: Перад заменай шчоткі генератара прыгатуйце неабходныя запасныя часткі.
1. Адкрыйце капот і адлучыце ад акумулятара праводку (пачынайце з адмоўнай).
2. На рухавіках Е-серыі і F7Р (з 16 клапанамі), зніміце генератар як апісана ў Кіраўніку 5.
3. На рухавіках З-серыі і F3P, шчоткатрымальнік/рэгулятар можна зняць, не выдаляючы генератар.
4. Калі генератар не будзе здымацца, адлучыце ад яго электраправодку (гл. ілюстрацыі).

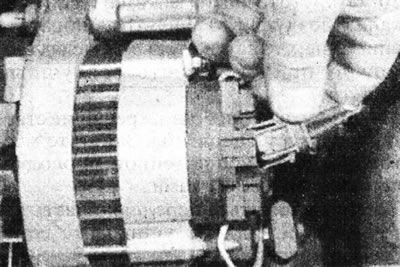

6.4а. Адлучыце электраправодку генератара - рухавік F3P.

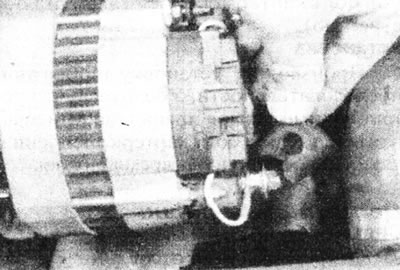

6.4b. Зніміце гумовы чахол...

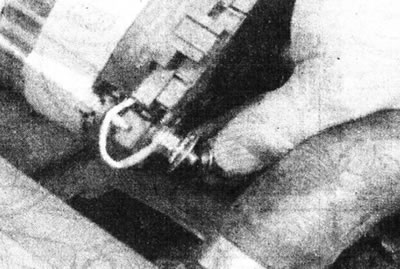

6.4с....затым адлучыце галоўны сілкавальны провад генератара - рухавік F3P
5. Заўважце месцазнаходжанне провада шчоткатрымальніка/рэгулятара на клеме Ў + генератара. Адкруціце гайку, і адлучыце провад (гл. ілюстрацыю).
Глядзіце першакрыніцу на гэтым рэсурсе RENAULTBOOK.ru

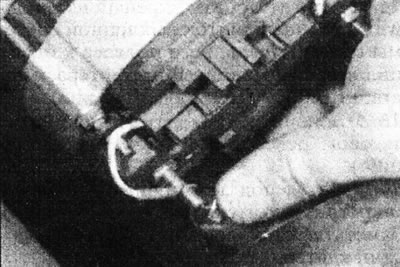

6.5. Адлучыце праводку рэгулятара/шчоткатрымальніка ад задняй часткі генератара - рухавік F3P.
6. Зніміце пластмасавае вечка са шпілек на задняй частцы генератара (гл. ілюстрацыю).

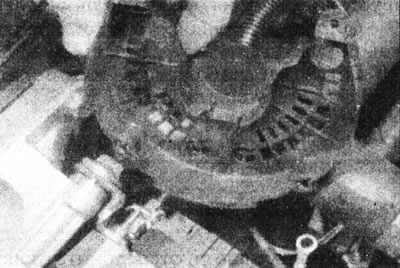

6.6. Зніміце пластмасавую крышку з задняй часткі генератара - рухавік F3P.
7. Адкруціце два шрубы, якія мацуюць рэгулятар/шчоткатрымальнік да задняй часткі генератара (гл. ілюстрацыю).

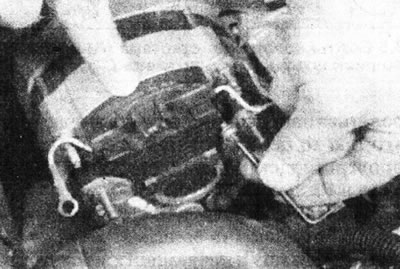

6.7. Адкруціць шрубы мацавання - рухавік F3P.
8. Адлучыце пакінуты провад ад клемы на задняй частцы генератара, затым зніміце рэгулятар/шчоткатрымальнік (гл. ілюстрацыю).

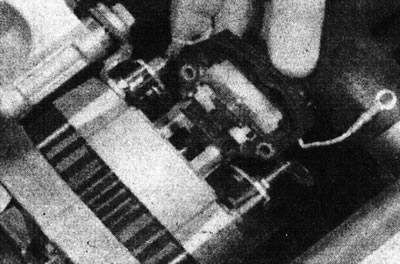

6.8. Зніміце рэгулятар / шчоткатрымальнік - рухавік F3P.
9. Вымерайце даўжыню выступае часткі шчоткі (гл. ілюстрацыю).

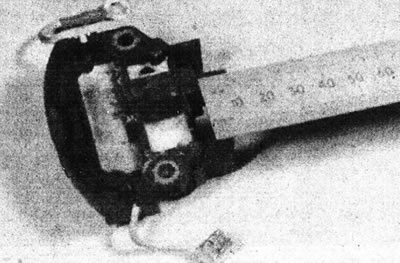

6.9. Вымерайце даўжыню якая выступае часткі шчоткі генератара.
Ніякіх мінімальных велічынь вытворцам не вызначана, але ў якасці арыенціра яна не павінна быць меншай за 5 мм. Калі любая шчотка зношаная мацней, рэгулятар/шчоткатрымальнік павінны быць заменены. Калі шчоткі яшчэ прыдатныя да эксплуатацыі, ачысціце іх увільготненай палівам тканінай. Пераканайцеся, што нацяжэнне спружын для абедзвюх шчотак аднолькавае. Шчоткі павінны свабодна рухацца ў трымальніках.
10. Ачысціце кольцы генератара ўвільготненай бензінам тканінай. Праверце паверхні кольцаў генератара на наяўнасць драпін, якія прагарэлі месцаў ці карозіі.
11. Усталюйце рэгулятар/шчоткатрымальнік у зваротным зняцці парадку.
12. Калі генератар быў выдалены, усталюеце яго як апісана ў Кіраўніку 5.
