- Conectoarele furtunurilor radiatorului de încălzire sunt realizate ca racorduri cu eliberare rapidă (Fig. 1.95).

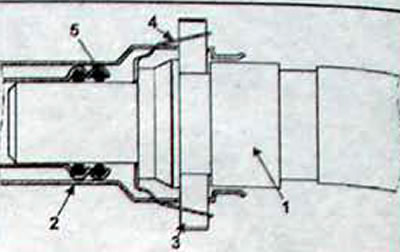

Figura. 1,95. Fitinguri ale furtunurilor de radiator ale încălzitorului interior: 1 - racordare cu știft al furtunului radiatorului de încălzire; 2 - corp conector mamă; 3 - inel de blocare axial deformabil; 4 - indicator de conectare a inelului cu arc; 5 - inele de etanșare
- Pentru a deconecta fitingurile, apăsați pe clemele inelare (3. Fig. 1,96) și trageți simultan furtunurile în lateral pentru a deconecta.

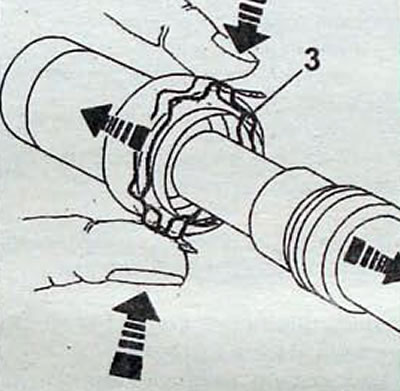

Figura. 1,96. Apăsarea inelului de blocare axial deformabil (3) la deconectarea cuplajului cu eliberare rapidă
- Dacă deconectarea este dificilă, lubrifiați ușor fitingurile înainte de a deconecta.
- Pentru a conecta, apăsați suporturile inelare (3, fig. 1,95) si in acelasi timp apasati piesa (1), care, prin apasarea piesei (4), indeparteaza indicatoarele (1, Fig. 1,97), confirmarea conexiunii.

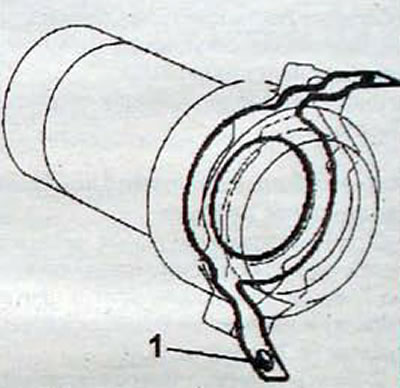

Figura. 1,97. Locația indicatorilor de confirmare a conexiunii cu eliberare rapidă (1)
- Dacă conexiunea "se joacă" sau indicatoarele (1) nu au fost îndepărtate, în ciuda impresiei unei conexiuni rigide, lubrifiați ușor unul dintre fitinguri și repetați conexiunea așa cum este descris mai sus
- Nu aplicați prea multă forță asupra fitingurilor, altfel puteți deteriora stratul anticoroziv al vârfurilor furtunurilor radiatorului sau puteți răsuci furtunurile radiatorului, ceea ce este nedorit (atât la deconectare, cât și la conectare).
